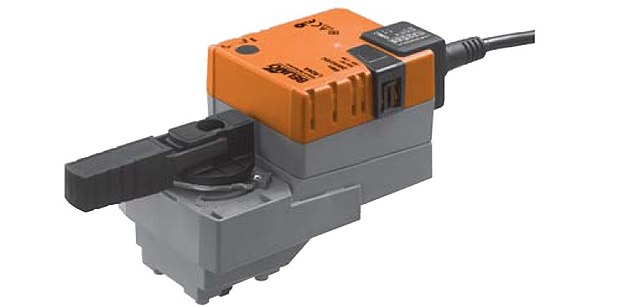

Привод для установки на шаровой кран, IP54.

• Крутящий момент 4 Нм
• Номинальное напряжение 24 В ~/=
• Управление : плавная регулировка 0…10 В =
• Обратная связь : 2…10 В=
• Время срабатывания 9 сек.

Привод для установки на шаровой кран, IP54.

• Крутящий момент 4 Нм
• Номинальное напряжение 24 В ~/=
• Управление : плавная регулировка 0…10 В =
• Обратная связь : 2…10 В=
• Время срабатывания 9 сек.

Технические характеристики

Поворотный электропривод БЕЛИМО LRQ24A-SR плавного регулирования для управления 2-х и 3-ходовыми шаровыми кранами.

Электрические параметры
Номинальное напряжение	24 В В ~ 50/60 Гц ; 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность	18 ВА (Iмакс 20 А при 5 мс)
Потребляемая мощность: - во время вращения - в состоянии покоя	12 Вт при номинальном крутящем моменте 1.5 Вт
Соединение Кабель:	1 м , 4 х 0.75 мм ²
Параллельное подключение	Возможно с учетом мощностей
Крутящий момент (номинальный)	Мин. 4 Нм при номинальном напряжении
Функциональные данные
Управление: - управляющий сигнал Y - рабочий диапазон	0…10 В = Типовое входное сопротивление 100кОм 2…10 В =
Обратная связь (измеряемое напряжение)	2… 10 В = , макс. 0.5 мА
Равность хода	± 5%
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	9 с / 90 º
Автоматическая настройка рабочего диапазона и измерение сигнала обратной связи U, превышающего механический угол поворота	Ручное инициирование процесса адаптации нажатием кнопки «Adoption» (Адаптация) на корпусе привода
Принудительное управление	MAX (максимальное положение) = 100 % MIN (минимальное положение) = 0 % ZS (промежуточное положение) = 50 %
Уровень шума	Макс. 52 дБ
Индикация положения	Механический указатель, съемный
Безопасность
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	-30…+40º С (без ограничений) +40…+50º С (Внимание: использование ограничено. Спрашивайте у представителя BELIMO)
Температура хранения	-40…+80º С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	См. на след. странице
Вес	0,950 кг



Описание

Управление

Поворотный электропривод БЕЛИМО LRQ24A-SR управляется стандартным 0…10 В= сигналом . Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0…100%), а также управлять другими приводами.

Простая установка

Простая установка непосредственно на регулирующий шаровой кран Belimo LRQ24A-SR поворотный привод Belimo при помощи одного винта. Монтажный инструмент интегрирован в указатель положения крана. Положение установки привода относительно крана выбирается с шагом 90 °

Ручное управление

Поворотный электропривод BELIMO LRQ24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настраиваемый угол поворота

Угол поворота привод для клапанов BELIMO LRQ24A-SR настраивается при помощи механических упоров.

Сигнал обратной связи U5

Рабочий диапазон поворота шара Belimo LRQ24A-SR поворотный привод Белимо ограничен граничным кольцом. Кольцо уменьшает угол поворота с 95° до 90°. В этом случае обратного сигнала U5 в закрытом положении будет около 0.3 В.

Высокая функциональная надежность

Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Основное положение

При первой подаче напряжения, т.е. начального ввода в действие или после нажатия кнопки ручного управления, привод первоначально перемещается в основное положение.

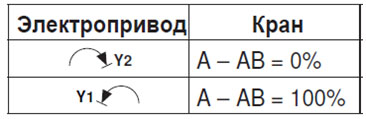

Заводская настройка: Y2



После этого привод перемещается в положение, заданное управляющим сигналом.

Купить привод БЕЛИМО LRQ24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LRQ24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LRQ24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

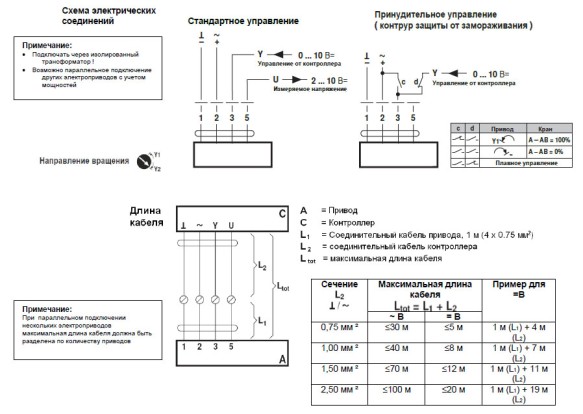

Электрическое подключение

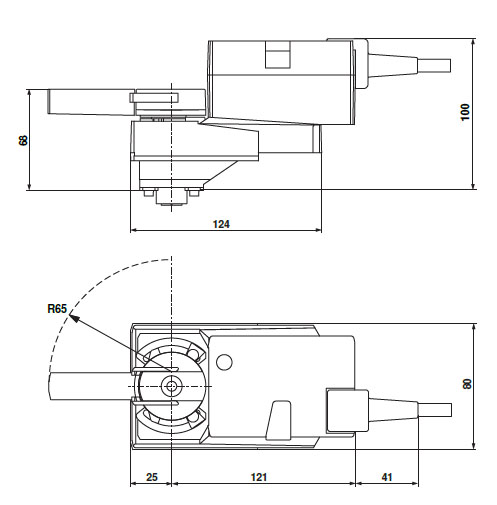

Габаритные размеры

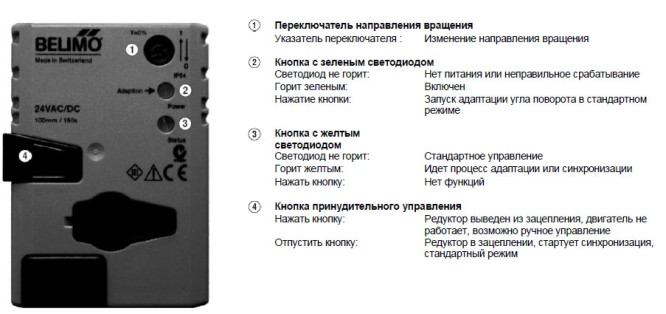

Управление и индикация

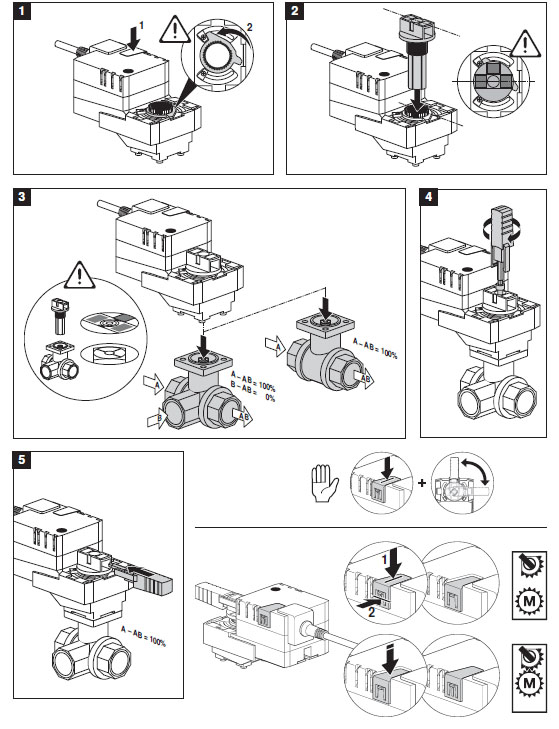

Установка
