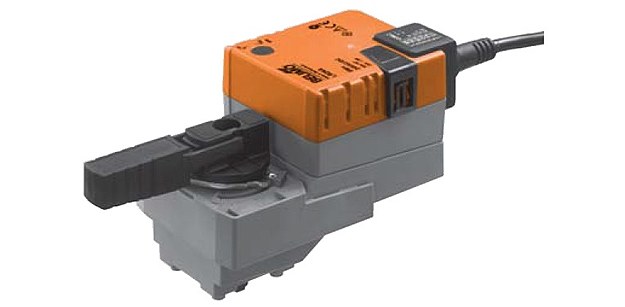

Поворотный электропривод Belimo LRC24A-SR используется для управления 2- и 3-ходовыми шаровыми кранами в отопительных системах, а также системах подготовки воздуха.

• Вращательный момент - 5 Нм
• Время срабатывания - 35 сек
• Электрическое напряжение номинал. - АС/DC 24 В
• Управление - DC (0)2-10 В, обратная связь - DC 2-10 В

Поворотный электропривод Belimo LRC24A-SR используется для управления 2- и 3-ходовыми шаровыми кранами в отопительных системах, а также системах подготовки воздуха.

• Вращательный момент - 5 Нм
• Время срабатывания - 35 сек
• Электрическое напряжение номинал. - АС/DC 24 В
• Управление - DC (0)2-10 В, обратная связь - DC 2-10 В

Технические характеристики



Электрические характеристики
Электрич. напряжение	AC/DC 24 В
Частота тока	50/60 Гц
Интервал напряжения	АС/DC 19,2 - 28,8 В
Расчетный параметр мощности при калибровке	2 ВА
Потребление мощности в работе	1 Вт
Потребление мощности в покое	0,4 Вт
Подключение к источнику питания	Кабельное, длина 100 см, 4 х 0,75 мм²
Параллельное подключение нескольких приводов	Да. С учетом мощностей
Функциональные характеристики
Вращательный момент двигателя	5 Нм (мин. значение)
Управляющий сигнал	DC 0 - 10 В, R на входе = 100 кОм
Диапазон работы управляющего сигнала	DC 2-10 В
Обратная связь (измеряемое напряжение)	DC 2 – 10 В, при Imax = 1 мА
Погрешность управления	Отклонение +/- 5%
Направление вращения	Двигатель: реверсивное направление, задается переключателем влево/вправо Пружина: против часовой стрелки
Управление вручную	Да. Управление нажатием кнопки, может быть зафиксирована
Продолжительность работы	35 сек при угле 90°
Максимально допустимый шум	50 дБ
Индикатор позиций	Указатель механический, может быть снят
Характеристики безопасности
Класс защиты от поражения током	3-й (только низкие напряжения)
Защита корпуса	Протокол IP54
ЭМС	Директива 2004/108/EC
Импульсное U номинал	0,8 кВ
Степень защиты окруж. среды	3-я
Диапазон температур при работе	От -30°C до +50°C
Диапазон температур при хранении	От -40°C до +80°C
Влажность воздуха относ.	95%, без конденсации
Сервисная поддержка	Нет
Масса устройства	500 гр





Описание

Принцип управления

Электропривод Belimo LRC24A-SR управляется контроллером посредством аналогового сигнала в интервале постоянного тока 0 - 10 В, на основании которого занимает необходимое положение. Текущую позицию привода можно определить по сигналу обратной связи (измеряемое напряжение) от 0 до 100% от допустимого угла поворота. Также этот сигнал может выступать в качестве управляющего для других электроприводов.

Процесс установки

Для установки на шаровой кран электропривода Belimo LRC24A-SR используется крепежный винт, интегрированного в указатель позиций привода. Возможно горизонтальная либо вертикальная установка, шаг установки 90°.

Управление вручную

Электроприводом Belimo LRC24A-SR возможно управлять вручную. Для вывода зубчатого редуктора из зацепленного состояния необходимо нажать на кнопку на корпусе. Привод будет оставаться в таком состоянии все время, пока кнопка нажата либо заблокирована.

Настройка угла поворота привода

Угол поворота электропривода Belimo LRC24A-SR настраивается при помощи концевых механических упоров с обеих сторон корпуса.

Надежность функционирования

Поворотный электропривод Belimo LRC24A-SR автоматически отключается, как только будут пройдены заданные конечные точки. Это обеспечивает надежность функционирования и защиту от перегрузок. Концевые выключатели не требуются.

Вы можете узнать стоимость электропривода Belimo LRC24A-SR и оформить заказ на покупку устройства, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo LRC24A-SR обсуждаются персонально.

Гарантия на электропривод Belimo LRC24A-SR действует в течение 5 лет со дня продажи. Техническая документация и сертификат соответствия прилагаются.

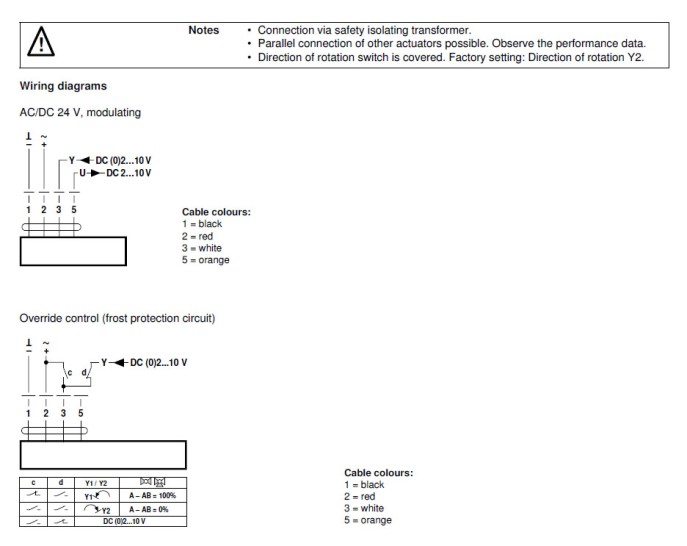

Электрическое подключение

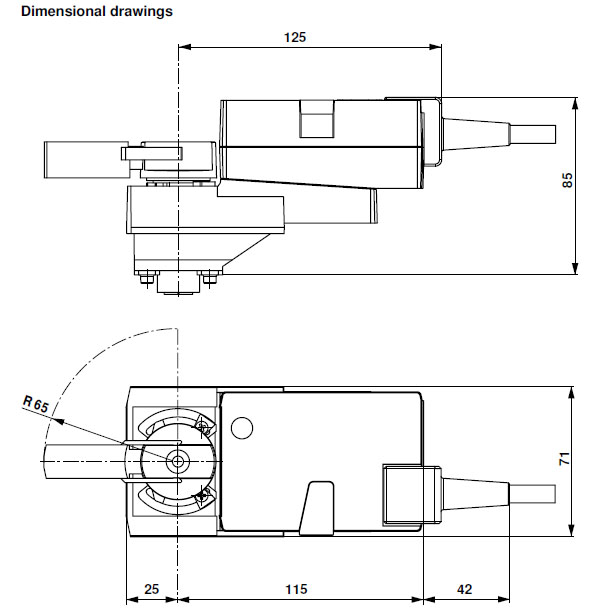

Габаритные размеры
