Привод BELIMO LR24A-SR

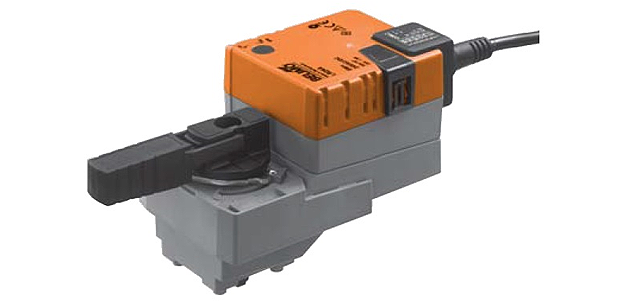

Привод для установки на 2-ход/3ход регулирующие шаровые краны  LR24A-SR

Электропривод для монтажа на шаровой клапан, IP54.

  • Поворотный привод для двух- и трех-ходовых клапанов
  • Величина крутящего момента 5 Nm
  • Величина номинального напряжения 24 V~/=
  • Система управления: мягкая регулировка от 0 до 10 V =
  • Осуществление обратной связи: от 2 до 10 V =

Электропривод для монтажа на шаровой клапан, IP54.

  • Поворотный привод для двух- и трех-ходовых клапанов
  • Величина крутящего момента 5 Nm
  • Величина номинального напряжения 24 V~/=
  • Система управления: мягкая регулировка от 0 до 10 V =
  • Осуществление обратной связи: от 2 до 10 V =

Технические характеристики

Поворотный привод БЕЛИМО LR24A-SR для установки на шаровые краны.

Величина номинального напряжения 24 V ~ 50/60 Hz 2 4 V=
Диапазон напряжения(номинального) 19,2…28,8 V ~/=
Величина расчетной мощности 2 VA
Величина потребляемой мощности:
- при вращении
- во время покоя

1,0 W
0,4 W
Тип соединение:
- питание
Кабель:
3 х 0.75 mm2, 1 m
Возможность параллельного соединения Присутствует учитывая мощности
Величина крутящего момента(номинальный) Минимум 5 Nm(номинальное напряжение)
Система управления:
- управляющим сигналом Y
- величина рабочего диапазона

от 0 до 10 V = Типовое сопротивление на вход 100kΩ
от 2 до 10 V =
Тип обратной связи / измеряемого напряжения от 2 до 10 V = , максимум 1 mA
Величина равности хода ± 5%
Возможность ручного управления Выведение редуктора из зацепления производится с помощью регулятора с самовозвратом (ручная блокировка)
Время на поворот 90s / 95°
Уровень макс. шума 35 dB - без клапана
Индикатор положения Мех. указатель (съемный)
Степень защиты для низких напряжений - III
Тип электромагнитной совместимости Соответствие 89/336/ЕЕС
Класс защиты корпуса IP54 при любом положении монтажа
Темп. окр. среды от 0 до +50° С
Темп. переносимой среды от +5 до +120° С (шаровой клапан), -10° С при подогреве штока с запросом
Темп. хранения от -40 до +80° С
Уровень влажности окр. среды 95% отн., не конденсир.(соответствует EN 60730-1)
Тех. обслуживание Не нуждается
Масса ≈ 550 g



Описание

Простота установки

Простая установка поворотного электропривода BELIMO LR24A-SR на шаровой клапан с помощью 1-го винта. Положение монтажа по отношению к шаровому клапану может изменяться с шагом 90 °.

Наличие ручного управления

Возможность ручного управления привода для клапанов BELIMO LR24A-SR осуществляется с помощью регулятора с самовозвратом (по нажатии на кнопку происходит вывод редуктора из зацепления).

Регулировка угла поворота

Настройка угла поворота поворотного электропривода БЕЛИМО LR24A-SR изменяется с помощью мех. упоров.

Высокая надежность функционирования

Поворотный привод Belimo LR24A-SR имеет защиту от перегрузок, конечных выключателей не требует и прекращает работу автоматически по достижению конечных позиций.

Осуществление обратной связи U5

Специальное кольцо производит ограничение угла поворота электропривода Belimo LR24A-SR с 95° до 90°, в результате чего происходит отклонение сигнала обратной связи U5 от сигнала управления Y примерно на 0,3 В в позиции крана «Закрыто».

Заказать привод БЕЛИМО LR24A-SR, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47.

Оптовая цена и скидки для электропривода БЕЛИМО LR24A-SR обсуждается индивидуально.

Для поворотного привода клапана BELIMO LR24A-SR действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

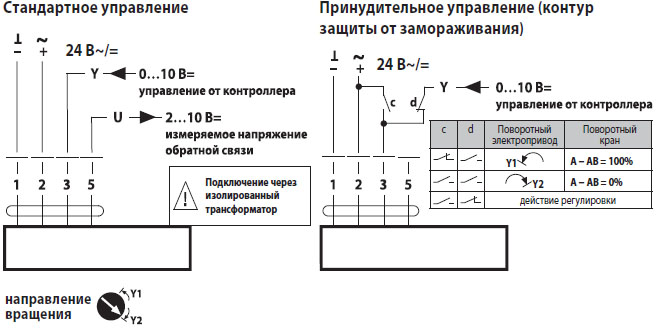

Электрическое подключение

 Электрическое подключение LR24A-SR

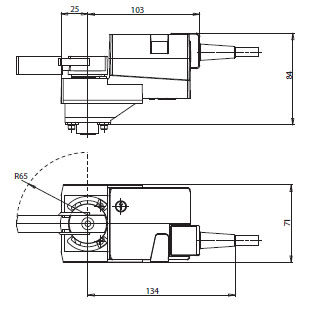

Габаритные размеры

Габаритные размеры LR24A-SR





Скачать PDF



Скачать PDF (219 Кбайт)
