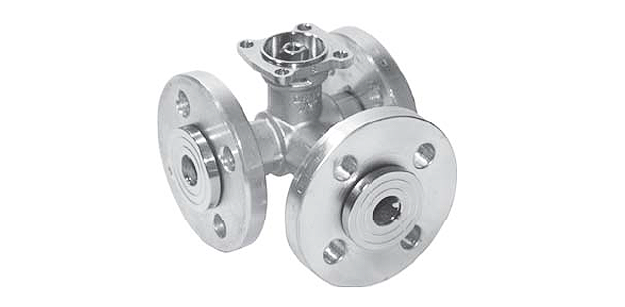

Шаровой кран Belimo R7015R1P6-B1 с фланцевым присоединение. Предназначен для управления потоком рабочей среды в контурах открытого и закрытого типов отопительных систем, а также систем обработки воздуха в зданиях. Трехходовой.

• Внутренний диаметр крана - 1,5 см
• 100% герметичен
• Пропускная возможность максимальная (Kvs Max) - 1,6 куб. м в час

Шаровой кран Belimo R7015R1P6-B1 с фланцевым присоединение. Предназначен для управления потоком рабочей среды в контурах открытого и закрытого типов отопительных систем, а также систем обработки воздуха в зданиях. Трехходовой.

• Внутренний диаметр крана - 1,5 см
• 100% герметичен
• Пропускная возможность максимальная (Kvs Max) - 1,6 куб. м в час

Технические характеристики



Технические параметры
Рабочая среда	Вода, в том числе с содержанием гликоля не более 1/2 раствора
t рабочей среды	От -10°С до +100°С
Уточнения по t среды	Исходя из конкретной модели установленного на кран привода t рабочей среды может быть скорректирована. Подробнее см. в техническом описание электропривода
Kvs Max	1,6 куб. м в час
ΔPмакс - дифференц. давление в кране, кПа	100
ΔPs - запир. давление в кране	600
Характеристика расхода рабочей среды (канал А-АВ)	Равнопроцентная
Характеристика расхода рабочей среды (канал В-АВ - байпас)	Линейная, макс. 70% от значения Kvs
Герметичность крана (канал А-АВ)	100% герметичен
Герметичность крана (канал В-АВ - байпас)	Макс. 1% от значения Kvs
Присоединение к трубе	Фланцевое (фланцы PN6)
Допустимый поворот привода	90°; диапазон работы 15 - 90° - канал А-АВ 90°; диапазон работы 15 - 70° - канал В-АВ
Установочные положения по отношению ко штоку	2 варианта: горизонтально/вертикально
Сервисная поддержка	Не предусмотрена
Материалы деталей крана
Корпус крана (штампованный) / шток	Латунь, покрытая никелем
Конус крана	Латунь, покрытая хромом
Уплотнительный материал штока	Кольцо каучуковое (ЭПДМ)
Уплотнительный материал шара (элемент регулирования)	Кольцо каучуковое (ЭПДМ); тефлон (ПТФЭ)
Диск для корректировки потока	Тефзел
Фланцы (PN6)	Сталь гальваническая



Описание

Принцип управления и функционирования

Для управления шаровым краном Belimo R7015R1P6-B1 применяется электропривод поворотного типа. Выбор конкретной модели привода основывается на технических параметрах крана.

На основании управляющего сигнала от контроллера электропривод перемещает шар внутри крана в заданное положение, открывая либо закрывая кран. При повороте шара влево, против часовой стрелки, кран Belimo R7015R1P6-B1 открывается, а при повороте в противоположную сторону - закрывается. Команды на привод передаются либо через аналоговый сигнал в диапазоне от 0 до 10 В, либо через импульсный сигнал (3-позиционная схема).

Характеристика расхода рабочей среды

В конструкцию крана Belimo R7015R1P6-B1 встроен диск для корректировки потока рабочей среды, благодаря чему на постоянной основе поддерживается равнопроцентная расходная характеристика в А-АВ канале. В байспасной линии (В-АВ) характеристика расхода линейная.

Для заказа шарового крана Belimo R7015R1P6-B1 и уточнения всей интересующей информации звоните по телефону 8 (499) 201-22-47.

Оптовые цены на большие партии изделия, а также предоставление скидок обсуждаются индивидуально.

Гарантия на шаровой кран Belimo R7015R1P6-B1 - 5 лет со дня приобретения. К устройству прилагаются технический паспорт и сертификат соответствия.

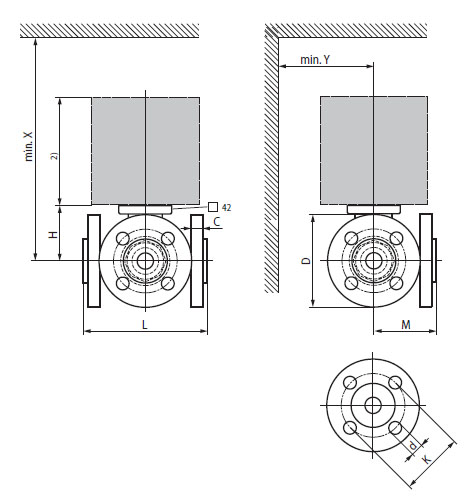

Габаритные размеры
