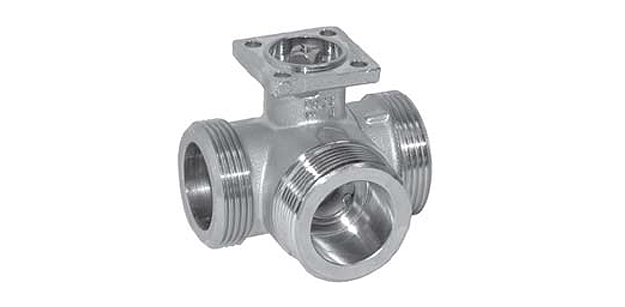

Кран шарового типа с тремя ходами. Кран позволяет управлять потоками воды низких и высоких температур.

• Используется в закрытых/открытых системах воды высоких и низких температур;
• Позволяет плавно управлять потоками воды в отопительных системах;
• 100% герметичность
• Тип устройства R517
• DN 20 [мм]
• Kvs максимум 4 [м³/час]

Кран шарового типа с тремя ходами. Кран позволяет управлять потоками воды низких и высоких температур.

• Используется в закрытых/открытых системах воды высоких и низких температур;
• Позволяет плавно управлять потоками воды в отопительных системах;
• 100% герметичность
• Тип устройства R517
• DN 20 [мм]
• Kvs максимум 4 [м³/час]

Технические характеристики

Кран шарового типа с тремя ходами.  R517 с внешней резьбой.

Среда применения	Вода высоких и низких температур с гликолем не более 1/2
Т эксплуатации	мин. +5 °С макс. +110°С
ΔPmax	350 кPa (200 кPa для эксплуатации без шума)
ΔPs	1400 кPa
Ps	См. Обзор устройтсв
Хар-ка потока	Управляющий канал А-АВ : равнопроцентность хар-ки
Байпас	В-АВ 70% от  Kvs линейная хар-ка
Возможная утечка	А, 100% герметичность
Монтаж к трубе	Посредством внешней резьбы
Угол вращения	максимум 90° (в диапазоне от 15 до 90°)
Байпас	В-АВ от 15 до 70°
Позиция монтажа	вертик-горизонт
Обслуживание	Не предусмотрено
Материал клапана	Латунный
Материал конуса  и штока	Стальной (нерж.)
Уплотнитель штока	Кольцо / EPDM
Уплотнитель шара	PTFE / Кольцо Viton
Диск корректирующий	TEFZEL



Описание

Описание

Управление клапаном Belimo R517 осуществляется посредством привода, который перемещает шар, расположенный внутри крана, в положение согласно сигналу в диапазоне от 0 до 10 В или в соответствии трехпозиционной схеме. Поворот по часовой стрелке перекрывает проход потокам воды, а против часовой стрелки - закрывает.

Хар-ка потока

Устройство оборудовано корректирующим диском, который обеспечивает равнопроцентность характеристики потока.

Привод

Привод следует выбирать в соответствии с типом и размером муфты.

Регулирующий клапан Белимо R517 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R517 мы обсуждаем индивидуально.

На Кран Белимо R517 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

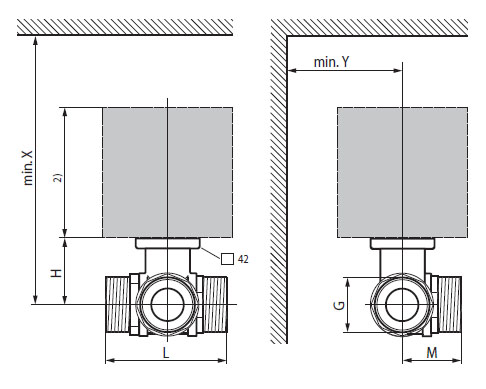

Габаритные размеры
