Регулирующий шаровой кран Belimo R419

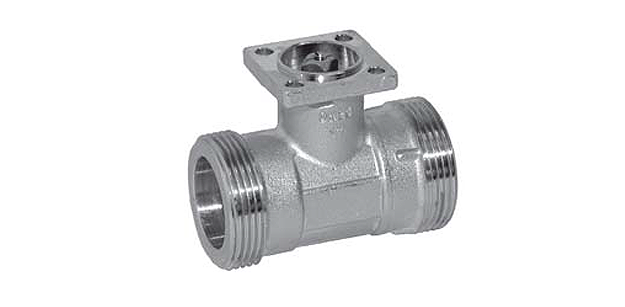

2-ход/3ход регулирующие шаровые краны с приводами малой мощности R419

2-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен
  • Тип R419
  • DN 20 [мм]
  • Kvs max 8,6 [м³/час]

2-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен
  • Тип R419
  • DN 20 [мм]
  • Kvs max 8,6 [м³/час]

Технические характеристики

2-ходовый регулирующий шаровой кран R419 внешняя резьба.

Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды +5 °С … +110°С 1)
Дифференциальное давление ΔPmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление ΔPs 1400 кПа
Номинальное давление Ps См. Обзор типов
Характеристика потока Регулирующий канал А-АВ : равнопроцентная характеристика
Уровень утечки А, герметичен
Трубное присоединение Внешняя резьба
Угол поворота 90° (рабочий диапазон 15…90°)
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Штампованное, никелированная латунь
Конус клапана и шток Нержавеющая сталь
Уплотнение штока Кольцо EPDM
Уплотнение шара Кольцо PTFE, Viton
Корректирующий диск TEFZEL

1) Разрешенная температура среды может быть ограничена в зависимости от привода. См. технические данные соответствующего привода.



Описание

Управление

Регулирующий клапан Belimo R419 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R419 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R419 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R419.

Регулирующий клапан Белимо R419 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R419 мы обсуждаем индивидуально.

На Кран Белимо R419 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

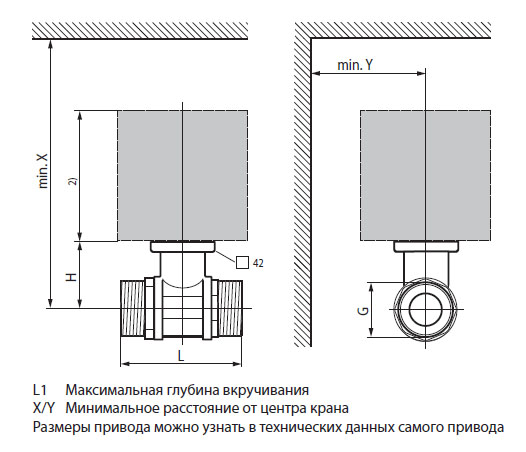

Габаритные размеры

Габаритные размеры R419



Скачать PDF



Скачать PDF (84 Кбайт)
