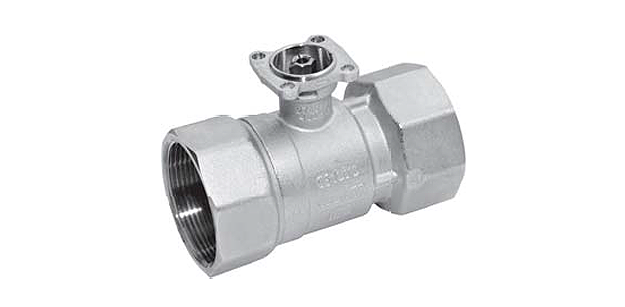

Двух-ходовой регулирующий шаровой клапан.

• закрытые и открытые системы холодной и горячей воды
• для мягкой регулировки воды в системах подготовки отопления и воздуха
• абсолютно герметичен
• Тип R2015–1-S1
• DN 15 [mm]
• Kvs max 1 [m³/h]

Двух-ходовой регулирующий шаровой клапан.

• закрытые и открытые системы холодной и горячей воды
• для мягкой регулировки воды в системах подготовки отопления и воздуха
• абсолютно герметичен
• Тип R2015–1-S1
• DN 15 [mm]
• Kvs max 1 [m³/h]

Технические характеристики

 Двух-ходовой регулирующий шаровой клапан R2015–1-S1 с внутренней резьбой.

Рабочая среда	Хол. и гор. вода(максимальное содержание гликоля50%)
Темп. среды	от –10°С до +120°С
Темп. ограничения	Температура среды ограничивается на основании типа привода, предустановленного на клапан. Узнать точную температурную среду можно из технических характеристик определенного привода
Дифф. давление	ΔPmax 350 kPa (200 kPa - бесшумная работа)
Величина запирающего давления	ΔPs 1400 kPa
Характеристики потока	Канал регулирования А-АВ : характеристика равнопроцентная
Характеристика уровня утечки	А, герметичен
Тип трубного соединения	Внутренняя резьба
Величина угла поворота	90°(рабочий диапазон от 15 до 90°)
Положение монтажа	От горизонтального до вертикального(относительно штока)
Техническое обслуживание	Необходимость отсутствует
Тело клапана	Никелированная латунь, штампованное,
Конус крана и шток	Нерж. сталь
Тип уплотнения штока	EPDM / кольцо
Тип уплотнения шара	EPDM (DN20 Viton) - кольцо, PTFE
Тип корректирующего диска	TEFZEL DN15…50 R2040-25-S3, R2050-40-S4 из нержавеющей стали



Описание

Система управление

Регулирующий кран Belimo R2015–1-S1 контролируется с помощью поворотных электроприводов. Поворотный электропривод контролируется сигналом стандартной величины от 0 до 10 В= или по трех-позиционной схеме и осуществляет поворот шара внутри клапана – регулирующий механизм – в положение открытия согласно сигналу управления. Клапан Belimo R2015–1-S1 открывается против направления движения часовой стрелки и закрывается в направлении по часовой стрелке.

Информация о характеристике потока

Равно-процентную характеристику потока шарового крана Belimo R2015–1-S1 обеспечивает встроенный корректирующий диск.

Подбор электропривод

Электропривод подбирается на основании типа и размера муфты Belimo R2015–1-S1.

Заказать регулирующий кран Белимо R2015–1-S1, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47.

Оптовые цены и скидки на регулирующий шаровой клапан Белимо R2015–1-S1 обсуждаются индивидуально.

На Кран Белимо R2015–1-S1 действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

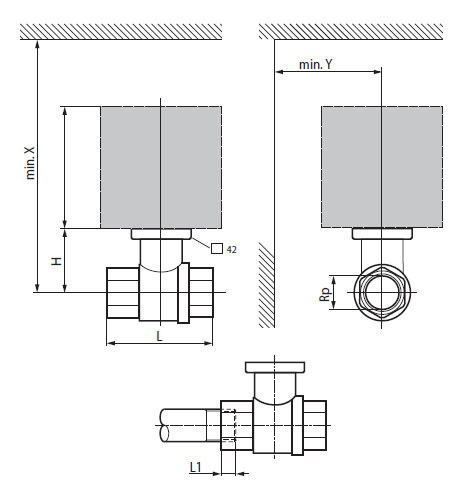

Габаритные размеры
