Привод BELIMO TRF24-S-O

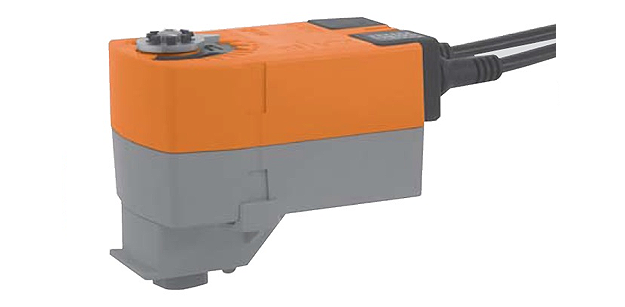

Привод для установки на шаровой кран малой мощности TRF24-S(-O)

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 24В ~/=
  • Управление: откр./закр.
  • нормально открыт



Привод c возвратной пружиной для установки на шаровой кран, IP 42.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 24В ~/=
  • Управление: откр./закр.
  • нормально открыт



Технические характеристики

Поворотный электропривод BELIMO TRF24-S-O для 2- и 3-ходовых шаровых регулирующих кранов с функцией аварийного управления.

Артикул TRF24-S-O
Время поворота двигателя 75 с
Время поворота пружины < 75 с
Вспомогательные переключатели 1 однопол., 1 мА… 3 (0,5) А, 250 В~
Кабель 1 м, 2 x 0.75 мм² / 1 м, 3 x 0.75 мм²
Крутящий момент пружины мин 2.5 Нм
Питание 24 В~/=
Присоединение Винтом
Серия TRF
Управление Откр/Закр



Номинальное напряжение 24 В ~/= 50/60 Гц
Диапазон номинального напряжения 19,2…28,8 В ~ 21,6…28,8 В =
Расчетная мощность 5 ВА
Расчетная мощность 5 ВА
Потребляемая мощность:
- во время вращения
- в состоянии покоя

2,5 Вт
1,5 Вт
Соединение:
- питание
- вспомогательный переключатель
Кабель:
1 м, 2 х 0,75 мм2
1 м, 3 х 0,75 мм2 (для TRF24-S(-O))
Крутящий момент:
- двигатель
- пружина

Мин. 2 Нм при номинальном напряжении
Мин. 2 Нм
Направление вращения: - TRF24(-S) Отключен: Кран закрыт (А – АВ = 0%)
- TRF24(-S)-O Отключен: Кран открыт (А – АВ = 100%)
Угол поворота Макс. 95°
Время поворота:
- двигатель
- пружина

‹75 с (0…2 Нм)
‹25 с при –20…+50°С / max. 60 с при –30 °С
Уровень шума:
- двигатель
- пружина

Макс. 50 дБ
≈ 62 дБ
Индикация положения Механический указатель, съемный
Класс защиты III для низких напряжений
Степень защиты корпуса IP42 в любом положении установки
Температура окружающей среды –30…+50° С
Температура переносимой среды +5…+120° С (шаровой кран)
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 600 г



Описание

Принцип действия

При перемещении поворотный электропривод Белимо TRF24-S-O в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия на привод клапана BELIMO TRF24-S-O, запасенная в пружине, возвращает кран в исходное положение.

Простая установка

Привод для клапанов BELIMO TRF24-S-O устанавливается при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом в 90°.

Высокая функциональная надежность

Belimo TRF24-S-O поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF24-S-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО TRF24-S-O мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TRF24-S-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

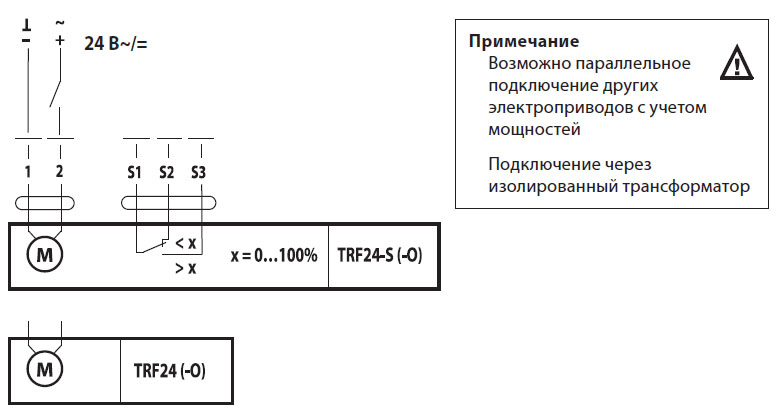

Электрическое подключение

 Электрическое подключение TRF24-S-O

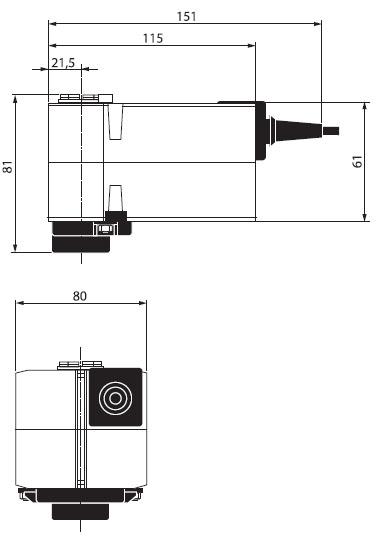

Габаритные размеры

Габаритные размеры TRF24-S-O



Скачать PDF



Скачать PDF (159 Кбайт)

Сертификат BELIMO (775 Кбайт)
