Привод BELIMO TRC24A-SR

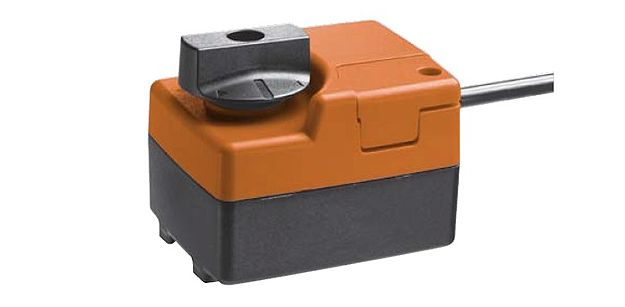

Привод для установки на шаровой кран малой мощности TRC24A-SR

Привод для установки на шаровой кран, IP40.

  • Крутящий момент 2 Нм
  • Номинальное напряжение AC / DC 24V
  • Управление: Плавное постоянного тока 0 ... 10 В
  • Обратная связь по положению: DC 2 ... 10 В
  • Время поворота 15 сек



Привод для установки на шаровой кран, IP40.

  • Крутящий момент 2 Нм
  • Номинальное напряжение AC / DC 24V
  • Управление: Плавное постоянного тока 0 ... 10 В
  • Обратная связь по положению: DC 2 ... 10 В
  • Время поворота 15 сек



Технические характеристики

Поворотный электропривод BELIMO TRC24A-SR для 2- и 3-ходовых шаровых регулирующих кранов.

Артикул TRC24A-SR
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 2 Нм
Питание 24 В~/=
Площадь заслонки ≈ Шаровой кран
Присоединение Винтом
Серия TR
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В=



Electrical data
Nominal voltage AC 24 V, 50/60 Hz DC 24 V
Power supply range AC/DC 19.2 ... 28.8 V
Power consumption
In operation
At rest

For wire sizing 1.5 W at nominal torque
0.4 W
3 VA
Connection Cable 1 m, 4 x 0.75 mm2
Parallel connection Possible, note performance data
Functional data
Torque (nominal torque) Min. 2 Nm at nominal voltage
Control
Control Signal Y
Operating range

DC 0 ... 10 V, typical input impedance 100kΩ
DC 2 ... 10 V
Position feedback DC 2 ... 10 V, max. 1 mA (Measuring voltage U)
Position accuracy ±5%
Manual override Gearing latch disengaged with pushbutton (temporary-permanent)
Running time 15 s / 90°
Noise level Max. 45 dB (A) (without the valve)
Position indication Mechanical, add-on
Safety
Protection class III Extra low voltage
Degree of protection IP54 in any mounting position
EMC CE according to 89/336/EWG
Mode of operation Type 1 (to EN 60730-1)
Rated impulse voltage 0.8 kV (to EN 60730-1)
Control pollution degree 3 (to EN 60730-1)
Ambient temperature range 0 ... +50°C
Media temperature +5 ... +110°C in control ball valve (–10°C with stem heating upon request)
Non-operating temperature –40 ... +80°C
Ambient humidity range 95% r.H., non-condensating (to EN 60730-1)
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 2
Weight Approx. 550 g



Описание

Применение

Поворотный электропривод Белимо TRC24A-SR приведение в действие запорных шаровых кранов.

Принцип действия

Плавная регулировка привод клапана BELIMO TRC24A-SR осуществляется посредством стандартного управляющего сигнала 0…10 В=.

Простая прямая установка

Привод для клапанов BELIMO TRC24A-SR простая прямая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Надежность функционирования

Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.

Ручное управление

Возможно ручное управление Belimo TRC24A-SR поворотный привод Белимо при помощи рычага (при нажатом рычаге с самовозвратом редуктор выводится из зацепления).

Купить привод БЕЛИМО TRC24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО TRC24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TRC24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

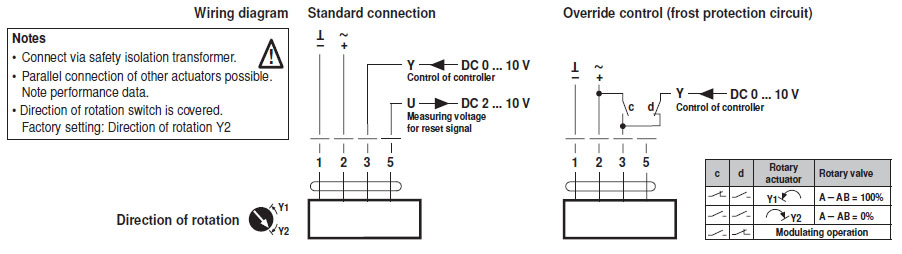

Электрическое подключение

 Электрическое подключение TRC24A-SR

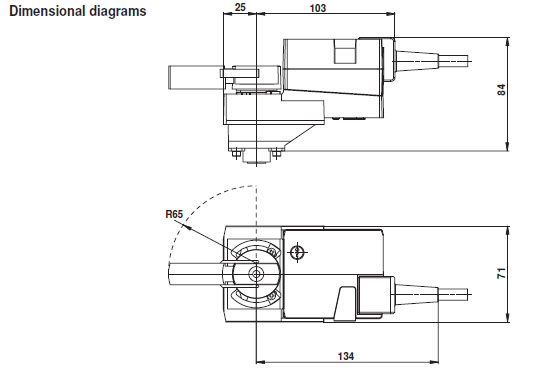

Габаритные размеры

Габаритные размеры TRC24A-SR
