Привод BELIMO TR24-SR

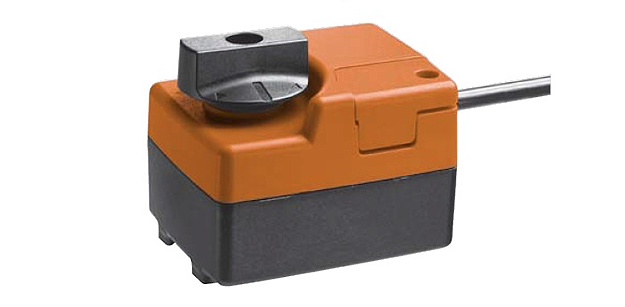

Привод для установки на шаровой кран малой мощности TR24-SR

Привод для установки на шаровой кран, IP40.

  • Крутящий момент 2 Нм для DN 15
  • Номинальное напряжение 24 В ~/=
  • Управление: плавное 0…10 В=

Привод для установки на шаровой кран, IP40.

  • Крутящий момент 2 Нм для DN 15
  • Номинальное напряжение 24 В ~/=
  • Управление: плавное 0…10 В=

Технические характеристики

Поворотный электропривод BELIMO TR24-SR для 2- и 3-ходовых шаровых регулирующих кранов.

Номинальное напряжение 24 В~ 50/60 Гц, 24 В=
Диапазон номинального напряжения 19,2...28,8 В~
Диапазон напряжения питания 19,2...28,8 В~
Расчетная мощность 1 ВА
Потребляемая мощность: 0,5 Вт
Управляющий сигнал Y 0…10 B
Рабочий диапазон 2…10 B
Соединение: Кабель: 1 м, 3 x 0,75 мм2
Ручное управление Временное выведение редуктора из зацепления
Крутящий момент Мин. 2 Нм (при номинальном напряжении)
Угол поворота 90°
Время поворота 90 с
Уровень шума Макс. 35 дБ (A)
Класс защиты III (для низких напряжений)
Степень защиты корпуса IP40
Температура окружающей среды -7...+50°C (вместе с шаровым краном)
Температура переносимой среды +5...+100°C (шаровой кран)
Температура хранения –40…+80 °С
Влажность окружающей среды Соответствует EN 60730-1
Электромагнитная совместимость Соответствует 89/336/EEC по СЕ
Режим работы Соответствует типу 1 по EN 60730-1
Техническое обслуживание Не требуется
Вес 0,3 кг



Описание

Применение

Поворотный электропривод Белимо TR24-SR приведение в действие запорных шаровых кранов.

Принцип действия

Плавная регулировка привод клапана BELIMO TR24-SR осуществляется посредством стандартного управляющего сигнала 0…10 В=.

Простая прямая установка

Привод для клапанов BELIMO TR24-SR простая прямая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Надежность функционирования

Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.

Ручное управление

Возможно ручное управление Belimo TR24-SR поворотный привод Белимо при помощи рычага (при нажатом рычаге с самовозвратом редуктор выводится из зацепления)

Купить привод БЕЛИМО TR24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО TR24-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TR24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

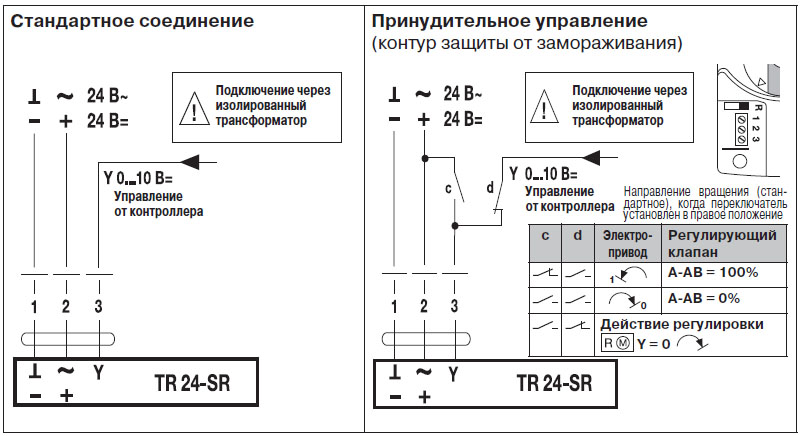

Электрическое подключение

 Электрическое подключение TR24-SR

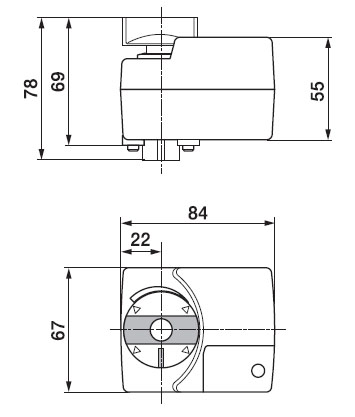

Габаритные размеры

Габаритные размеры TR24-SR
