Привод BELIMO SRF24A-5

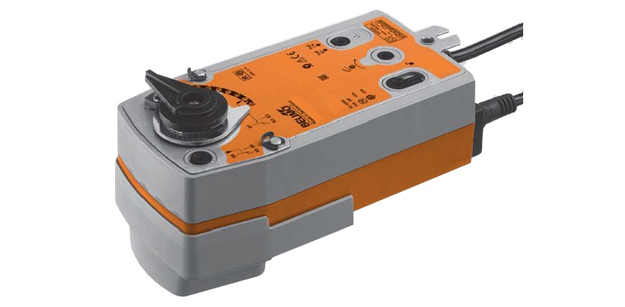

Привод для установки на дисковые поворотные затворы SRF24A (-S2)-5-(O)

Привод c возвратной пружиной для установки на дисковый поворотный затвор IP 54.

  • Номинальный крутящий момент 20 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Откр/Закр; 3-поз
  • В обесточенном состоянии закрыт (NC)



Привод c возвратной пружиной для установки на дисковый поворотный затвор IP 54.

  • Номинальный крутящий момент 20 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Откр/Закр; 3-поз
  • В обесточенном состоянии закрыт (NC)



Технические характеристики

Электропривод BELIMO SRF24A-5 привод с функцией аварийного управления для шаровых клапанов, задвижек.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 5 W
Power consumption in rest position 2.5 W
Power consumption for wire sizing 7.5 VA
Connection supply / control Cable 1 m, 2 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 20 Nm
Torque spring return Min. 20 Nm
Direction of rotation spring-return Deenergised NC, valve closed (A - AB = 0%)
Manual override By means of hand crank and locking switch
Angle of rotation 90°
Running time motor 75 s / 90°
Running time emergency setting position ‹20 s / 90°
Sound power level motor max. 45 dB(A) Position indication Mechanical
Service life Min. 60,000 emergency positions
Safety
Protection class IEC/EN III Safety extra-low voltage
Protection class UL UL Class 2 Supply
Degree of protection IEC/EN I P54
Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 3
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Mechanical data
Connection flange F05
Weight
Weight approx. 2.3 kg



Описание

Простая установка непосредственно на вал заслонки

Электропривод воздушной заслонки Belimo SRF24A-5 Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление

Электропривод воздушной заслонки Белимо SRF24A-5 возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Привод воздушной заслонки Белимо SRF24A-5 - угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo SRF24A-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО SRF24A-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SRF24A-5 мы обсуждаем индивидуально.

На поворотный привод BELIMO SRF24A-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

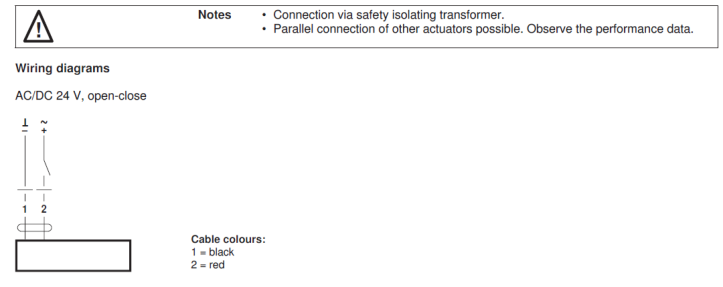

Электрическое подключение

 Электрическое подключение SRF24A-5

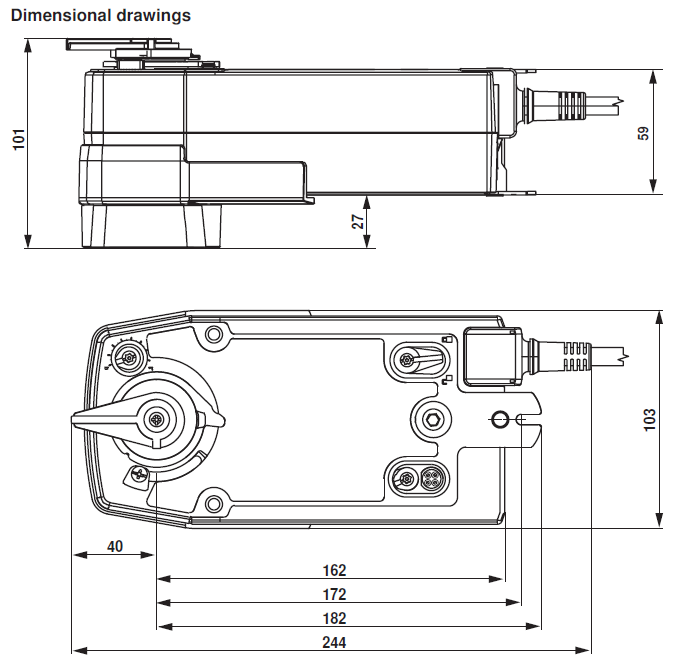

Габаритные размеры

Габаритные размеры SRF24A-5



Скачать PDF



Скачать PDF (413 Кбайт)

Сертификат BELIMO (775 Кбайт)
