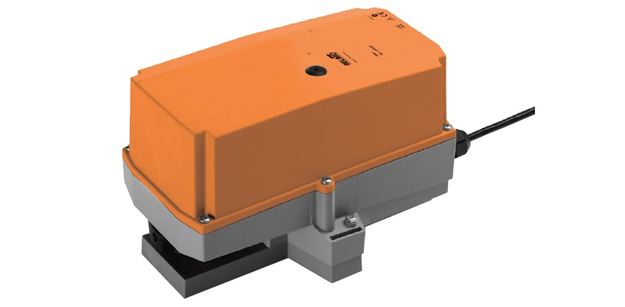

Привод BELIMO SR24P-5

Привод для установки на дисковые поворотные затворы SR24P-5

Привод для установки на дисковый поворотный затвор, IP66/67.

  • Номинальный крутящий момент 20 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть, 3-точечный
  • Оптимальная защита от коррозии и химическим воздействиям, УФ-излучения, сырости и конденсата.



Привод для установки на дисковый поворотный затвор, IP66/67.

  • Номинальный крутящий момент 20 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть, 3-точечный
  • Оптимальная защита от коррозии и химическим воздействиям, УФ-излучения, сырости и конденсата.



Технические характеристики

Электропривод BELIMO SR24P-5 привод для поворотных клапанов и дроссельных клапанов.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 19.2...28.8 V
Power consumption in operation 2.5 W
Power consumption in rest position 0.2 W
Power consumption for wire sizing 5.5 VA
Connection supply / control Cable 1 m, 3 x 0.75 mm² (halogen-free)
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 20 Nm
Manual override Gear disengagement with push-button, can be locked
Running time motor 90 s / 90°
Sound power level motor max. 45 dB(A)
Position indication Mechanically, pluggable
Safety
Protection class IEC/EN III Safety extra-low voltage
Protection class UL UL Class 2 Supply
Degree of protection IEC/EN IP66 + IP67
Degree of protection NEMA/UL NEMA 4, UL Enclosure Type 4
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 4
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Mechanical data
Connection flange F05
Weight
Weight approx. 2.0 kg



Описание

Поворотный электропривод BELIMO SR24P-5 может быть открыт только на заводе изготовителя.

Он содержит каких-либо частей, которые могут быть отремонтированы или заменены пользователем.

Кабели не должны быть удалены из устройства, установленные на заводе.

Belimo SR24P-5 поворотный привод Белимо содержит электрические и электронные компоненты, не допускается их утилизировать как бытовые отходы. Все локально действующие правила и требования должны соблюдается.

Информация о химической стойкости Электропривод SR24P-5 относится к лабораторных испытаний.

Информация о сферах применения и сопротивлении может служить только в качестве ориентира. В случае сомнений, мы рекомендуем вам выполнять тест электропривод SR24P-5 поворотный привод Белимо. Эта информация не подразумевает какого-либо законное право. Belimo не несёт ответственности и не обеспечит никаких гарантий. Химический или механическая стойкость материалов, используемых в приборе достаточна для определения пригодности продукта.

Правила, относящиеся к горючим жидкостям, таких как растворители и т.д. должны быть приняты с учетом со специальной ссылкой на взрывозащищённость.

Купить привод БЕЛИМО SR24P-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SR24P-5 мы обсуждаем индивидуально.

На поворотный привод BELIMO SR24P-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

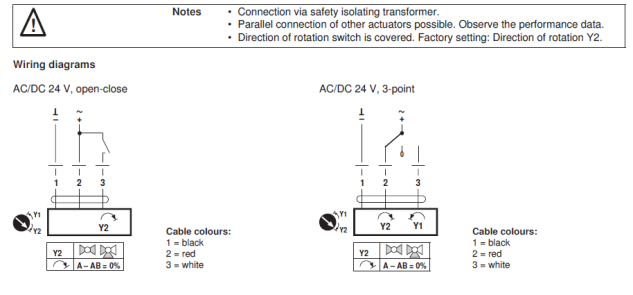

Электрическое подключение

 Электрическое подключение SR24P-5

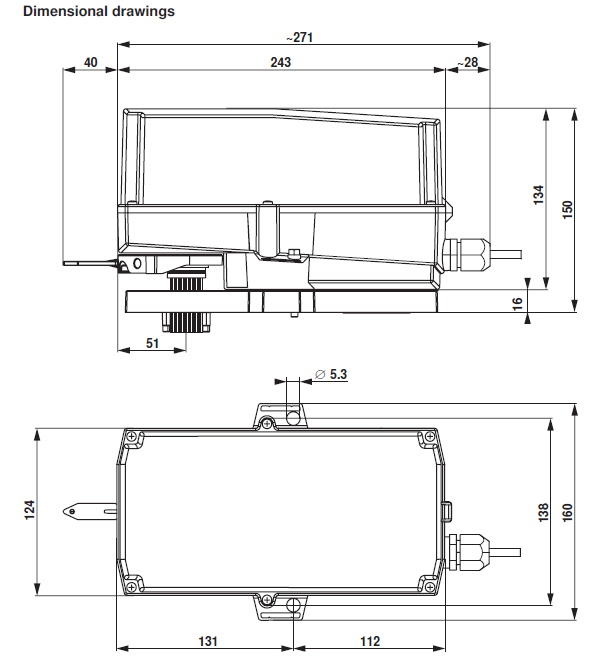

Габаритные размеры

Габаритные размеры SR24P-5





Скачать PDF



Скачать PDF (592 Кбайт)

Сертификат BELIMO (775 Кбайт)
