Привод BELIMO SR24A-5

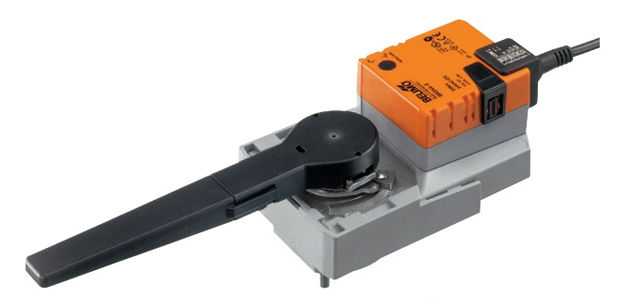

Привод для установки на дисковые поворотные затворы SR24A-5

Привод для установки на дисковый поворотный затвор, IP54.

  • Номинальный крутящий момент 20 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Откр/Закр; 3-поз



Привод для установки на дисковый поворотный затвор, IP54.

  • Номинальный крутящий момент 20 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Откр/Закр; 3-поз



Технические характеристики

 Электропривод BELIMO SR24A-5 привод для установки на дисковый поворотный затвор, IP54.

Номинальное напряжение 24 В ∼ 50/60 Гц 24 В=
Диапазон напряжения питания 19,2...28,8 В ∼/=
Расчетная мощность 4 ВА
Потребляемая мощность 2 Вт во время вращения 0,2 Вт в состоянии покоя
Соединение Кабель 1 м, 3 x 0,75 мм2
Крутящий момент мин. 20 Нм (при номин. напряжении)
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 95°
Уровень шума макс. 45 дБ (без клапана)
Индикация положения Механический указатель, съемный
Класс защиты III (для низких напряжений)
Электромагнитная совместимость Соотв. 89/336/EЕС
Степень защиты корпуса IP 54 в любом положении установки
Температура окружающей среды 0...+50°C
Температура переносимой среды –20...+100°C (диск. поворотная заслонка)
Температура хранения –40...+80°C
Влажность окружающей среды 95% отн., не конденсир. (по EN 60730-1)
Техническое обслуживание Не требуется
Вес ≈ 1000 г



Описание

Простая прямая установка

Поворотный электропривод BELIMO SR24A-5 простая прямая установка на дисковую поворотную заслонку с установочным фланцем F05. Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Высокая функциональная надежность

Belimo SR24A-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Дисковая поворотная заслонка D6..

Электропривод SR24A-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

  • Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом
  • Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой

Электрические аксессуары

Электрические аксессуары для электропривод SR24A-5 поворотный привод Белимо

  • Вспомогательный переключатель S…A, 1 или 2 полюс.
  • Потенциометр обратной связи Р…А: 140,500, 1000, 2800, 5000 или 10000 Ом

Купить привод БЕЛИМО SR24A-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SR24A-5 мы обсуждаем индивидуально.

На поворотный привод BELIMO SR24A-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

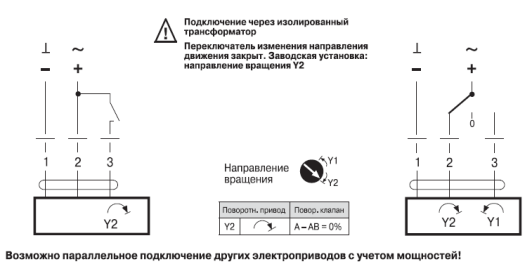

Электрическое подключение

  Электрическое подключение SR24A-5

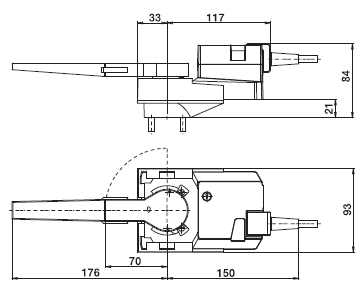

Габаритные размеры

Габаритные размеры SR24A-5





Скачать PDF



Скачать PDF (266 Кбайт)

Сертификат BELIMO (775 Кбайт)
