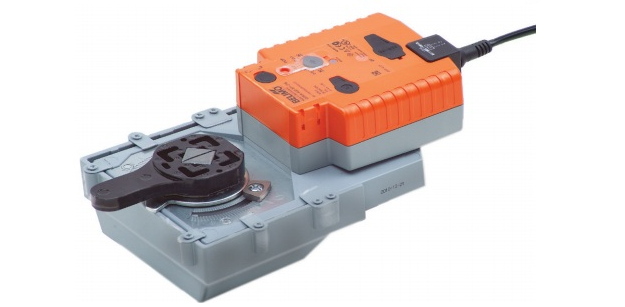

Привод BELIMO GRK24A-5

Привод для установки на дисковые поворотные затворы GRK24A-5

Привод c конденсатором для установки на дисковый поворотный затвор, IP 54.

  • Номинальный крутящий момент 40 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть
  • Время работы мотора 35 с
  • Для использования на открытом воздухе



Привод c конденсатором для установки на дисковый поворотный затвор, IP 54.

  • Номинальный крутящий момент 40 Нм
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть
  • Время работы мотора 35 с
  • Для использования на открытом воздухе



Технические характеристики

Электропривод BELIMO GRC24G-5 поворотный электропривод дисковых поворотных заслонок.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 11 W
Power consumption in rest position 3 W
Power consumption for wire sizing 21 VA
Power consumption for wire sizing note Imax 20 A @ 5 ms
Connection supply / control Cable 1 m, 2 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 40 Nm
Setting emergency position (POP) NC / NO, adjustable (POP rotary button)
Manual override G ear disengagement with push-button
Running time motor 150 s / 90°
Running time emergency control position 35 s / 90°
Sound power level motor 52 dB(A)
Sound power level emergency control position 61 dB(A)
Position indication Mechanical
Safety
Protection class IEC/EN III Safety extra-low voltage
Protection class UL UL Class 2 Supply
Degree of protection IEC/EN IP54
Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 3
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Mechanical data
Connection flange F05
Weight
Weight approx. 2.8 kg
Terms
Abbreviations POP = Power off position / emergency setting position
CPO = Controlled power off / controlled emergency control function
PF = Power fail delay time / bridging time



Описание

Применение

Поворотный электропривод BELIMO GRC24G-5 используется для установки на дисковую поворотную заслонку BELIMO или на заслонки других производителей, соответствующих следующей спецификации:

  • конец штока квадратного сечения (14 мм) для соединения с поворотным электроприводом
  • круглое отверстие (d=50 мм) для монтажа с поворотной заслонкой.

Адаптеры для других размеров по запросу

Простая установка

Belimo GRC24G-5 поворотный привод Белимо простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 º.

Высокая функциональная надежность

Электропривод GRC24G-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО GRC24G-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО GRC24G-5 мы обсуждаем индивидуально.

На поворотный привод BELIMO GRC24G-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

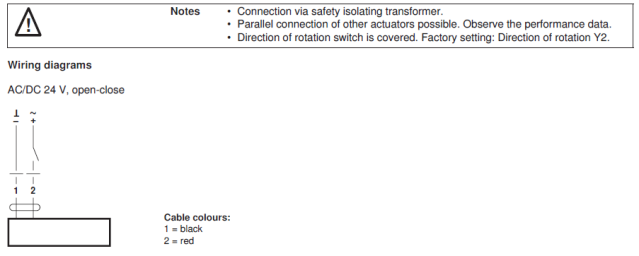

Электрическое подключение

 Электрическое подключение GRC24G-5

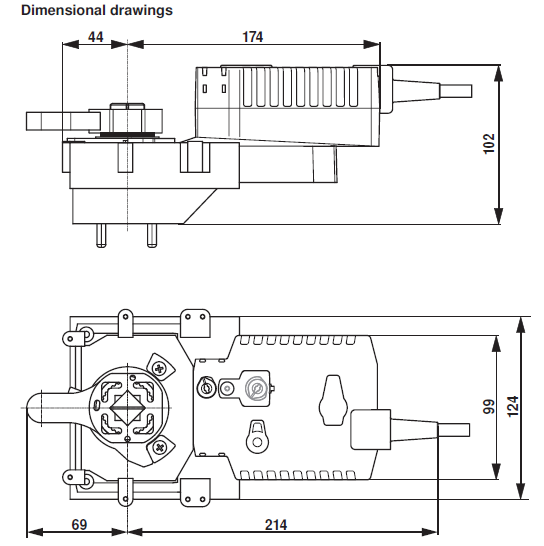

Габаритные размеры

Габаритные размеры GRC24G-5



Скачать PDF



Скачать PDF (1,5 Мбайт)

Сертификат BELIMO (775 Кбайт)
