Привод BELIMO DRC24A-TP-7

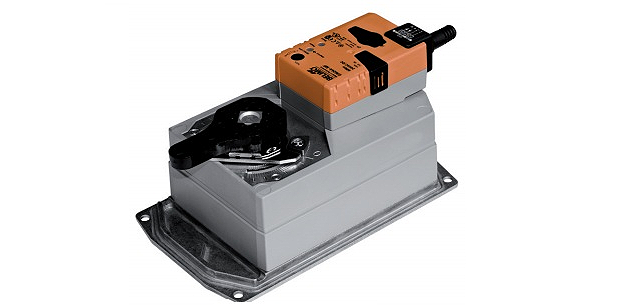

Привод для установки на дисковые поворотные затворы DRC24A-TP-7

Привод для установки на дисковый поворотный затвор, IP54.

  • Номинальный крутящий момент
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть



Привод для установки на дисковый поворотный затвор, IP54.

  • Номинальный крутящий момент
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть



Технические характеристики

 Электропривод BELIMO DRC24A-TP-7 поворотный электропривод дисковых поворотных заслонок.

Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption|
In operation
At rest
For wire sizing
9 W @ nominal torque
2 W
12 VA
Connection Terminals 4 mm2 (cable ∅ 4 ... 10 mm)
Parallel operation No
Functional data
Torque ≤90 Nm @ nominal voltage (not constant)
Manual override Gearing latch disengaged with push-button, can be locked
Running time ≤35 s / 90°
Sound power level ≤62 dB (A) (without butterfly valve)
Position indication Yes
Safety
Protection class III Safety extra-low voltage
UL Class 2 Supply Degree of protection IP54 NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 0.8 kV
Control pollution degree 3
Ambient temperature –30 ... +50°C
Medium temperature –20 ... +120°C / +130°C/1 h (in the butterfly valve)
Non-operating temperature –40 ... +80°C
Ambient humidity 95% r.h., non-condensating
Maintenance Maintenance-free
Dimensions / weight
Dimensions See «Dimensions» on page 3
Weight Approx. 3.6 kg (without butterfly valve)



Описание

Применение

Поворотный электропривод BELIMO DRC24A-TP-7 используется для установки на дисковую поворотную заслонку BELIMO серии D6… или на заслонки других производителей, соответствующих следующей спецификации:

  • конец штока квадратного сечения (17 мм) для соединения с поворотным электроприводом
  • круглое отверстие (d=70 мм) для монтажа с поворотной заслонкой.

Адаптеры для других размеров по запросу

Простая установка

Простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 º.

Настраиваемый угол поворота

Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo DRC24A-TP-7 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО DRC24A-TP-7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО DRC24A-TP-7 мы обсуждаем индивидуально.

На поворотный привод BELIMO DRC24A-TP-7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

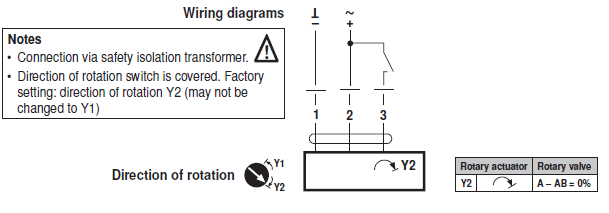

Электрическое подключение

 Электрическое подключение DRC24A-TP-7

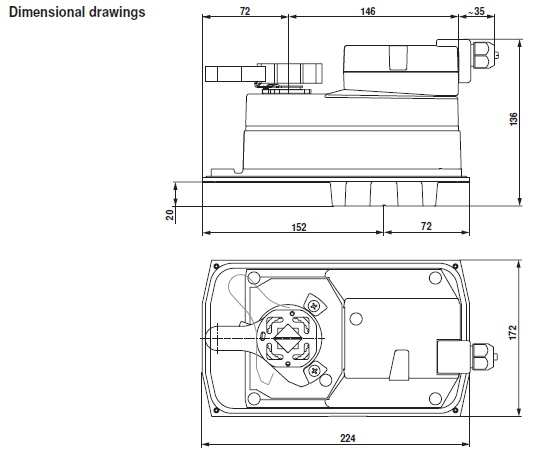

Габаритные размеры

Габаритные размеры DRC24A-TP-7
