Привод BELIMO DR24A-7

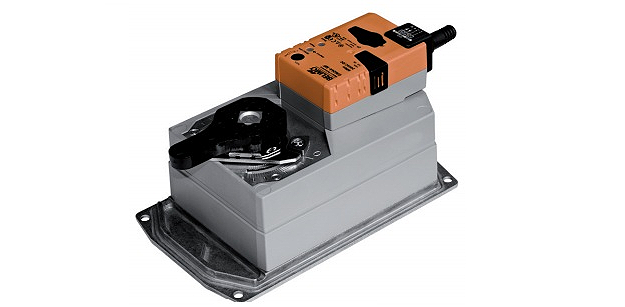

Привод для установки на дисковые поворотные затворы DR24A-7

  • Крутящий момент 90 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: открыто/закрыто



  • Крутящий момент 90 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: открыто/закрыто



Технические характеристики

Электропривод BELIMO DR24A-7 поворотный электропривод дисковых поворотных заслонок.

Электрические параметры
Номинальное напряжение 100...240 В ~, 50/60 Гц
Диапазон номинального напряжения 19.2...28.8 B~ / 21.6...28.8 В=
Расчетная мощность 7 ВА
Потребляемая мощность: во время вращения 4,5 Вт
в состоянии покоя 2Вт
Соединение: Кабель: 1м, 3 х 0.75 мм²
Параллельное подключение Невозможно
Функциональные данные
Крутящий момент (номинальный) Мин. 90 Нм (не постоянный)
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 150 с / 90º
Уровень шума Макс. 45 дБ (без клапана)
Индикация положения Механический указатель
Безопасность
Класс защиты III для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды -30...+50º С
Температура хранения -40...+80º С
Установочный фланец F 07
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры/вес
Размеры См. на след. странице
Вес 3.6 кг



Описание

Применение

Поворотный электропривод BELIMO DR24A-7 используется для установки на дисковую поворотную заслонку BELIMO серии D6… или на заслонки других производителей, соответствующих следующей спецификации:

  • конец штока квадратного сечения (17 мм) для соединения с поворотным электроприводом
  • круглое отверстие (d=70 мм) для монтажа с поворотной заслонкой.

Адаптеры для других размеров по запросу

Простая установка

Простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 º.

Настраиваемый угол поворота

Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo DR24A-7 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО DR24A-7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО DR24A-7 мы обсуждаем индивидуально.

На поворотный привод BELIMO DR24A-7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

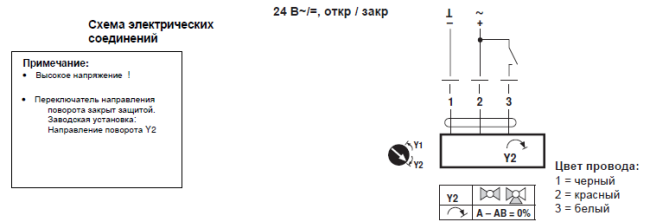

Электрическое подключение

 Электрическое подключение DR24A-7

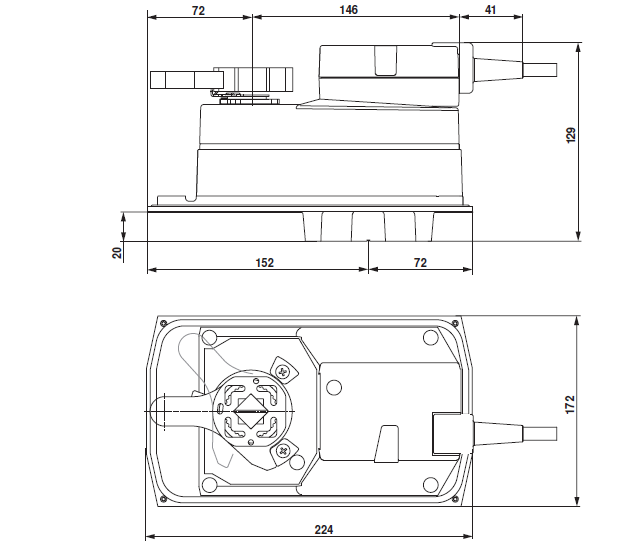

Габаритные размеры

Габаритные размеры DR24A-7



Скачать PDF



Скачать PDF (570 Кбайт)

Сертификат BELIMO (775 Кбайт)
