Привод BELIMO SY3-230-3-T

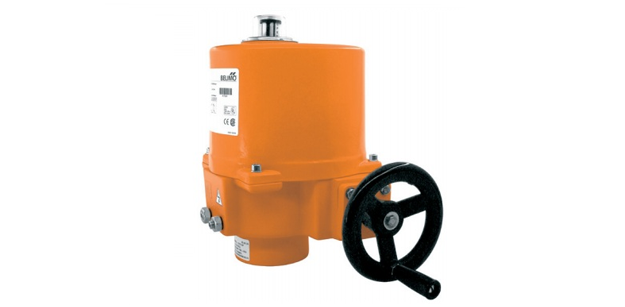

Привод для установки на дисковые поворотные затворы с быстрыми поворотными приводами DN 25-350 SY3-230-3-T

Привод для установки на дисковый поворотный затвор, IP67.



Привод для установки на дисковый поворотный затвор, IP67.



Технические характеристики

Поворотный электропривод BELIMO SY3-230-3-T приведение в действие дисковых затворов.

Электрические параметры
Номинальное напряжение 230 В ~ 50/60 Гц
Диапазон номинального напряжения 198…253 В ~
Расчетная мощность 115
Потребляемая мощность 40
Вспомогательные переключатели 2 однополюсных с двойным переключением, 5 А I
Точки переключения: настраиваются в диапазоне 90 °
Соединение: Клеммы 2 × 1,5 мм² или 1 × 2,5 мм²
Функциональные данные
Крутящий момент (номинальный) См «Обзор типов»
Ручное управление Временное с помощью колеса
Угол поворота 90 ° (ограничивается внутренними концевыми выключателями)
Время поворота См «Обзор типов»
Рабочий цикл 30% (например 17 с / 40 с )
Уровень шума Макс. 70 дБ
Индикация положения Механический указатель (встроенный)
Безопасность
Класс защиты I (с заземлением )
Степень защиты корпуса IP67
Температура окружающей среды –20…+65° С
Температура среды –20…+100° С (в дисковом затворе)
Температура хранения –30…+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Материал корпуса Литой алюминий
Размеры/вес
Размеры См. на след. странице
Вес 11





Описание

Принцип действия

Привод для клапанов BELIMO типа Бабочка SY3-230-3-T управление открыто/закрыто осуществляется по двухпроводной схеме напряжением 24 В~ или 230 В~.

Особенности изделия

Простой монтаж: Простая прямая установка на дисковую поворотную заслонку. Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Надежность функционирования: Внутренние концевые выключатели прерывают подачу питания на двигатель. Термостат двигателя обеспечивает дополнительную защиту от перегрузки, так как он тоже прерывает подачу питания при температуре 135°С.

Внутренний подогрев: Внутренний подогрев предотвращает образование конденсата внутри корпуса электропривода.

Ручное управление: Ручное управление поворотный электропривод Belimo SY3-230-3-T для дисковых затворов осуществляется при помощи гаечного ключа. Поворот гаечного ключа по часовой стрелке приводит к открытию затвора.

Индикация положения: Механическая.

Указания по безопасности

Поворотный электропривод Белимо SY3-230-3-T не содержит компонентов, подлежащих замене или ремонту.

Купить привод БЕЛИМО SY3-230-3-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SY3-230-3-T мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SY3-230-3-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

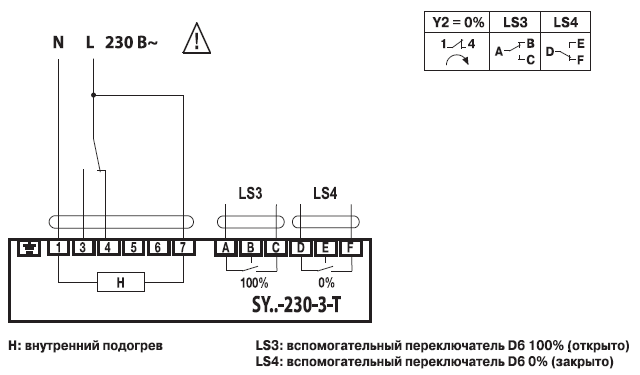

Электрическое подключение



 Электрическое подключение SY3-230-3-T

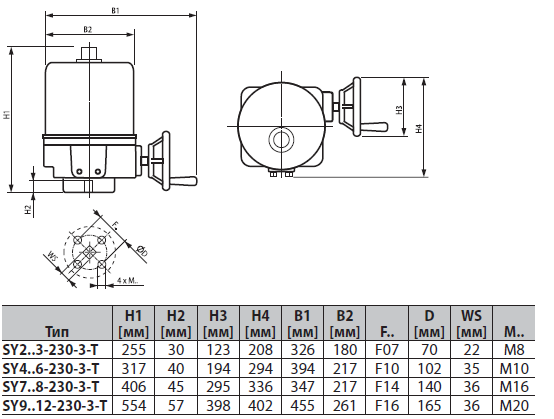

Габаритные размеры

Габаритные размеры SY3-230-3-T
