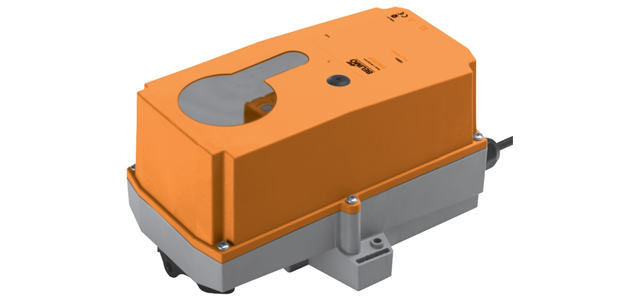

Привод BELIMO SM24P-SR
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66/67.
Технические характеристики
-
Артикул SM24P-SR Вспомогательные переключатели нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 20 Нм Питание 24 В~/= Площадь заслонки ≈ 4 м² Присоединение Универсальный захват Серия SM_P Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Electrical data Nominal voltage AC/DC 24 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 19.2...28.8 V / DC 19.2...28.8 V Power consumption in operation 2 W Power consumption at rest 0.4 W Power consumption for wire sizing 4 VA Connection supply / control Cable 1 m, 4 x 0.75 mm² (halogen-free) Functional data Torque motor Min. 20 Nm Positioning signal Y DC 0...10 V Positioning signal Y note Typical input impedance 100 kΩ Operating range Y DC 2...10 V Position feedback U DC 2...10 V Position feedback U note Max. 1 mA Position accuracy ±5% Direction of rotation motor As an option with switch 0 / 1 Running direction Y = 0 V: At switch position 0 (counter-clockwise rotation) / 1 (clockwise rotation) Manual override Gear disengagement with push-button, can be locked Angle of rotation Max. 95° Running time motor 150 s / 90° Sound power level motor max. 45 dB (A) Spindle driver Universal spindle clamp 14...20 mm Position indication Mechanical, pluggable Safety Protection class IEC/EN III Safety extra-low voltage Degree of protection IEC/EN IP66 + IP67 EMC CE according to 2004/108/EC Principle of operation Type 1 Rated impulse voltage supply / control 0.8 kV Control pollution degree 4 Ambient temperature -30°C ... 50°C Non-operating temperature -40°C ... 80°C Ambient humidity 100% r.h. Maintenance Maintenance-free Weight Weight Approx. 1.55 kg Электрическое подключение
-

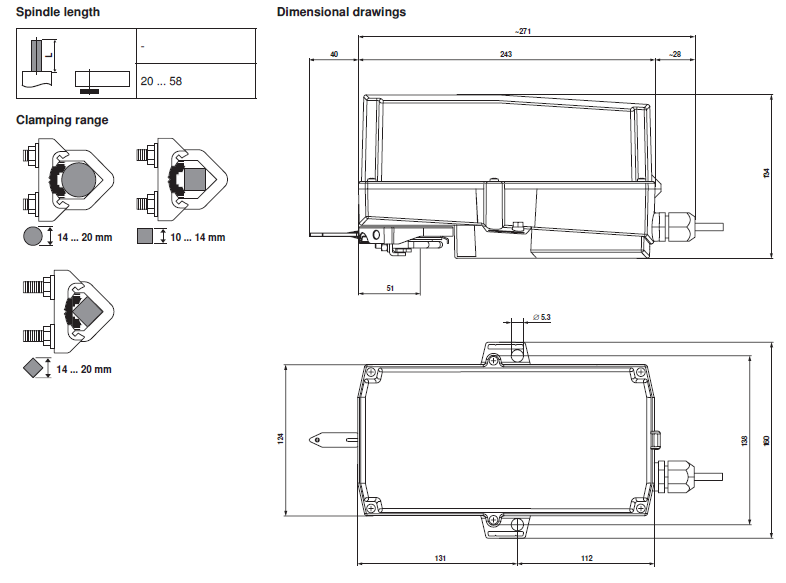

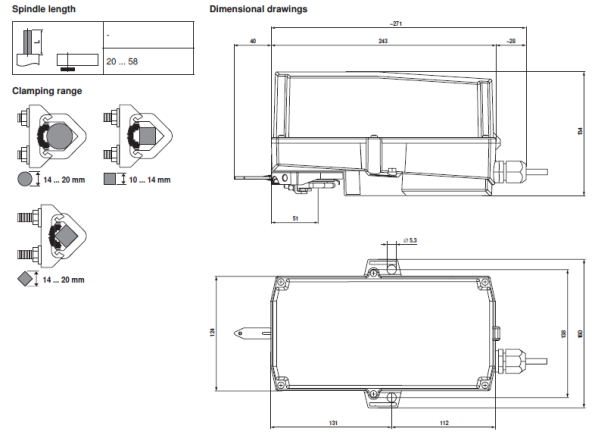

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (626 Kбайт)
Сертификат BELIMO (775 Кбайт)
Купить Привод BELIMO SM24P-SR цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРK» Если у Вас есть вопросы, связанные с Привод BELIMO SM24P-SR, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРК» занимается продажей оборудования BELIMO, в том числе и Привод BELIMO SM24P-SR, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
