Модель электропривода Belimo SM24P предназначена для управления защитными заслонками в системах вентиляции и кондиционирования воздуха в зданиях и сооружениях промышленного назначения. Площадь заслонок не более 3,2 м².

• Вращательный момент – 18 Нм
• Напряжение номинал (U_nom) – AC/DC 24 В
• Трехпозиционное управление / двухпроводное (Открыто-Закрыто)
• Привод защищен от коррозии, UV-излучения, влияния химических веществ, влаги и конденсации, поэтому может использоваться в тяжелых условиях

Модель электропривода Belimo SM24P предназначена для управления защитными заслонками в системах вентиляции и кондиционирования воздуха в зданиях и сооружениях промышленного назначения. Площадь заслонок не более 3,2 м².

• Вращательный момент – 18 Нм
• Напряжение номинал (U_nom) – AC/DC 24 В
• Трехпозиционное управление / двухпроводное (Открыто-Закрыто)
• Привод защищен от коррозии, UV-излучения, влияния химических веществ, влаги и конденсации, поэтому может использоваться в тяжелых условиях

Технические характеристики



Электрические параметры
Unom (напряжение)	АС/DC 24 В, частота тока 50/60 Гц
Интервал Unom	AC/DC 19,2 – 28,8 В
Потребление мощностей	4 ВА – в процессе калибровки (расчетный параметр) 2 Вт – в процессе работы 0,2 Вт – в нерабочем состоянии
Присоединение к источнику питания	С помощью безгаголенного кабеля, длина 100 см, 3 x 0,75 мм²
Функциональные параметры
Вращательный момент двигателя (миним. значение)	18 Нм, при Unom
Вращение привода	Направление реверсивное, устанавливается с помощью переключателя 0/1 (влево/вправо)
Ручной режим	Предусмотрен. Управление вручную активируется после нажатия кнопки для вывода редуктора из зацепления
Допустимый угол поворота	Не более 95°. Угол настраивается за счет концевых упоров с обеих сторон привода
Длительность поворота	2,5 мин, при 90°
Шум двигателя в процессе работы	≤ 45 дБ
Индикатор позиций	Съемный указатель, механич.
Параметры безопасности
Класс защиты от тока	3-й, экстра-низкие значения U
Протокол защиты корпуса	IP66 + IP67
ЭМС	В соответствии с директивой 2004/108/EC
Импульсное Unom	0,8 кВ
Степень защиты окруж. среды	4
Окружающая температура в процессе работы	От -30°C до +50°C
Температура для хранения привода	От -40°C до +50°C
Влажность воздуха	100%
Сервисное обслуживание	Не предусмотрено
Масса	1,55 кг

Описание

Механизм установки привода на заслонку

Вместе с электроприводом Belimo SM24P поставляется универсальный захват, с помощью которого привод монтируется на вал заслонки. Кроме того, за счет специального фиксатора предотвращается произвольное вращение привода в процессе эксплуатации.

Ручной режим управления

Нажатием кнопки на корпусе привода Belimo SM24P активируется ручной режим управления – редуктор выводится из зацепления и остается в таком состоянии, пока нажата кнопка. С функцией блокировки.

Настройка угла поворота

Необходимый угол поворота (0 - 90°) устанавливается за счет концевых механических упоров с обеих сторон привода Belimo SM24P. Внимание: необходимо снять защитную крышку.

Надежность эксплуатации

В приводе Belimo SM24P реализована опция автоматического отключения сразу после прохождения конечных позиций. Это позволяет обеспечить высокую степень защиты от перегрузок.

Для уточнения цены устройства и заказа электропривода Belimo SM24P звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантия на электропривод Belimo SM24P – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

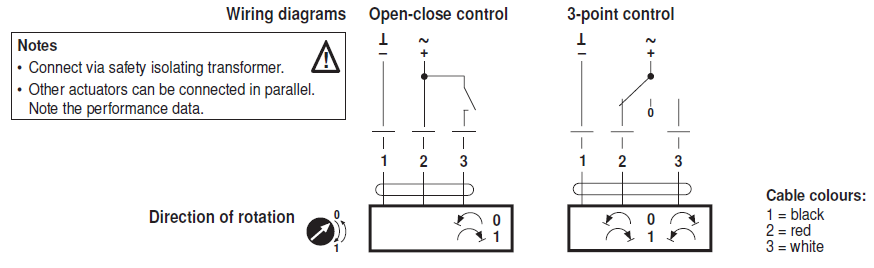

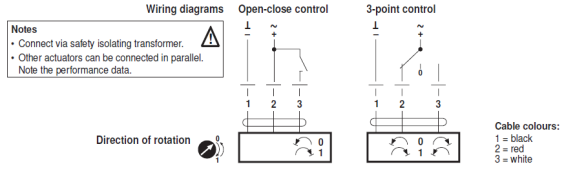

Электрическое подключение

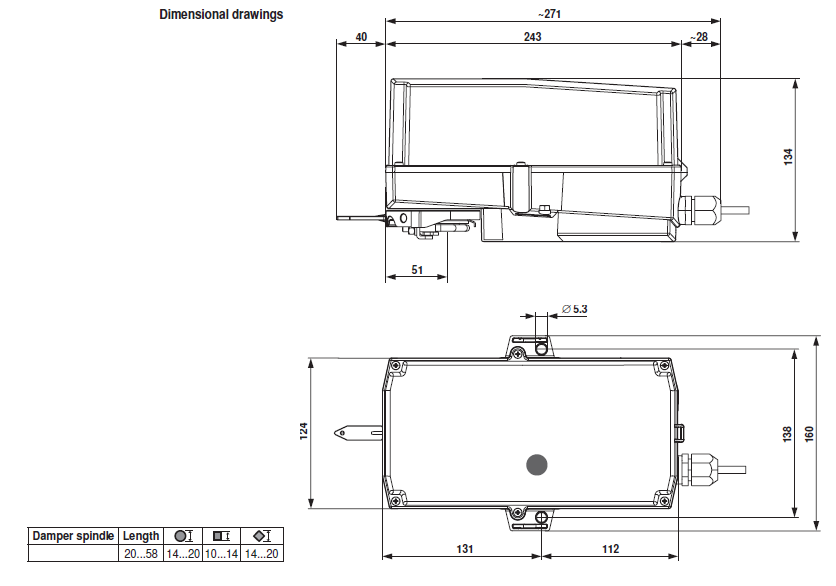

Габаритные размеры



Скачать PDF



Скачать PDF (1,25 Мбайт)

Сертификат BELIMO (775 Кбайт)
