Привод BELIMO SM230P-SR

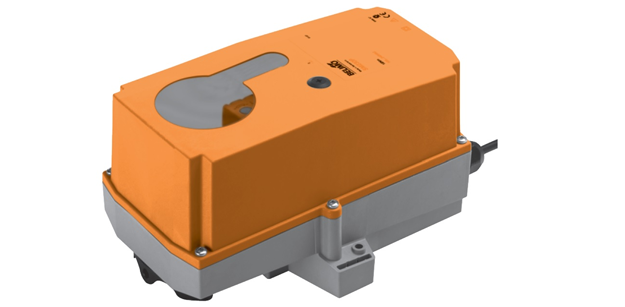

Защищённые электроприводы Belimo SM230P-SR

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



Технические характеристики

Артикул SM230PSR
Вспомогательные переключатели Нет
Кабель 1 м, 2 x 0.75 мм² / 1 м, 4 x 0.75 мм²
Крутящий момент 20 Нм
Питание 230 В~
Площадь заслонки ≈ 4 м²
Присоединение Универсальный захват
Серия SM_P
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В=



Electrical data
Nominal voltage AC 100 ... 240 V, 50/60 Hz
Nominal voltage range AC 85 ... 265 V
Power consumption Operation
At rest
Wire sizing
3.5 W @ nominal torque
1 W
6.5 VA
Connection Power supply
Signals
Halogen-free cable 1 m, 2 x 0.75 mm2
Halogen-free cable 1 m, 4 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 18 Nm @ nominal voltage
Control Control signal Y
Operating range
DC 0 ... 10 V, typical input impedance 100 kΩ
DC 2 ... 10 V
Position feedback (measuring voltage U) DC 2 ... 10 V, max. 1 mA
Auxiliary supply DC 24 V ±30%, max. 10 mA
Position accuracy ±5%
Direction of rotatio Reversible with switch 0 / 1
Direction of motion at Y = 0 V At switch position 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops
Running time 150 s / 90°
Sound power level Max. 45 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class II totally insulated
Degree of protection IP66 + IP67
EMC
Low-voltage directive
CE according to 2004/108/EC
CE according to 2006/95/EC
Mode of operation Type 1 (EN 60730-1)
Rated impulse voltage 2.5 kV (EN 60730-1)
Control pollution degree 4 (EN 60730-1)
Ambient temperature –30 ... +50°C (actuator with built-in heater –40 ... +50°C)
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.H.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 3
Weight Approx. 1.55 kg

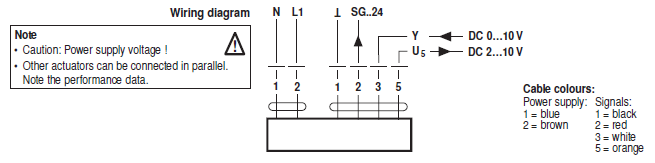

Электрическое подключение

 Электрическое подключение SM230PSR

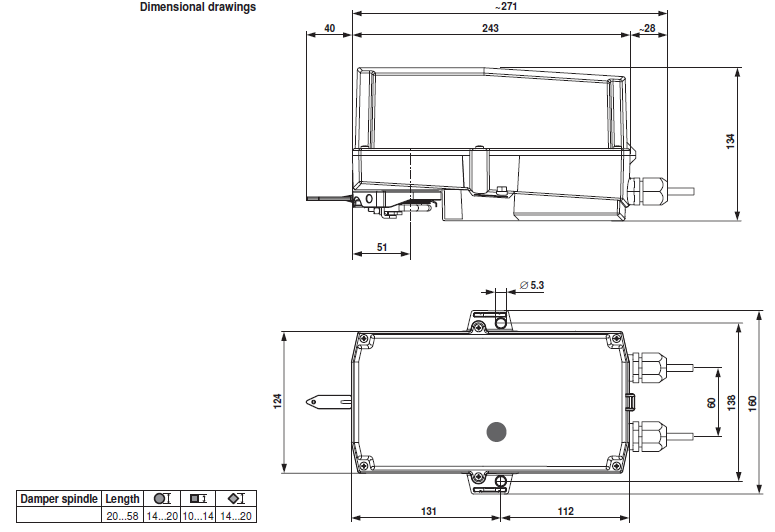

Габаритные размеры

Габаритные размеры SM230PSR





Скачать PDF



Скачать PDF (2,07  Мбайт)

Сертификат BELIMO (775 Кбайт)
