Привод BELIMO SM230P

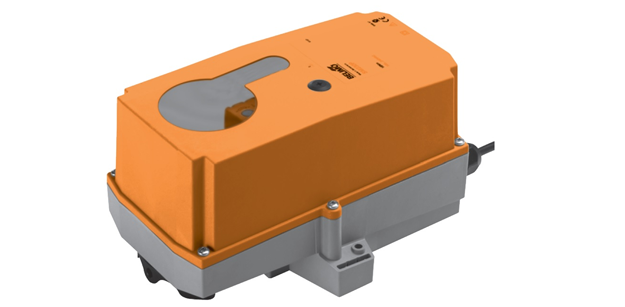

Защищённые электроприводы Belimo SM230P

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



Технические характеристики

Артикул SM230P
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 20 Нм
Питание 230 В~
Площадь заслонки ≈ 4 м²
Присоединение Универсальный захват
Серия SM_P
Управление Откр/Закр; 3-поз



Electrical data
Nominal voltage M AC 230 V
Nominal voltage frequency M 50/60 Hz
Nominal voltage range M AC 85...265 V
Power consumption in operation M 2.5 W
Power consumption at rest M0.6 W
Power consumption for wire sizing M 6 VA
Connection supply MCable 1 m, 3 x 0.75 mm² (halogen-free)
Functional data
Torque motor Min. 20 Nm
Direction of rotation moto r As an option with switch 0 (counter-clockwise rotation) / 1 (clockwise rotation)
Manual override Gear disengagement with push-button, can be locked
Angle of rotation Max. 95°
Running time motor 150 s / 90°
Sound power level motor max. 45 dB (A)
Spindle driver Universal spindle clamp 14...20 mm
Position indication Mechanical, pluggable
Safety
Protection class IEC/EN II protective insulatede
Degree of protection IEC/EN IP66 + IP67
EMC CE according to 2004/108/EC
Low voltage directive CE according to 2006/95/EC
Principle of operation Type 1
Rated impulse voltage supply 2.5 kV
Control pollution degree 4
Ambient temperature -30°C ... 50°C
Non-operating temperature -40°C ... 80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Weight
Weight Approx. 1.55 kg

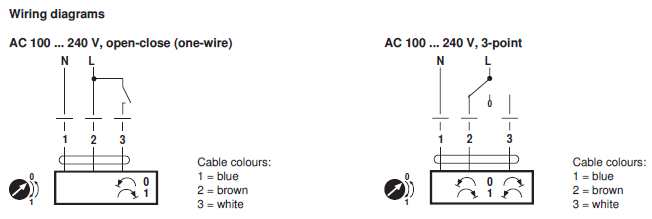

Электрическое подключение

 Электрическое подключение SM230P

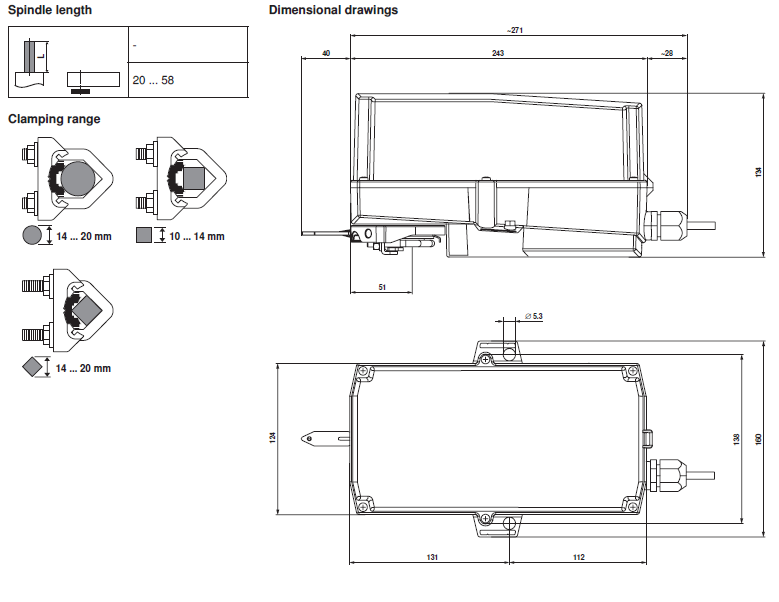

Габаритные размеры

Габаритные размеры SM230P
