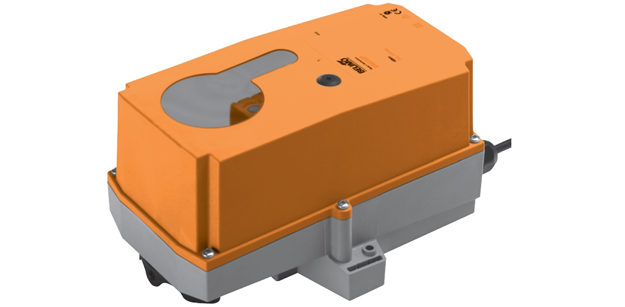

Привод BELIMO NM24P-SR
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66/67.
Технические характеристики
-
Артикул NM24P-SR Вспомогательные переключатели нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 10 Нм Питание 24 В~/= Площадь заслонки ≈ 2 м² Присоединение Универсальный захват Серия NM_P Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC/DC 19.2 ... 28.8 V Power consumption Operation At rest
Wire sizing
2 W @ nominal torque
0.4 W
4 VAConnection Halogen-free cable 1 m, 4 x 0.75 mm2 Functional data Torque (nominal torque) Min. 8 Nm @ nominal voltage Control Control signal Y
Operating rangeDC 0 ... 10 V, typical input impedance 100 kЩ

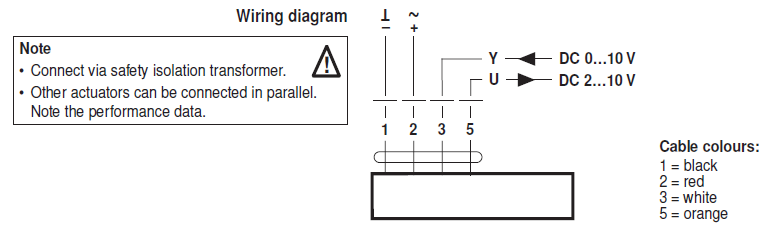

DC 2 ... 10 VPosition feedback (measuring voltage U)) DC 2 ... 10 V PPosition accuracy ) ±5% Direction of rotation ) Reversible with switch 0 / 1 Direction of motion at Y = 0 V ) At switch position 0 resp. 1 Manual override) Gearing latch disengaged with pushbutton, can be locked Angle of rotation ) Max. 95° , can be limited at both ends with adjustable mechanical end stops Running time) 150 s / 90° Sound power level ) Max. 35 dB (A) Position indication) Mechanical, pluggable Safety Protection class III Safety extra-low voltage Degree of protection IP66 + IP67 EMC CE according to 2004/108/EC Mode of operation Type 1 (EN 60730-1) Rated impulse voltage 0.8 kV (EN 60730-1) Control pollution degree 4 (EN 60730-1) Ambient temperatur e –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 100% r.H. Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 3 Weight Approx. 1.3 kg Электрическое подключение
-

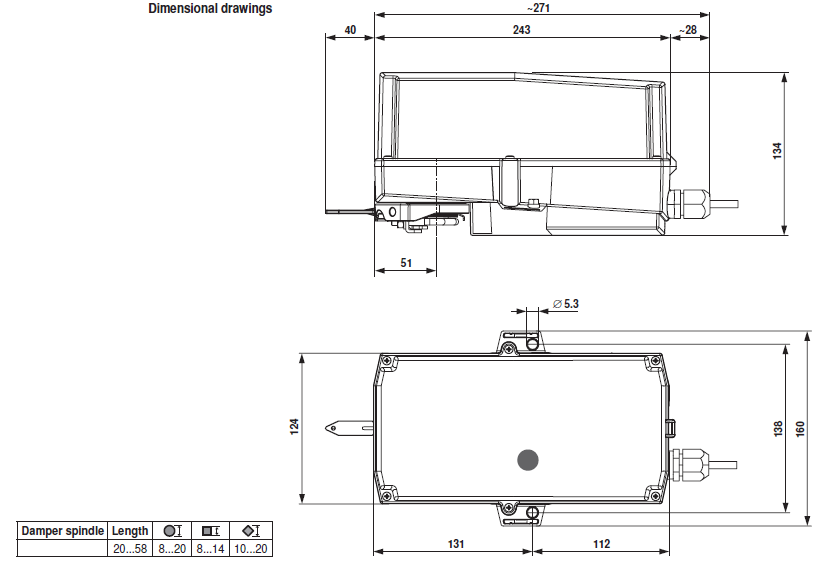

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (2,05 Мбайт)
Сертификат BELIMO (775 Кбайт)
Купить Привод BELIMO NM24P-SR цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAPK» Если у Вас есть вопросы, связанные с Привод BELIMO NM24P-SR, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MAРК» занимается продажей оборудования BELIMO, в том числе и Привод BELIMO NM24P-SR, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
