Привод BELIMO NM24P-S

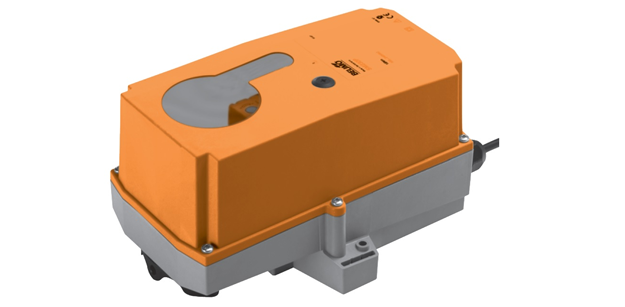

Защищённые электроприводы Belimo NM24P-S

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



Технические характеристики

Артикул NM24P-S
Вспомогательные переключатели 1 однопол., 1 мА… 3 (0,5) А, 250 В~
Кабель 1 м, 3 x 0.75 мм² / 1 м, 3 x 0.75 мм²
Крутящий момент 10 Нм
Питание 24 В~/=
Площадь заслонки ≈ 2 м²
Присоединение Универсальный захват
Серия NM_P
Управление Откр/Закр; 3-поз.



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC/DC 19.2 ... 28.8 V
Power consumption Operation
At rest
Wire sizing
1.5 W @ nominal torque
0.2 W
4 VA
Auxiliary switch 1 x EPU, 1 mA ... 3 (0,5) A, AC 250 V
(adjustable 0 ... 100%)
Connection Motor
Auxiliary switch

Halogen-free cable 1 m, 3 x 0.75 mm2
Halogen-free cable 1 m, 3 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 8 Nm @ nominal voltage
Direction of rotation Reversible with switch 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops
Running time 150 s / 90°
Sound power level Max. 35 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage
Degree of protection IP66 + IP67
EMC
Low-voltage directive
CE according to 2004/108/EC
CE according to 2006/95/EC
Mode of operation Typ 1.B (EN 60730-1)
Rated impulse voltage 0.8 kV (EN 60730-1)
Control pollution degree 4 (EN 60730-1)
Ambient temperature –30 ... +50°C
Non-operating temperature range –40 ... +50°C
Ambient humidity 100% r.H.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 3
Weight Approx. 1.3 kg

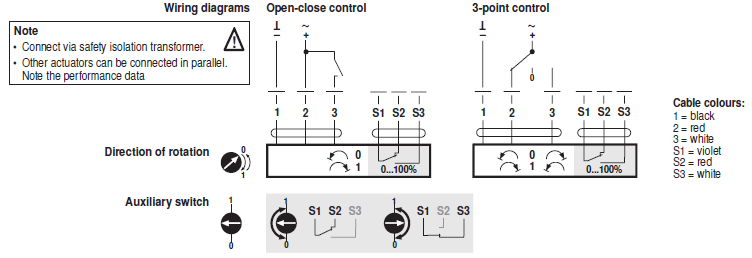

Электрическое подключение

 Электрическое подключение NM24P-S

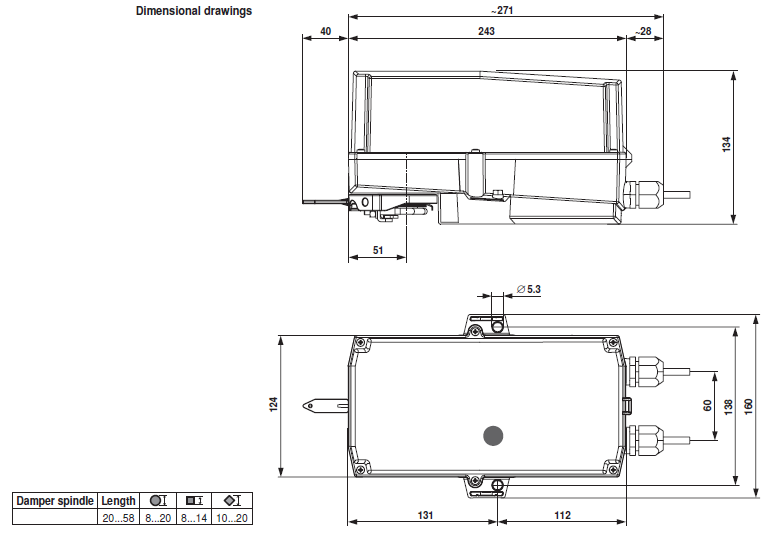

Габаритные размеры

Габаритные размеры NM24P-S





Скачать PDF



Скачать PDF (2,09 Мбайт)

Сертификат BELIMO (775 Кбайт)
