Привод BELIMO NM24P-MF

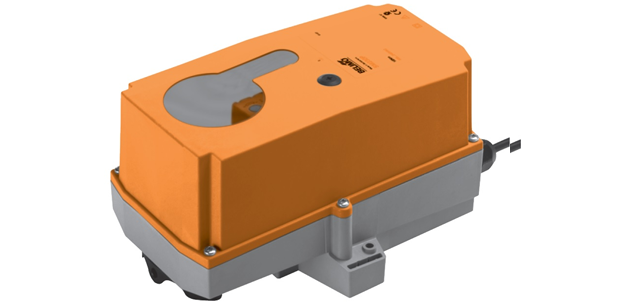

Защищённые электроприводы Belimo NM24P-MF

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67,
  • Настраиваемый.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67,
  • Настраиваемый.



Технические характеристики

Артикул NM24P-MF
Вспомогательные переключатели Нет
Кабель 1 м, 4 x 0.75 мм²
Крутящий момент 10 Нм
Питание 24 В~/=
Площадь заслонки ≈ 2 м²
Присоединение Универсальный захват
Серия NM_P
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается



Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V/
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption Operation
At rest
Wire sizing
3.5 W @ nominal torque
1.25 W
5.5 VA
Connection Halogen-free cable 1 m, 4 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 8 Nm @ nominal voltage
Control
Control signal Y
Operating range

DC 0 ... 10 V, input impedance 100 kΩ
DC 2 ... 10 V
Position feedback (measuring voltage U) DC 2 ... 10 V, max. 0.5 mA
Position accuracy ±5%
Direction of rotation Reversible with switch 0 / 1
Direction of motion at Y = 0 V At switch position 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops
Running time 150 s / 90°
Automatic adjustment of running time, operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool
Override control MAX (maximum position)
MIN (minimum position)
ZS (intermediate position, only AC)
= 100%
= 0%
= 50%
Sound power level Max. 35 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage
Degree of protection IP66 + IP67
EMC CE according to 2004/108/EC
Mode of operation Type 1 (EN 60730-1)
Rated impulse voltage 0.8 kV (EN 60730-1)
Control pollution degree 4 (EN 60730-1)
Ambient temperature –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.H.
Maintenance Maintenance-free
Dimensions / Weight
Dimension s See «Dimensions» on page 6
Weight Approx. 1.3 kg

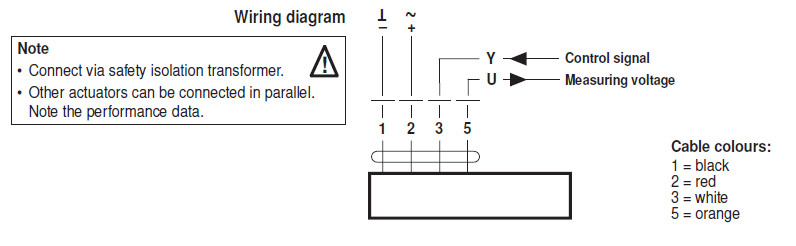

Электрическое подключение

 Электрическое подключение NM24P-MF

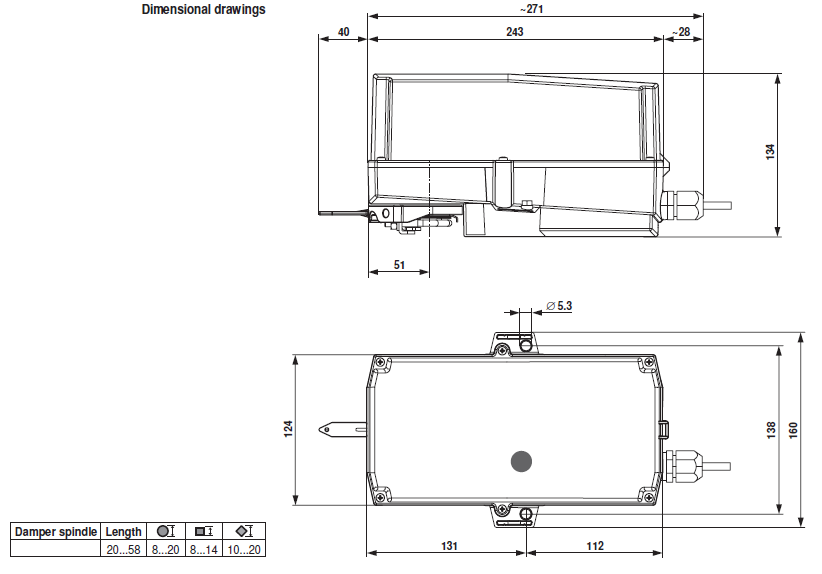

Габаритные размеры

Габаритные размеры NM24P-MF



Скачать PDF



Скачать PDF (2,58 Мбайт)
