Привод BELIMO NM24P

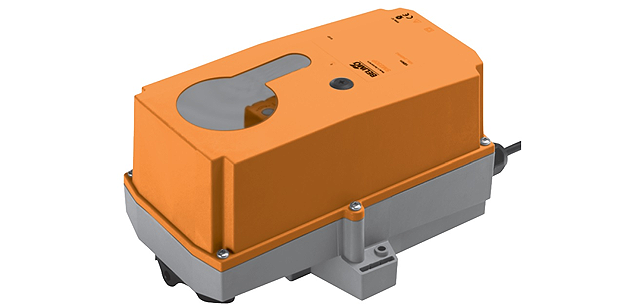

Защищённые электроприводы Belimo NM24P

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



Технические характеристики

Артикул NM24P
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 10 Нм
Питание 24 В~/=
Площадь заслонки ≈ 2 м²
Присоединение Универсальный захват
Серия NM_P
Управление Откр/Закр; 3-поз.



Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 19.2...28.8 V
Power consumption in operation 1.5 W
Power consumption at rest 0.2 W
Power consumption for wire sizing 4 VA
Connection supply Cable 1 m, 3 x 0.75 mm² (halogen-free)
Functional data
Torque motor Min. 10 Nm
Direction of rotation motor As an option with switch 0 (counter-clockwise rotation) / 1 (clockwise rotation)
Manual override Gear disengagement with push-button, can be locked
Angle of rotation Max. 95°, can be limited on both sides with adjustable mechanical end stops
Running time motor 150 s / 90°
Sound power level motor max. 35 dB (A)
Spindle driver Universal spindle clamp 10...20 mm
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage
Degree of protection IP66 + IP67
EMC CE according to 2004/108/EC
Principle of operation T ype 1
Rated impulse voltage 0.8 kV
Control pollution degree 4
Ambient temperature –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Weight
Weight 1.3 kg

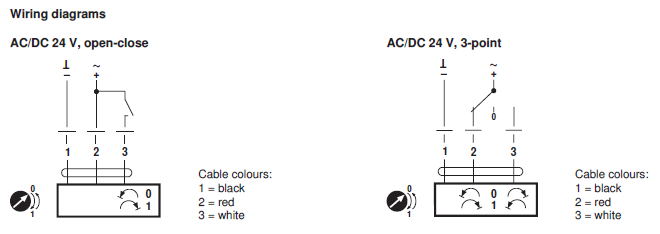

Электрическое подключение

 Электрическое подключение NM24P

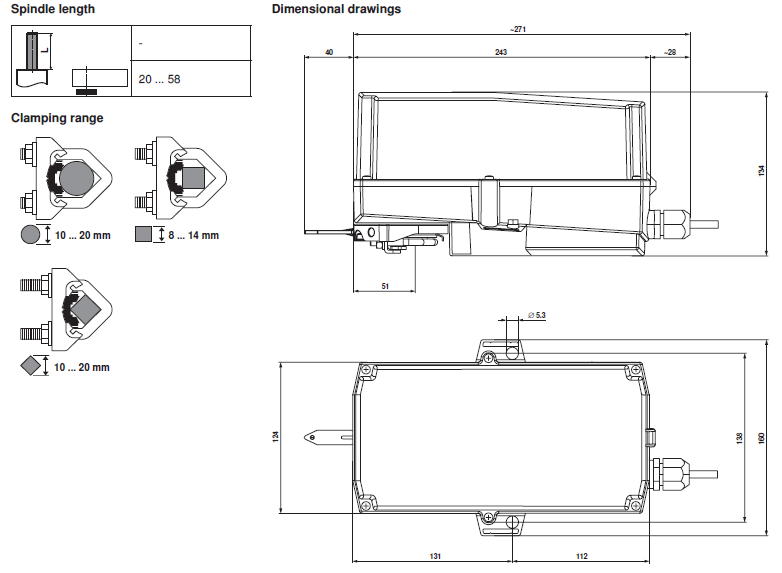

Габаритные размеры

Габаритные размеры NM24P
