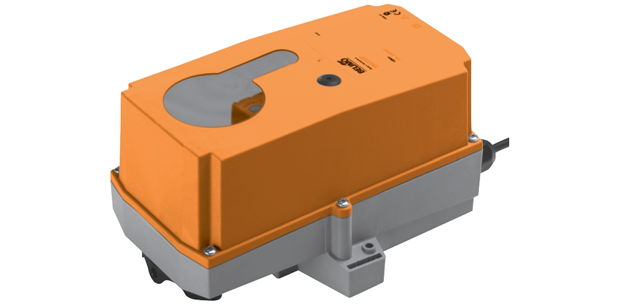

Защищенный электропривод Belimo NM230P-S регулирует открытие воздушных заслонок в системах обработки воздуха в зданиях и на промышленных предприятиях. Со вспомогательным переключателем.

• S воздушных заслонок – до 1,6 кв.м
• Вращающий момент – 8 Нм (при U номинал)
• U номинал – 100 – 240 В
• Управление: 3-позиционное либо по схеме Открыто/Закрыто
• Электропривод защищен от УФ-излучения, химикатов, загрязнения пылью, влияния низких температур (возможна эксплуатация при -40°C с подогревателем), не подвержен коррозии и конденсации, поэтому может использоваться в тяжелых условиях

Защищенный электропривод Belimo NM230P-S регулирует открытие воздушных заслонок в системах обработки воздуха в зданиях и на промышленных предприятиях. Со вспомогательным переключателем.

• S воздушных заслонок – до 1,6 кв.м
• Вращающий момент – 8 Нм (при U номинал)
• U номинал – 100 – 240 В
• Управление: 3-позиционное либо по схеме Открыто/Закрыто
• Электропривод защищен от УФ-излучения, химикатов, загрязнения пылью, влияния низких температур (возможна эксплуатация при -40°C с подогревателем), не подвержен коррозии и конденсации, поэтому может использоваться в тяжелых условиях

Технические характеристики



Электрические параметры
Nominal voltage	100 – 240 В / 85 – 265 В
Nominal voltage range	50/60 Гц
Параметры мощности N	2,5 Вт – потребляемая N в рабочем состоянии 0,6 Вт – потребляемая N в состоянии покоя 6 ВА – расчетное значение
Подключение двигателя и вспомогательного переключателя	Безгалогенный кабель, длина 1 м, 3 х 0,75 мм2
Функциональные параметры
Вращающий момент (минимальное значение)	8 Нм (при U номинал)
Вращение	Реверсивное, настраивается переключателем 0/1
Управление вручную	Есть. Для вывода зубчатого редуктора из зацепленного состояния нажать на кнопку с функцией самовозврата
Допустимый угол вращения	Угол ≤ 95°, ограничивается упорами с обеих сторон
Время вращения (для угла 95°)	2,5 мин
Допустимый шум при работе	Не более 35 дБ
Индикация позиций привода	Съемный указатель, механический
Безопасность
Защита от поражения током	Класс II (полная изоляция)
Защита корпуса	IP66 + IP67
ЭМС Низкое напряжение	CE согласно директиве 2004/108/EC  CE согласно директиве 2006/95/EC
Импульсное U номинал	2,5 кВ
Защита окружающей среды	4 (ГОСТ EN 60730-1)
Температура внешней среды	От –30°C до +50°C (возможна эксплуатация при -40°C с подогревателем)
Температура при хранении	От –40°C до +50°C
Влажность воздуха относит.	100%
Поддержка технич. службы	Нет
Вес устройства	Около 1,3 кг



Описание

Процесс установки

Электропривод Belimo NM230P-S устанавливается прямо на заслонку с помощью захвата. В комплектацию входит фиксатор, предотвращающий произвольное вращение привода вокруг своей оси после установки.

Принцип управления

Управление электроприводом NM230P-S осуществляется по схеме Открыто/Закрыто либо по 3-позиционной. Для ручного управления предусмотрена кнопка с опцией самовозврата. Нажатие на нее выводит зубчатый редуктор из зацепленного состояния. Возможна блокировка в любом положении.



Настройка угла вращения

Угол поворота привода Belimo NM230P-S устанавливается механическими упорами, расположенными с обеих сторон. Базовая настройка от 0 до 90°, максимально допустимый угол - 95°. Чтобы настроить угол нужно открыть защитную крышку на корпусе электропривода.

Защита от перегрузок

В электроприводе Belimo NM230P-S обеспечена надежность функционирования за счет функции автоматической остановки после прохождения заданных позиций.

Для уточнения цены и заказа электропривода Belimo NM230P-S звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo NM230P-S – 5 лет. Паспорт и сертификат соответствия прилагаются.

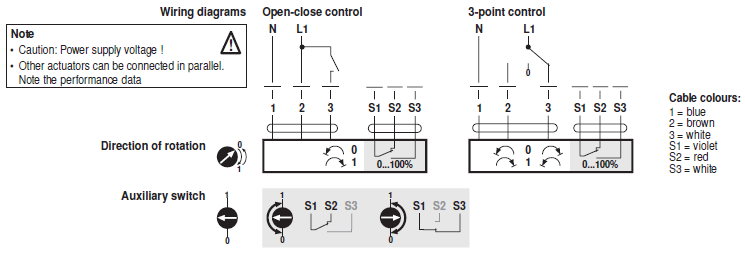

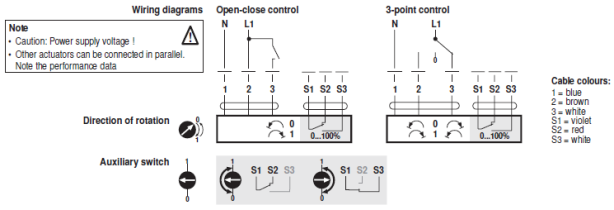

Электрическое подключение

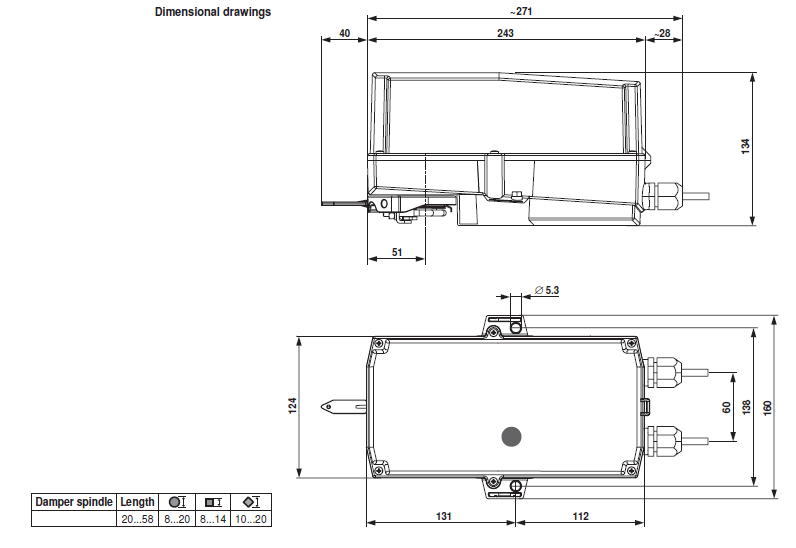

Габаритные размеры
