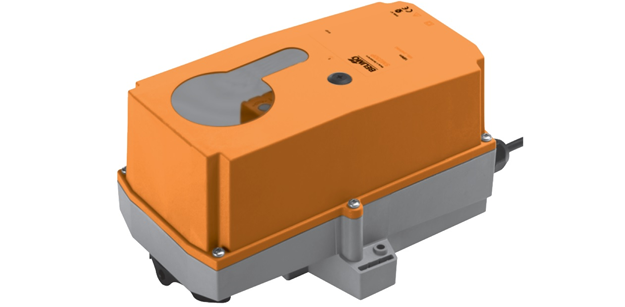

Привод BELIMO NKQ24P-SR
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66/67,
- Настраиваемый.
Технические характеристики
-
Артикул NKQ24P-SR Вспомогательные переключатели Нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 6 Нм Питание 24 В~/= Площадь заслонки ≈ 1,2 м² Присоединение Универсальный захват Серия NKQ_P Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
11 W @ nominal torque
3 W
22 VA (lmax 20 A @ 5 ms)Connection Halogen-free cable 1 m, 4 x 0.75 mm2 Functional data Torque ≥6 Nm Inhibiting torque ≥6 Nm Control Control signal Y DC 0 … 10 V, input impedance 100 kΩ Operating range DC 2 ... 10 V Position feedback (Measuring voltage U) DC 2 ... 10 V, max. 0.5 mA Emergency setting position (POP) 0 ... 100%, adjustable in increments of 10% (POP rotary button) Position accuracy ±5% Direction of rotation Motor
Emergency setting positionReversible with switch /
Reversible with switch 0 ... 100%,
Adjustable in increments of 10%Direction of motion at Y = 0 V At switch position 1 or 0, respectively Manual override Gearing latch disengaged with push button) Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops) Angle of rotation limiting min. 30°) Running time
Motor
Emergency setting function4 s / 90°
4 s @ 0 ... 50°CSound power level
Motor
Emergency setting function
≤60 dB (A) @ 4 s running time

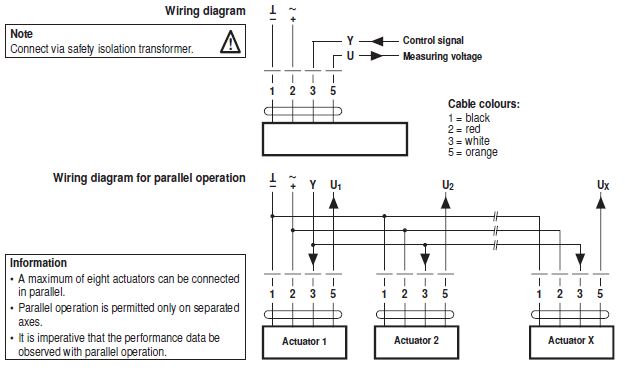

≤60 dB (A) @ 4 s running timePosition indication Mechanical, pluggable Safety Protection class III Safety extra-low voltage Degree of protection IP66 + IP67 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 Mode of operation Type 1.AA Rated impulse voltage 0.8 kV Control pollution degree 4 Ambient temperature –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 100% r.h. Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 6 Weight Approx. 2 kg Электрическое подключение
-

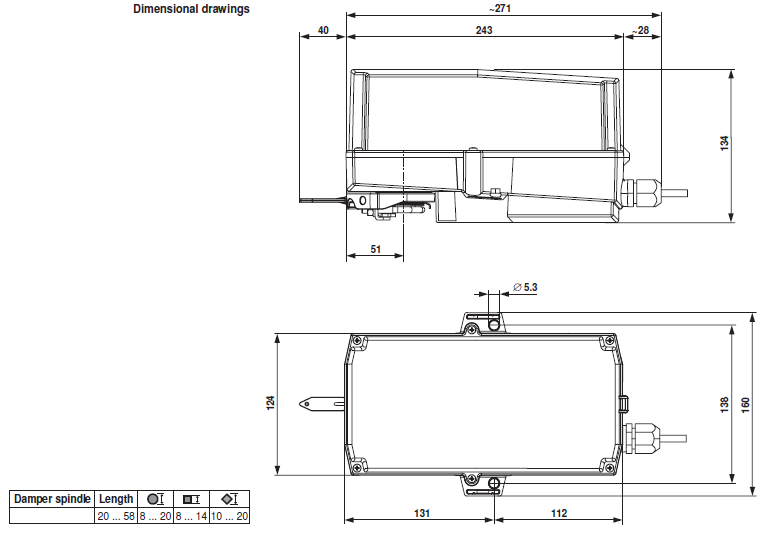

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (1,98 Мбайт)
Сертификат BELIMO (775 Кбайт)
