Привод BELIMO NKQ24P-MF

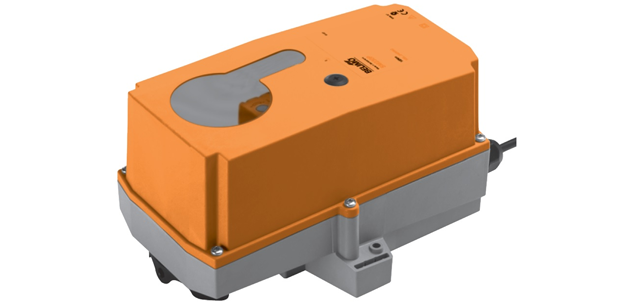

Защищённые электроприводы Belimo NKQ24P-MF

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67,
  • Настраиваемый.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67,
  • Настраиваемый.



Технические характеристики

Артикул NKQ24P-MF
Вспомогательные переключатели Нет
Кабель 1 м, 4 x 0.75 мм²
Крутящий момент 6 Нм
Питание 24 В~/=
Площадь заслонки ≈ 1,2 м²
Присоединение Универсальный захват
Серия NKQ_P
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается



Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 11 W
Power consumption in rest position 3 W
Power consumption for wire sizing 22 VA
Power consumption for wire sizing note Imax 20 A @ 5 ms
Connection supply / control Cable 1 m, 4 x 0.75 mm² (halogen-free)
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 6 Nm
Positioning signal Y DC 0...10 V
Positioning signal Y note Input impedance 100 kΩ
Control signal Y variable Open-close Modulating (DC 0...32 V)
Operating range Y DC 2...10 V
Operating range Y variable Start point DC 0.5...30 V
End point DC 2.5...32 V
Position feedback U DC 2...10 V
Position feedback U note Max. 0.5 mA
Position feedback U variable Start point DC 0.5...8 V
End point DC 2.5...10 V
Emergency setting position (POP) 0%, adjustable in increments of 10% (POP rotary knob on 0 corresponds to left end stop)
Emergency setting position variable 0...100%, adjustable
Bridging time (PF) 0 s
Bridging time (PF) variable 0...5 s
Position accuracy ±5%
Direction of motion motor Selectable with switch 0 / 1
Direction of motion emergency control function Selectable with switch 0...100%
Direction of motion note Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Direction of motion variable Electronically reversible
Manual override Gear disengagement with push-button
Angle of rotation Max. 95°
Angle of rotation note can be limited on both sides with adjustable mechanical end stops
Minimum angle of rotation Min. 30°
Running time motor 4 s / 90°
Motor running time variable 4...20 s
Running time emergency control position 4 s / 90°
Adaption setting range manual (automatic on first power-up)
Adaption setting range variable No action
Adaption when switched on Adaption after pushing the gear disengagement button
Override control MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%
Override control variable MAX = (MIN + 32%)...100%
MIN = 0%...(MAX – 32%)
ZS = MIN...MAX
Sound power level motor 60 dB(A)
Sound power level emergency control position 60 dB(A)
Spindle driver Universal spindle clamp 10...20 mm
Position indication Mechanically, pluggable
Safety
Protection class IEC/EN III Safety extra-low voltage
Protection class UL UL Class 2 Supply
Degree of protection IEC/EN IP66 + IP67
Degree of protection NEMA/UL NEMA 4, UL Enclosure Type 4
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 4
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Weight
Weight approx. 2.3 kg
Terms
Abbreviations POP = Power off position / emergency setting position
CPO = Controlled power off / controlled emergency control function
PF = Power fail delay time / bridging time

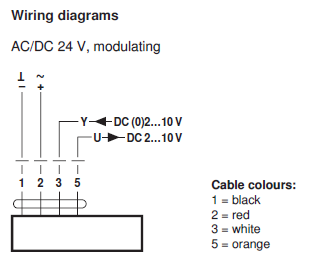

Электрическое подключение

 Электрическое подключение NKQ24P-MF

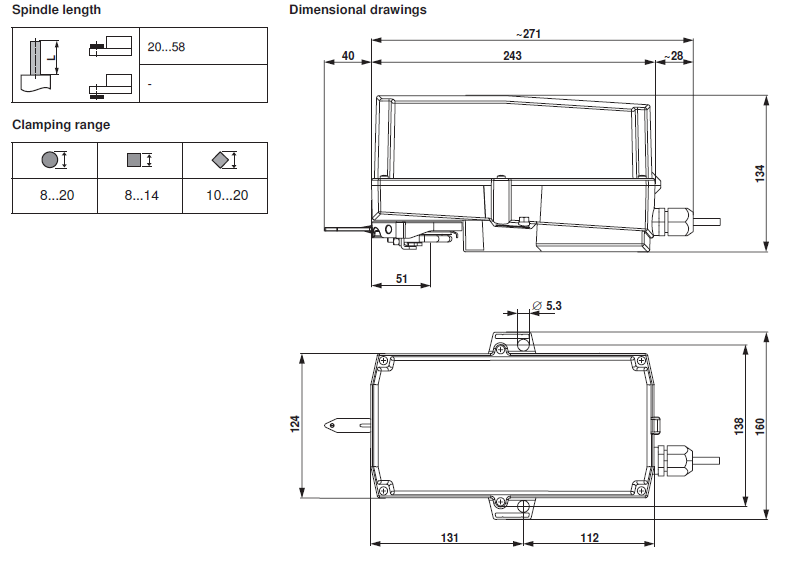

Габаритные размеры

Габаритные размеры NKQ24P-MF



Скачать PDF



Скачать PDF (1,08 Мбайт)
