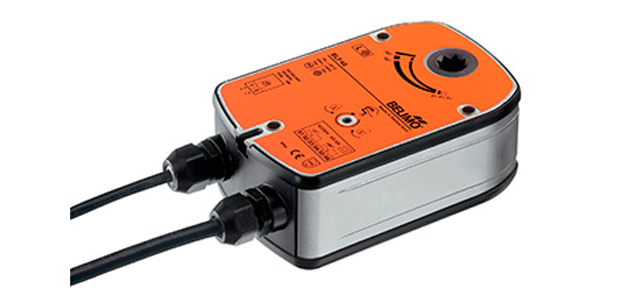

Привод BELIMO BLF48

Привод BELIMO  BLF48

Электропривод Belimo BLF48 для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.



Электропривод Belimo BLF48 для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.



Технические характеристики

Электрические параметры
Номинальное напряжение
48 В~ 50/60 Гц; 48=
Диапазон номинального напряжения
38,4…57,6 В~; 38,4…57,6 В=
Расчетная мощность
9,5 ВА I макс 5,5 А при t = 5 мс
Потребляемая мощность:
- во время работы двигателя
- при удержании

8,5 Вт
4,5 Вт
Соединение
питание
вспомогательные переключатели

Кабель 1 м, 2х0,75 мм2
Кабель 1 м, 6х0,75 мм2
Вспомогательные переключатели
точки переключения
2 однополюсных с двойным переключением 1 мА…3 А, 5 В=…250 В ~
5°, 80°
Функциональные данные
Крутящий момент:
- двигатель
- пружина

6 Нм
4 Нм
Направление вращения
Выбирается установкой L/R
Угол поворота
Макс. 95° (включая 5° предварительного взвода пружины на заводе изготовителе)
Индикация положения
Механический указатель
Вращение заслонки
Через передающее звено 12 мм (возможно 10 мм с адаптером)
Время поворота
двигатель
пружина

40…75 с (0…6 Нм)
≈20 с при –20…+50 °С / макс. 60 с при –30 °С
Уровень шума
двигатель
пружина

макс. 45 дБ
≈63 дБ
Безопасность
Класс защиты
III (для низких напряжений)
Степень защиты корпуса
IP54 в любом положении установки
Безопасная температура
Защитное положение заслонка занимает при температуре окружающей среды выше +75°С
Температура окружающей среды
-30…+50°С
Температура хранения
-40…+80°С
Техническое обслуживание
Не требуется
Размеры/вес
Размеры
Смотри рисунок ниже
Вес
1540 г





Описание

Основные характеристики электропривода Belimo BLF48:

  • Крутящий момент 6/4 Нм;
  • Угол поворота 90°;
  • Номинальное напряжение 48 В ~/=;
  • Управление: открыто/закрыто;
  • 2 встроенных вспомогательных переключателя;

Особенности электропривода Belimo BLF48:

  • принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BLF48 взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.;
  • сигнализация положений - электропривод Belimo BLF48 содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
  • ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;

Купить привод БЕЛИМО BLF48 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BLF48 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BLF48 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

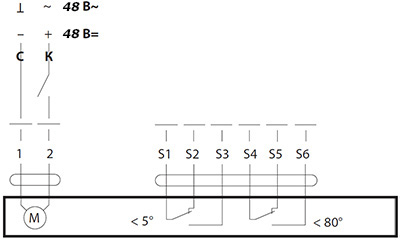

Электрическое подключение

 Электрическое подключение BLF48

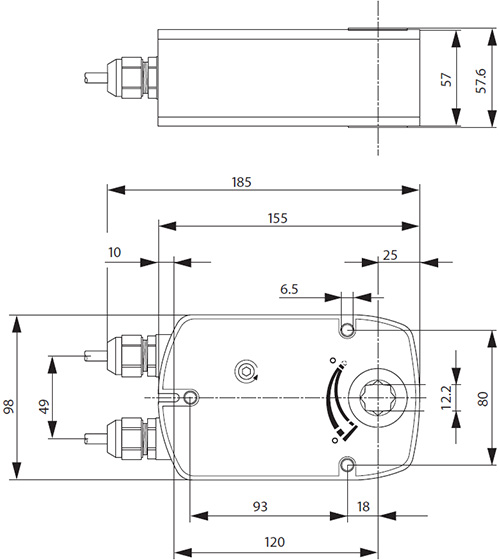

Габаритные размеры

Габаритные размеры BLF48
