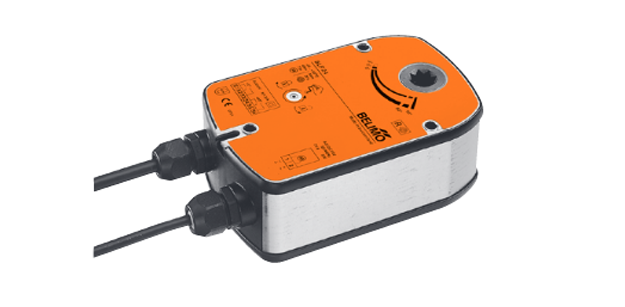

Электропривод с возвратной пружиной для плавного  управления противопожарными   (огнезадерживающими)  клапанами,   установленными в системах кондиционирования, общеобменной, местной и технологической  вентиляции.

• Крутящий момент 4 Нм
• Номинальное напряжение 24 В ~
• Управление : плавное, сигналом 0…10 В=
• встроенный вспомогательный переключатель

Электропривод с возвратной пружиной для плавного  управления противопожарными   (огнезадерживающими)  клапанами,   установленными в системах кондиционирования, общеобменной, местной и технологической  вентиляции.

• Крутящий момент 4 Нм
• Номинальное напряжение 24 В ~
• Управление : плавное, сигналом 0…10 В=
• встроенный вспомогательный переключатель



Технические характеристики

Электрические параметры
Номинальное напряжение	24 В ~ 50/60 Гц ; 24 =
Диапазон номинального напряжения	19,2…28,8 В ~ 21,6…28,8 В =
Расчетная мощность	5 ВА Iмакс 5,8 мА при t = 5мс
Потребляемая мощность: во время работы двигателя при удержании	2,5 Вт 1 Вт
Соединение: питание- вспомогательные переключатели-	Кабель: 1 м , 4 × 0,75 мм2 1 м , 3 × 0,75 мм2
Вспомогательный переключатель точка переключения	- 1 однополюсный с двойным переключением 1мА…3А (0,5 А), 5 В=… 250 В ~5°
Функциональные данные
Крутящий момент : двигатель пружина	Мин. 4 Нм Мин. 4 Нм
Направление вращения	Выбирается установкой L/R
Угол поворота	Макс. 95°
Управляющий сигнал	0…10 В= при вх. сопротивлении 100 кОм (0,1 мА)
Рабочий диапазон	2…10 В = (управляющий сигнал Y)
Напряжение обр. связи U	2…10 В=, макс. 0,5 мА (для 0…100 % угла вращения)
Равность хода	±5%
Индикация положения	Механический указатель
Вращение клапана	Через передающее звено 12 мм (возможно 8/10 мм с адаптером)
Время поворота:	двигатель пружина 150 с 20 с (при t окр.ср = 20°С)
Уровень шума :	Двигатель Макс. 45 дБ Пружина 62 дБ
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54
Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды выше +75° С
Температура окружающей среды	Нормальная работа -30…+50° С Охранное положение -30…+75° С (24 часа)
Температура хранения	-40…+50° С
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	См. на след. странице
Вес	1630 г



Описание

Принцип действия

Электропривод управляется стандартным сигналом 0…10 В =. При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине , возвращает заслонку в защитное положение.

Сигнализация положений
Привод BLF24-SR содержит фиксированный микропереключатель для сигнализации конечного положения заслонки клапана. Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.

Ручное управление
Возможно ручное управление заслонкой, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.

Примечание
Электроприводы BLF24-SR поставляются только заводам – изготовителям противопожарных и дымовых клапанов

Купить привод БЕЛИМО BLF24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BLF24-SR мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BLF24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

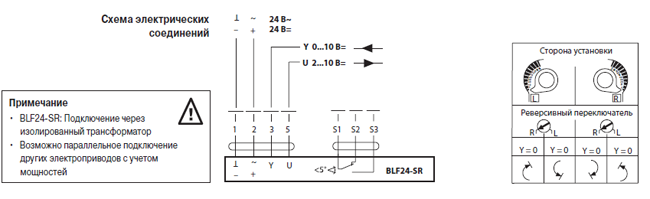

Электрическое подключение

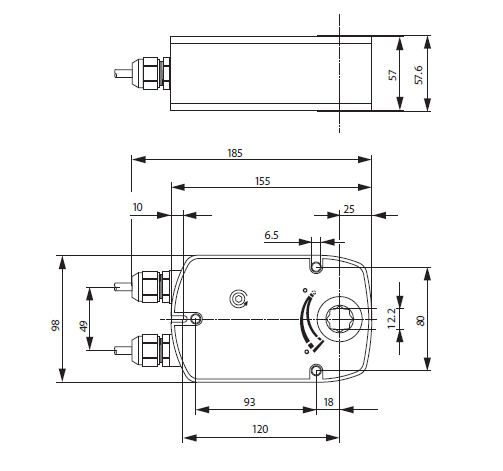

Габаритные размеры
