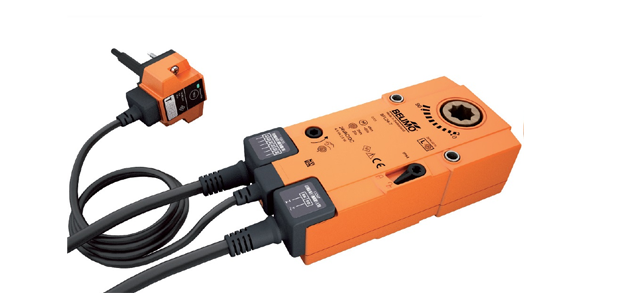

Привод BELIMO BFL230-T

Привод BELIMO BFL230-T

Электропривод для противопожарного крана BELIMO BFL230-T с терморазмыкающим механизмом, со встроенной пружиной, IP54. Привод для контроля противопожарных нормальных открытых (огнезадерживающих) клапанов небольшого размера, установленных в системе общеобменной, кондиционирования, технологической и местной вентиляции. Совмещен с термоэлектрическим устройством размыкания BAT (72°C).

  • Величина крутящего момента 4/3 Nm
  • Величина номинального напряжения 24 V ~/=, 230 V~
  • Система управления: закрыто / открыто
  • Два переключателя вспомогательных встроенных
  • Для монтажа на вал 12×12 mm



Электропривод для противопожарного крана BELIMO BFL230-T с терморазмыкающим механизмом, со встроенной пружиной, IP54. Привод для контроля противопожарных нормальных открытых (огнезадерживающих) клапанов небольшого размера, установленных в системе общеобменной, кондиционирования, технологической и местной вентиляции. Совмещен с термоэлектрическим устройством размыкания BAT (72°C).

  • Величина крутящего момента 4/3 Nm
  • Величина номинального напряжения 24 V ~/=, 230 V~
  • Система управления: закрыто / открыто
  • Два переключателя вспомогательных встроенных
  • Для монтажа на вал 12×12 mm



Технические характеристики

Электрические характеристики
Величина номинального напряжения 230 V~ 50/60 Hz
Диапазон напряжения (номинальное) от 198 до 264 V~
Величина расчетной мощности 6,5 VA I max 4 A при t = 5 ms
Величина потребляемой мощности
- во время удержания
- при работе двигателя

1,1 Вт
3,5 Вт

Тип соединения:
- вспомогательные переключатели
- питание / управление

Кабель безгалогеновый:
1 m, 6×0,75 mm2
1 m, 2×0,75 mm2

Тип вспомогательных
переключателей
— точки переключения
два с двойным переключением однополюсных
от 1 mA до 3 A (0,5 A), 250 V~
5° / 80°
Длина соединительного кабеля BAT  0,5 m
Функциональные характеристики

Величина крутящего момента:
- пружина
- двигатель


Min 3 Nm
Min 4 Nm
Направление вращения Выбирается при установке L/R
Наличие ручного управления С фик. положения
Величина угла поворота Max 95°
Время поворота:
- пружина
- двигатель

20 s при от –10 до +55 °С / ‹60 s при от –30 до –10 °С
‹60 s / 90°
Макс. уровень шума:
- пружина
- двигатель

‹62 dB
‹43 dB
Вращение крана По средствам передающего звена 12×12 mm, сквозной проход
Индикатор положения Мех. указатель
Длит. срока службы Min охранных положений 60000
Уровень безопасности
Темп. срабатывания ТРУ температура снаружи воздуховода 72°С
Темп. внутри воздуховода 72°С
Степень защиты Защитная изоляция - II
Степень защиты вспом. переключателей Защитная изоляция - II
Класс защиты корпуса IP54 при любом положении установки
Безопасная темп. Занятие защитного положения осуществляется при темп. окр. среды до +75° С
Темп. окружающей среды от –30 до +55 °C
Темп. хранения от –40 до +55 °C
Тех. обслуживание Не нуждается
Габариты / масса
Габариты Смотрите на следующей странице
Масса 1,2 kg





Описание

Основы принципа действия
Перемещении заслонки клапана в нормальную рабочую позицию в электроприводе взводит возвратную пружину. При прекращении питания энергия в пружине устанавливает заслонку в защитную позицию.
Фиксирование защитной позиции при пожаре специальным механизм Safety Position Lock™ надежно закрепляет противопожарный кран в защитной позиции для достижения максимального уровня безопасности. Схема технического решения для данной функции электроприводов серий BFL и BFN запатентована.

Термовыключатель BAT
Первый предохранитель (вставка плавкая) активируется при температуре окружающей среды свыше 72°С. Второй предохранитель активируется при температуре внутри воздуховода свыше 72°С. Оба механизма обеспечивают постоянное отключение питания, что делает включение электропривода невозможным.


Светодиод загорается в случае:

  • подачи на привод электропитания
  • отсутствия повреждений плавких вставок
  • не включен режим тестирования


Примечание
Функционирование BAT гарантировано только при подключенном электроприводе к электросети.


Сигнализация позиций
Привод БЕЛИМО BFL230-T оснащен двумя фиксированными микропереключателями для обозначения конечных позиций клапана. У контактов микропереключателей имеются серебряное/золотое покрытие , xnj позволит присоединять их к цепям слабых токов (уровня mA) ,а также в мощные цепи (уровня A) на основе спецификации. Необходимо обращать внимание на то, что при подачи сильного тока на них, микропереключатели не станут реагировать на токи слабые. Промежуточная позиция заслонок клапана определяется механическим указателем на приводе.

Наличие ручного управления
Возможность ручного управления электроприводом, а также его фиксирование в любой позиции. Снятие блокировки производится вручную или автоматически после подачи питания на электропривод.

Примечание
Электроприводы BELIMO BFL230-T поставляются исключительно заводам-изготовителям противопожарных кранов.

Заказать привод БЕЛИМО BFL230-T, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47

Оптовая цена и скидки для электропривода БЕЛИМО BFL230-T обсуждаются индивидуально.

Для привода воздушной заслонки BELIMO BFL230-T действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

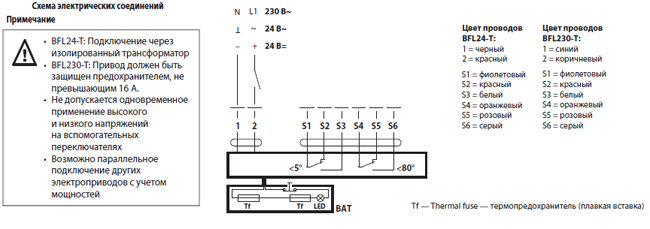

Электрическое подключение

 Электрическое подключение BFL230-T

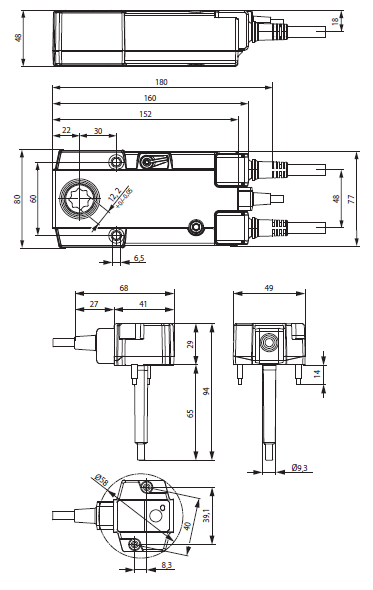

Габаритные размеры

Габаритные размеры BFL230-T
