Привод электронный позволяет оказывать управляющее воздействие на клапаны огнезадерживающего типа, которые устанавливаются в вентиляционных системах местной, общеобменной и технологической вентиляции.

• Момент крутящий 18/12Nm.
• Напряжение номин. 24 V ~/= , 230 V~.
• Управление устройством: открыть или закрыть.
• Два встроенных дополнительных переключателя.

Привод электронный позволяет оказывать управляющее воздействие на клапаны огнезадерживающего типа, которые устанавливаются в вентиляционных системах местной, общеобменной и технологической вентиляции.

• Момент крутящий 18/12Nm.
• Напряжение номин. 24 V ~/= , 230 V~.
• Управление устройством: открыть или закрыть.
• Два встроенных дополнительных переключателя.

Технические характеристики

Электронный привод Belimo модели BF24 позволяет управлять противопожарными клапанами нормально открытого типа, которые монтируются в системах вентиляции помещений.

Электрические характеристики
Напряжение сети номинальное	24V~ 50/60 Гц 24=
Напряжение сети номинальное, диапазон	19,2-28,8V~ 21,6-28,8V=
Мощность расчетная	10 ВА I max. 8,3А при  условии t = 5ms
Функциональные параметры
Момент крутящий двигателя пружины	Min. 18Nm Min. 12Nm
Вращение, направление	Устанавливается L или R
Максимальный поворот под углом	105 градусов, включая 5 градусов в конечных положениях
Индикатор положения	Механический
Вращение огнезадерживающего клапана	12 mm (10mm с использованием адаптера)
Продолжительность поворота привода: двигателя пружины	приблизительно 16 секунд (при условии окр. среды t°  20°С)
Шум от двигателя от пружины	Max 45 дБ приблизительно 62 дБ
Безопасность и защита
Защита	III класс (для низкого напряжения)
Защита корпуса, степень	IP54
Температура функционирования	Привод приводит заслонку в защитную позицию при температурном условии больше +75° С
Температура окр. среды	–30° до +50 °C
Температурные условия хранения	–40° до +80 °C
Тех. обслуживание	Не требуется
Размер и масса	Указано на следующей странице
Размерные параметры устройства
Размер	Смотрите на следующей странице
Масса	2,8 кг



Описание

Работа

Взвод возвратной пружины привода производится в момент перемещения заслонки в нормальное положение. В тот момент, когда подача питания на привод прекращается, пружина возвращает заслонку в начальное защитное положение.

Сигнализация позиции

Электронный привод заслонки Белимо BF24 имеет сигнализацию позиций, которая обеспечена фиксированными микропереключателями.

Управление
Привод имеет возможность ручного управления и фиксирования заслонки в любой позиции. Привод можно разблокировать вручную или путем подачи электропитания.

Дополнительно

Приводы заслонки Белимо BF24 поставляются заводам – изготовителям дымовых, противопожарных клапанов. Также вы можете Belimo купить, и узнать на электропривод Belimo bf цену в ООО "Марк".

БЕЛИМО BF24 купить, узнать на БЕЛИМО BF24 цену можно по телефону: 8 (499) 201-22-47

BELIMO купить, а также узнать на Белимо цену можно в компании "Марк". Цены и скидки на продукцию компании БЕЛИМО обсуждаются индивидуально.

Совместно с приводом вы получите гарантию от производителя сроком на пять лет, паспорт, сертификат соответствия продукта.

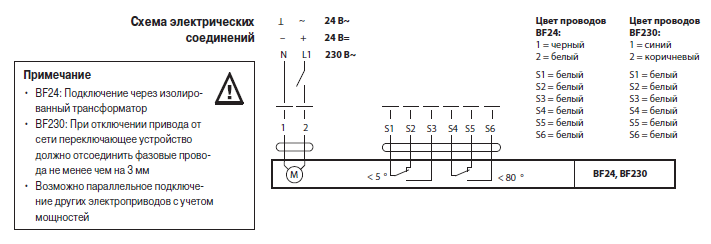

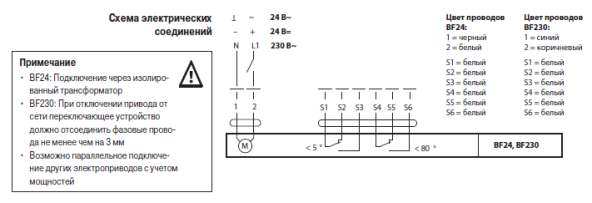

Электрическое подключение

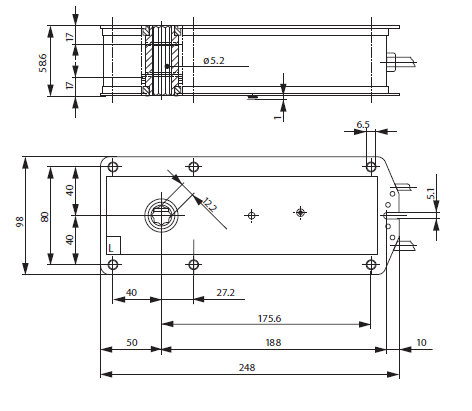

Габаритные размеры, мм
