Электропривод для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции. Совмещенный с термоэлектрическим выключающим устройством с кнопкой тестирования BAE72B-S.

• Крутящий момент 18/12 Нм.
• Номинальное напряжение 24 В ~/= , 230 В~.
• Управление : открыто / закрыто.
• 2 встроенных вспомогательных переключателя.

Электропривод для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции. Совмещенный с термоэлектрическим выключающим устройством с кнопкой тестирования BAE72B-S.

• Крутящий момент 18/12 Нм.
• Номинальное напряжение 24 В ~/= , 230 В~.
• Управление : открыто / закрыто.
• 2 встроенных вспомогательных переключателя.

Технические характеристики

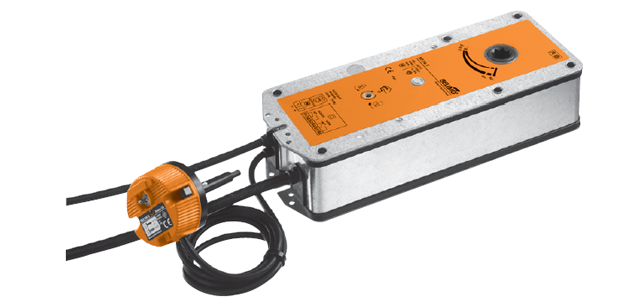

Электропривод BELIMO BF230-T предназначен для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции. Совмещенный с термоэлектрическим выключающим устройством с кнопкой тестирования BAE72B-S.

Электрические параметры
Номинальное напряжение	230 В~ 50/60 Гц
Диапазон номинального напряжения	198…264 B~
Расчетная мощность	12,5 ВА I макс. 500 мА при t = 5 мс
Потребляемая мощность во время работы двигателя при удержании	8 Вт 3 Вт
Соединение Кабель:	1 м, 2 х 0,75 мм2 1 м, 6 х 0,75 мм2
Вспомогательные переключатели - точки переключения 2 однополюсных с двойным переключением	1 мА…6 A (3 A), 5 В=…250 В~ 5°, 80°
Функциональные данные
Крутящий момент: двигатель пружина	Мин. 18 Нм Мин. 12 Нм
Температура срабатывания выключателей	Tf1: температура снаружи воздуховода 72°С Tf2 + Tf3: температура внутри воздуховода 72°С
Направление вращения	Выбирается установкой L/R
Угол поворота	Макс. 95°, (включая 5° предварительного взвода пружины на заводе изготовителе)
Индикация положения	Механический указатель
Вращение клапана	Через передающее звено 12 мм (возможно 10 мм с адаптером)
Время поворота: двигатель пружина	140 с 16 с (при t° окр. ср. = 20 °С)
Уровень шума: двигатель пружина	Макс. 45 дБ Пружина ≈ 62 дБ
Безопасность
Класс защиты	II (все изолировано)
Степень защиты корпуса	IP54
Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды выше +75° С
Температура окружающей cреды	–30° ... +50 °C
Температура хранения	–40° ... +50 °C
Размеры / вес
Размеры	См. на след. странице
Вес	3100 г



Описание

Принцип действия

При перемещении заслонки клапана в нормальное рабочее положение в электроприводе воздушной заслонки Belimo BF230-T взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.

Термовыключатель BAE72B-S

Термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С. Заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С. Оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно.

Светодиод светится в случае:

• на привод подается электропитание;
• температура окружающей среды ниже температуры перегорания плавкой вставки;
• кнопка тестирования нажата.

Примечание: Tf1 нельзя перенастраивать или изменять.

Сигнализация положений

Электропривод воздушной заслонки Белимо BF230-T содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана.

Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.

Ручное управление

Возможно ручное управление клапаном, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на Belimo BF230-T поворотный привод Белимо.

Примечание

Привод воздушной заслонки Белимо BF230-T поставляются только заводам – изготовителям противопожарных и дымовых клапанов.

Купить привод БЕЛИМО BF230-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BF230-T мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BF230-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

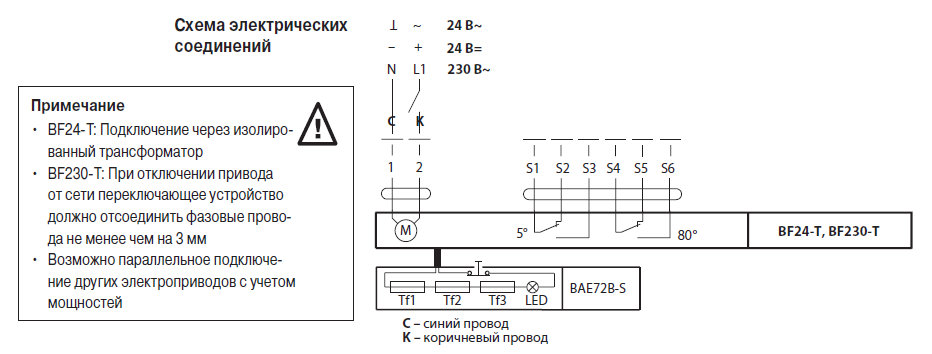

Электрическое подключение

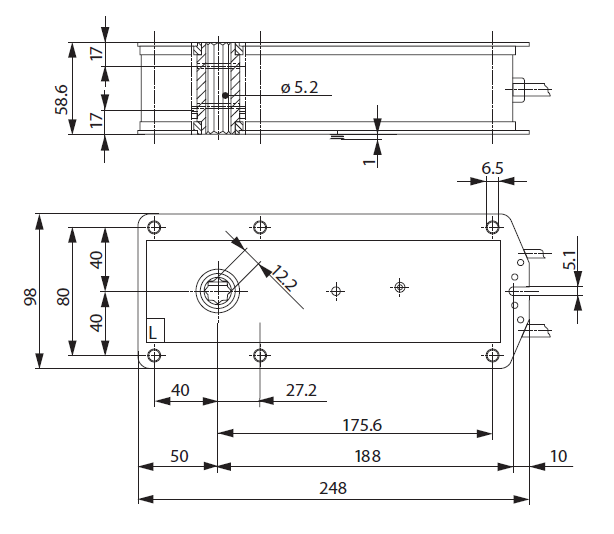

Габаритные размеры, мм
