Привод BELIMO SHQ24A-MF100

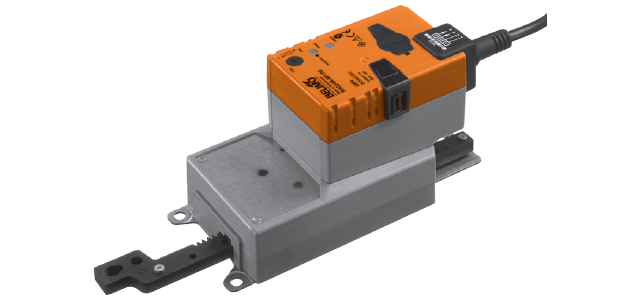

Линейные электроприводы Belimo очень быстрого срабатывания SHQ24A-MF100

Привод воздушной заслонки, Ручное управление кнопкой с самовозвратом, IP54.



Привод воздушной заслонки, Ручное управление кнопкой с самовозвратом, IP54.



Технические характеристики

Артикул SHQ24A-MF100
Вспомогательные переключатели Нет
Кабель 1 м, 4 x 0.75 мм²
Крутящий момент 200 Н
Питание 24 В~/=
Площадь заслонки ≈ 1,3 м²
Присоединение Шток
Серия SHQ
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing

13 W @ nominal torque
2 W
23 VA (I max. 20 A @ 5 ms)
Connection Cable 1 m, 4 x 0.75 mm2
Functional data
Actuating force Min. 200 N @ nominal voltage
Control Control signal Y DC 0 ... 10 V, input impedance 100 kΩ
Operating range DC 2 ... 10 V
Position feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA
Position accuracy ±5%
Direction of stroke Reversible with switch 0 / 1
Direction of stroke at Y = 0 V At switch position 1 resp. 0
Manual override Gearing latch disengaged with pushbutton, can be locked
Stroke adjustment 20 ... 100 mm, adjustable in 20 mm-steps, can be limited at both ends with mechanical end stops
Stroke limiting Min. 40 mm
Running time 7 s / 100 mm
Automatic adjustment of operating range and measuring signal U to match the mechanical stroke adjustment Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool
Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%
ZS (intermediate position, only AC)= 50%
Sound power level 52 dB (A)
Negative torque! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP54 in any mounting position NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 0.8 kV
Control pollution degree 3
Ambient temperature! –30 ... +40°C (no restrictions) +40 ...+50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Non-operating temperature –40 ... +80°C
Ambient humidity 95% r.H., non-condensating
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 7
Weight Approx. 1.25 kg

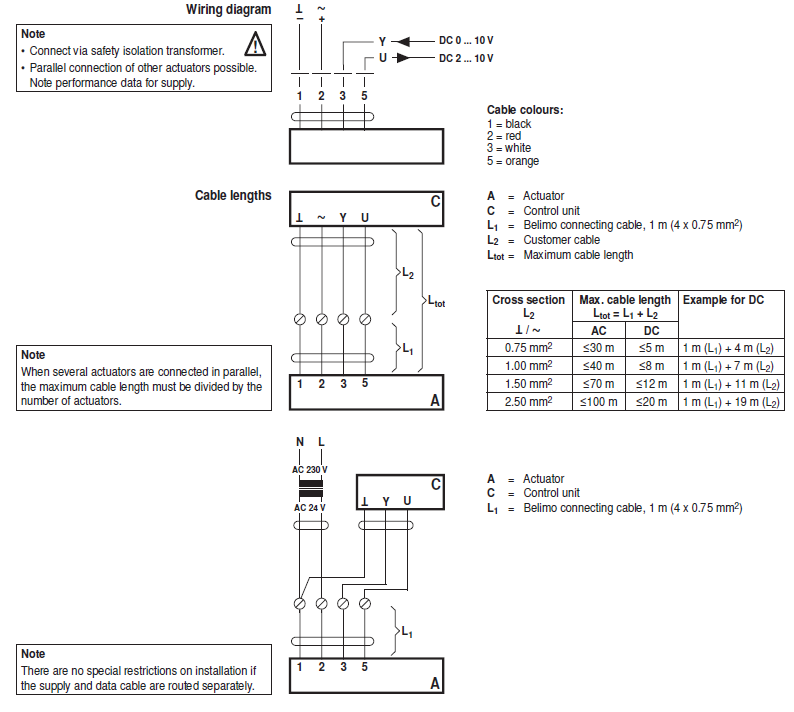

Электрическое подключение

 Электрическое подключение SHQ24A-MF100

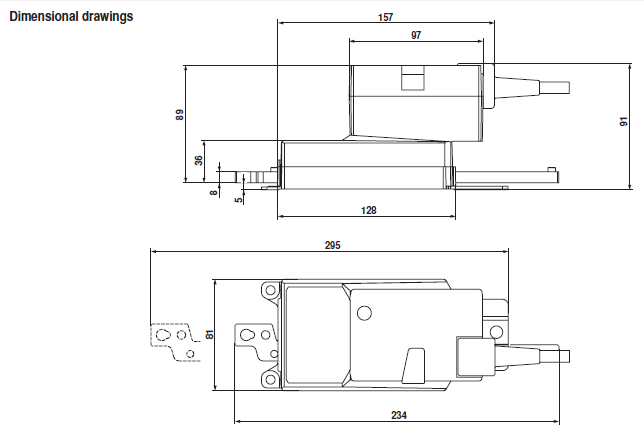

Габаритные размеры

Габаритные размеры SHQ24A-MF100





Скачать PDF



Скачать PDF (1,27 Мбайт)

Сертификат BELIMO (775 Кбайт)
