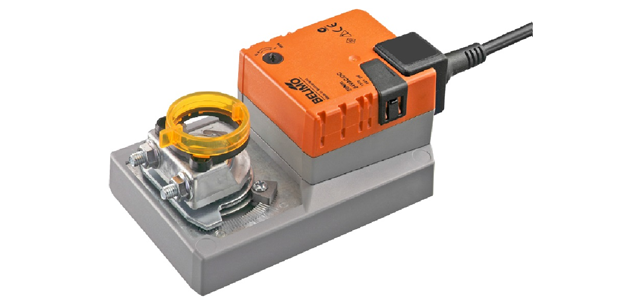

Привод BELIMO SMD24A
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP54.
Технические характеристики
-
Артикул SMD24A Вспомогательные переключатели Нет Кабель 1 м, 3 x 0.75 мм² Крутящий момент 16 Нм Питание 24 В~/= Площадь заслонки ≈ 3,2 м² Присоединение Универсальный захват Серия SMD Управление Откр/Закр; 3-поз. Electrical data Nominal voltage AC/DC 24 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 19.2 V ... 28.8 V / DC 21.6 V ... 28.8 V Power consumption in operation 4 W Power consumption at rest 0.5 W Power consumption dimensioning 6.5 VA Power consumption dimensioning note Imax 8.2 A @ 5 ms Connection supply / control Cable 1 m, 3 x 0.75 mm² Functional data Torque motor min. 16 Nm Direction of rotation motor As an option with switch 0 (counter-clockwise rotation) / 1 (clockwise rotation) Manual override Gear disengagement with push-button, can be locked Angle of rotation max. 95 °, can be limited on both sides with adjustable mechanical end stops Running time motor 20 s / 90° Sound power level motor max. 55 dB (A) Spindle driver Universal spindle clamp reversible 10...20 mm Position indication mechanical, plug-in Safety Protection class IEC/EN III safety extra-low voltage Protection class UL UL Class 2 Supply Degree of protection IEC/EN IP54 Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2 EMC CE in accordance with 2004/108/EC Certification IEC/EN Certified to: IEC/EN 60730-1 and IEC/EN 60730-2-14 Certification UL CULus in accordance with UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage supply / control 0.8 kV Control pollution degree 3 Ambient temperature -30 °C ... 50 °C Non-operating temperature -40 °C ... 80 °C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight approx. 1 kg Электрическое подключение
-

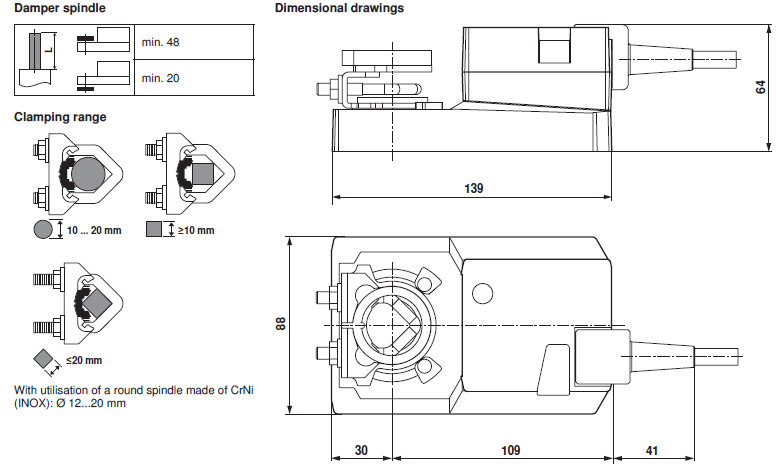

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (957 Кбайт)
Сертификат BELIMO (775 Кбайт)
