Привод BELIMO SMD230A

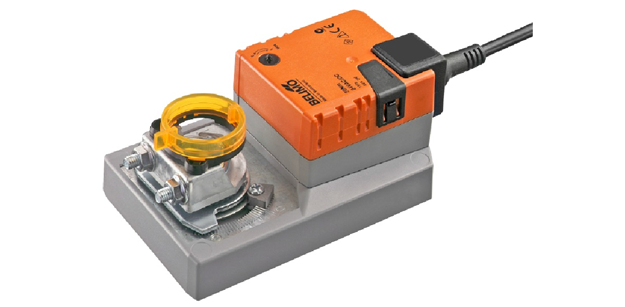

Электроприводы Belimo очень быстрого срабатывания SMD230A

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



Технические характеристики

Артикул SMD230A
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 16 Нм
Питание 230 В~
Площадь заслонки ≈ 3,2 м²
Присоединение Универсальный захват
Серия SMD
Управление Откр/Закр; 3-поз.



Electrical data
Nominal voltage AC 100 ... 240 V, 50/60 Hz
Nominal voltage range AC 85 ... 265 V
Power consumption
In operation
At rest
For wire sizing

4.5 W @ nominal torque
1 W
8 VA
Connection Cable 1 m, 3 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 16 Nm @ nominal voltage
Direction of rotation Reversible with switch 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops
Running time 20 s / 90°
Sound power level Max. 55 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class II Totally insulated
Degree of protection IP54 NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Low voltage directive CE according to 2006/95/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 4 kV
Control pollution degree 3
Ambient temperature range –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity range 95% r.h., non-condensating
Maintenance Maintenance-free
Dimensions / Weight
Dimensions. See «Dimensions» on page 2
Weight Approx. 1 kg

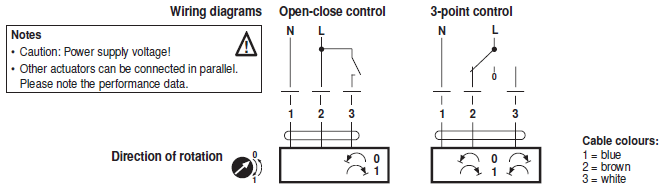

Электрическое подключение

 Электрическое подключение SMD230A

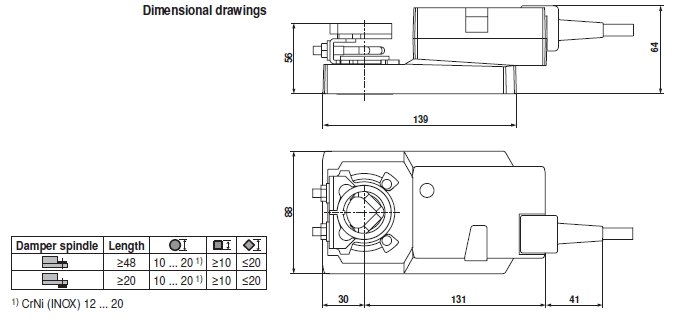

Габаритные размеры

Габаритные размеры SMD230A
