Привод BELIMO SHQ24A100

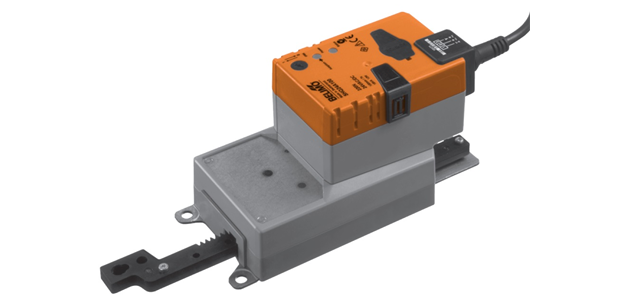

Электроприводы Belimo очень быстрого срабатывания SHQ24A100

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



Технические характеристики

Артикул

SHQ24A100
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 200 Н
Питание 24 В~/=
Площадь заслонки ≈ 1,3 м²
Присоединение Шток
Серия SHQ
Управление Откр/Закр



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing
13 W @ nominal torque
2 W
23 VA (I max. 20 A @ 5 ms)
Connection Cable 1 m, 3 x 0.75 mm2
Functional data
Actuating force Min. 200 N @ nominal voltage
Direction of stroke Reversible with switch 1 resp. 0
Manual override Gearing latch disengaged with pushbutton, can be locked
Stroke adjustment 40 ... 100 mm, adjustable in 20 mm-steps, can be limited at both ends with mechanical end stops
Stroke limiting Min. 40 mm
Running time 7 s / 100 mm
Automatic adjustment of operating range to match the mechanical stroke adjustment Manual triggering of the adaption by pressing the «Adaption» button
Sound power level 52 dB (A)
Negative torque ! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP54 in any mounting position NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 0.8 kV
Control pollution degree 3
Ambient temperature! –30 ... +40°C (no restrictions) +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Non-operating temperature –40 ... +80°C
Ambient humidity 95% r.H., non-condensating
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 4
Weight Approx. 1.25 kg

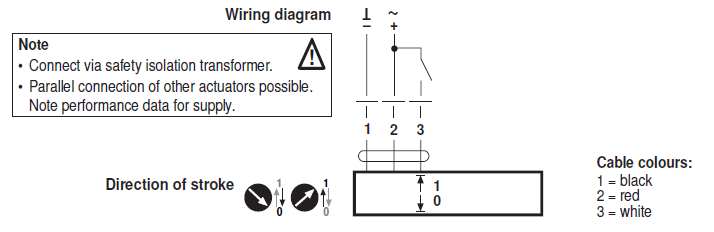

Электрическое подключение

 Электрическое подключение SHQ24A100

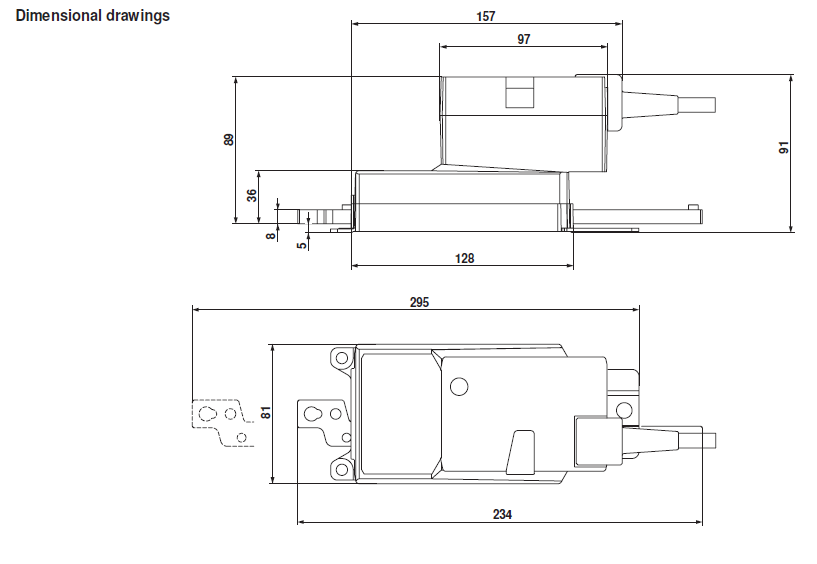

Габаритные размеры

Габаритные размеры SHQ24A100
