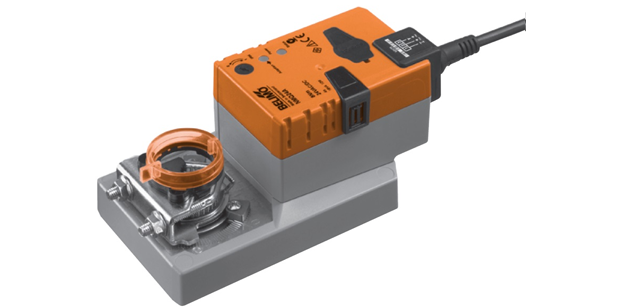

Электропривод Belimo NMQ24A-SR применяется в сфере обработки и подготовки воздуха в зданиях строительного назначения. Привод регулирует работы защитных воздушных заслонок с поверхностью до 1,5 м².

• Вращающий момент двигателя – 8 Нм
• Номинальное U – AC/DC 24 В, 50/60 Гц
• Аналоговый сигнал управления от 0 до 10 В; сигнал обратной связи от 2 до 10 В
• Время срабатывания 4 сек

Электропривод Belimo NMQ24A-SR применяется в сфере обработки и подготовки воздуха в зданиях строительного назначения. Привод регулирует работы защитных воздушных заслонок с поверхностью до 1,5 м².

• Вращающий момент двигателя – 8 Нм
• Номинальное U – AC/DC 24 В, 50/60 Гц
• Аналоговый сигнал управления от 0 до 10 В; сигнал обратной связи от 2 до 10 В
• Время срабатывания 4 сек

Технические характеристики



Данные по электричеству
Номинальное U	24 В Интервал AC/DC 19,2/21,6 – 28,8 В
Частота переменного тока	50/60 Гц
Потребление N	23 ВА – при калибровке (расчетный параметр), при Imax = 20 A 13 Вт – в процессе работы (при 8 Нм) 2 Вт – вне работы
Подключение к питанию	Кабельное, длина 100 см, 4 x 0,75 мм2
Данные по функциональности
Вращающий момент двигателя минимальный	8 Нм (при 24 В)
Управление	Управл-й сигнал Y: 0 – 10 В, при R на входе 100 кОм Рабочий диапазон Y: 2 – 10 В Обратный сигнал U: 2 – 10 В, при Imax = 0,5 мА
Отклонение управляющего сигнала	+/- 5%
Поворот привода	Направление реверсивное, задается с помощью переключателя 0/1 (влево/вправо)
Управление ручное	Есть. Для выведения зубчатого редуктора из зацепленного положения нажать на кнопку (может блокироваться)
Допустимый поворот привода	Угол ≤ 95°. Настраивается и ограничивается начиная с 30° механич. упорами
Время срабатывания на 90°	4 сек
Регулирование диапазона работы Y и сигнала U в соответствии с углом поворота привода	Вручную нажатием кнопки ADAPTION на корпусе
Шум двигателя при работе	≤ 52 дБ
Индикатор позиций	Указатель съемный (механич.)
Отрицательный вращающий момент	≤ 50% от 8 Нм (Важно: использовать только с ограничителями)
Безопасность эксплуатации
Защита от тока	Экстра-низкие U (3-й класс)
Защита корпуса	Протокол IP54, от позиции установки не зависит
ЭМС	Директива 2004/108/EU
t окруж. среды	От –30°C до +40°C (возможно +50°C, но только с ограничениями)
t хранения	От –40°C до + 80°C
Относительная влажность	95%, без конденсации
Тех. поддержка	Нет
Масса	0,97 кг



Описание

Принцип управления

Управление электроприводом Belimo NMQ24A-SR происходит аналоговым сигналом от 0 до 10 В, согласно которому привод занимает нужную позицию. Текущее положение показывает сигнал U (измеряемое напряжение), который также выступает управляющим сигналом для других приводов.

Процесс монтажа

Устройство Belimo NMQ24A-SR фиксируется на заслонке захватом, поставляемым в комплекте с приводом. Для предотвращения поворота привода после установки он устанавливается на специальном кронштейне.

Управление вручную

Для управления вручную нужно нажать на самовозвратную кнопку, расположенную на корпусе электропривода Belimo NMQ24A-SR. После этого зубчатый редуктор будет выведен из зацепления, а привод отсоединен до тех пор, пока кнопка находится в нажатом состоянии.

Надежность эксплуатации

В приводе Belimo NMQ24A-SR предусмотрено автоматическое отключение, как только будут пройдены финальные позиции. Это обеспечивает высокую степень надежности и защиты привода от перегрузки в процессе работы.

Базовая позиция

При первом включении привода Belimo NMQ24A-SR запускается процесс адаптации и привод переходит в базовое положение. После этого электропривод занимает положение, продиктованное управляющим сигналом. (см. рисунок ниже).

Для уточнения стоимости устройства, а также оформления заказа на привод Belimo NMQ24A-SR звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантийный срок на электропривод Belimo NMQ24A-SR – пять лет. К устройству прилагаются паспорт и сертификат соответствия.

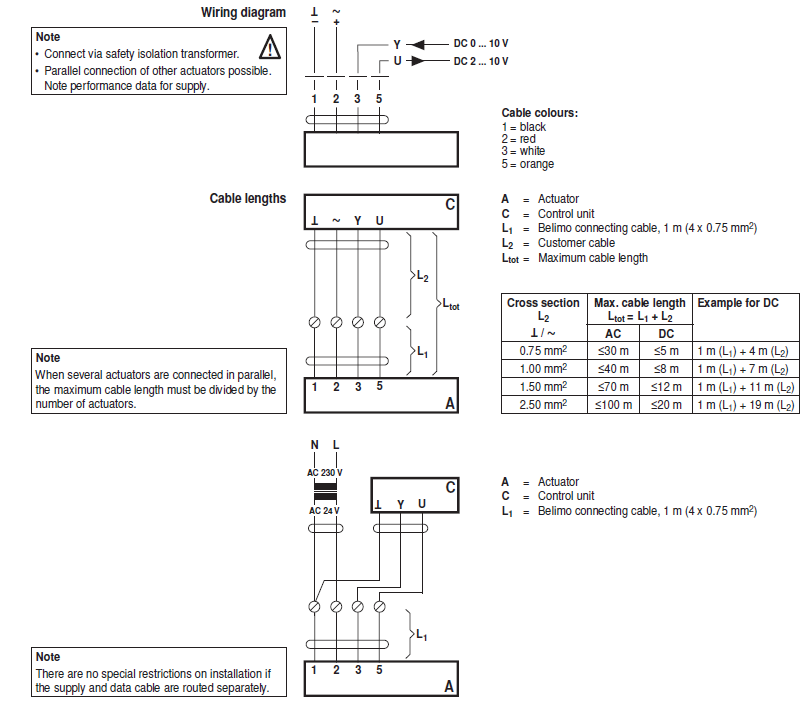

Электрическое подключение

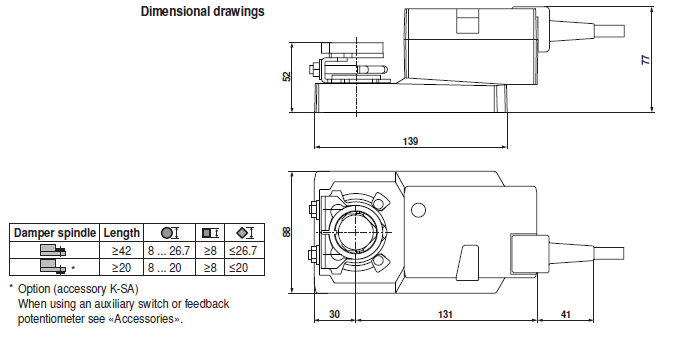

Габаритные размеры





Скачать PDF



Скачать PDF (1,15 Мбайт)

Сертификат BELIMO (775 Кбайт)
