Привод BELIMO NMQ24A-MF

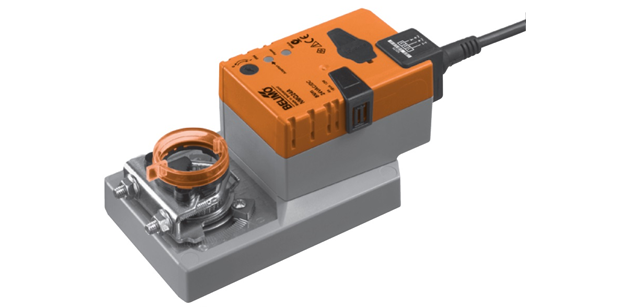

Электроприводы Belimo очень быстрого срабатывания NMQ24A-MF

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



Технические характеристики

Артикул NMQ24A-MF
Вспомогательные переключатели Нет
Кабель 1 м, 4 x 0.75 мм²
Крутящий момент 8 Нм
Питание 24 В~/=
Площадь заслонки ≈ 1,5 м²
Присоединение Универсальный захват
Серия NMQ
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing

13 W @ nominal torque
2 W
23 VA (I max. 20 A @ 5 ms)
Connection Cable 1 m, 4 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 8 Nm @ nominal voltage
Control Control signal Y DC 0 ... 10 V, input impedance 100 kΩ
Operating range DC 2 ... 10 V
Position feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA
Position accuracy ±5%
Direction of rotation Reversible with switch 0 / 1
Direction of motion at Y = 0 V At switch position 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops
Angle of rotation limiting min. 30°
Running time 4 s / 90°
Automatic adjustment of operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool
Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%
ZS (intermediate position, only AC)= 50%
Sound power level 52 dB (A)
Position indication Mechanical, pluggable
Negative torque ! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP54 in any mounting position NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification C ertified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 0.8 kV
Control pollution degree 3
Ambient temperature ! –30 ... +40°C (no restrictions) +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Non-operating temperature –40 ... +80°C
Ambient humidity 95% r.H., non-condensating
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 6
Weight Approx. 970 g

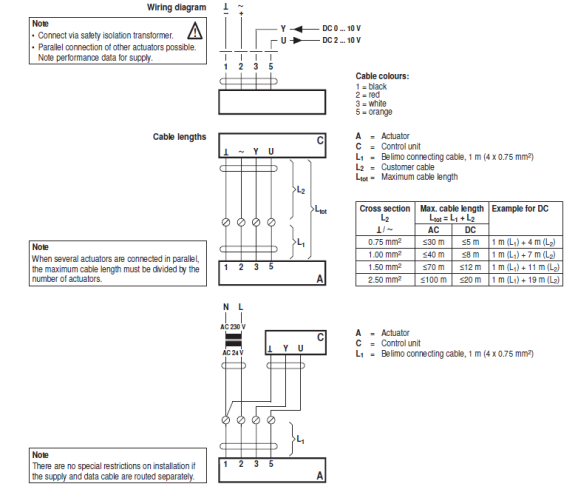

Электрическое подключение

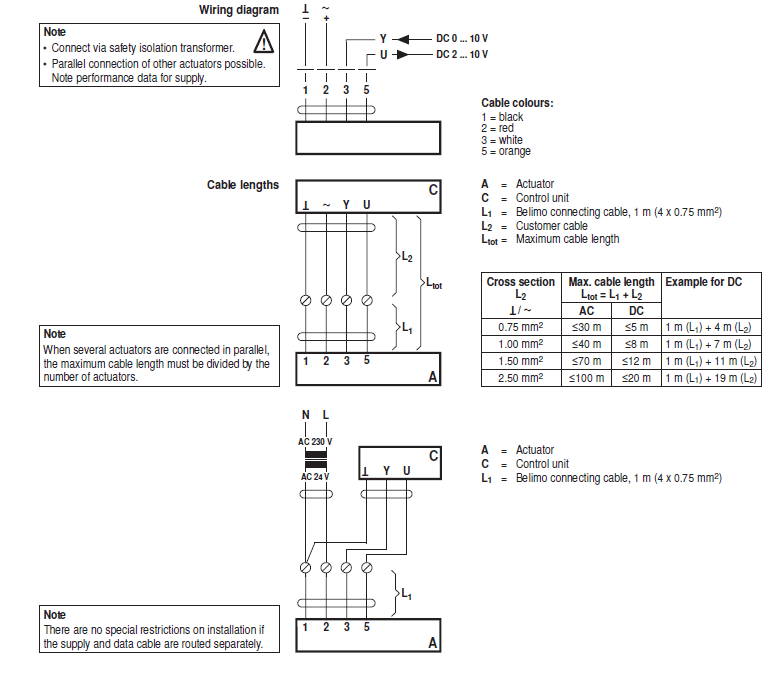

 Электрическое подключение NMQ24A-MF

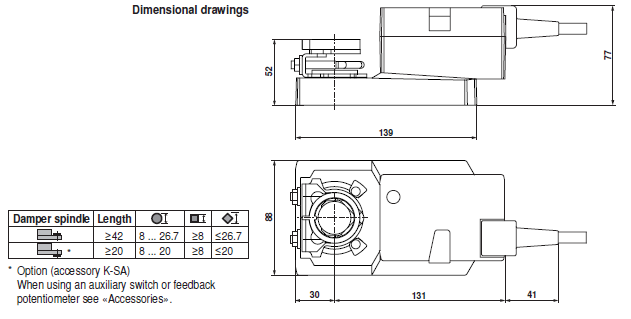

Габаритные размеры

Габаритные размеры NMQ24A-MF





Скачать PDF



Скачать PDF (1,19 Мбайт)

Сертификат BELIMO (775 Кбайт)
