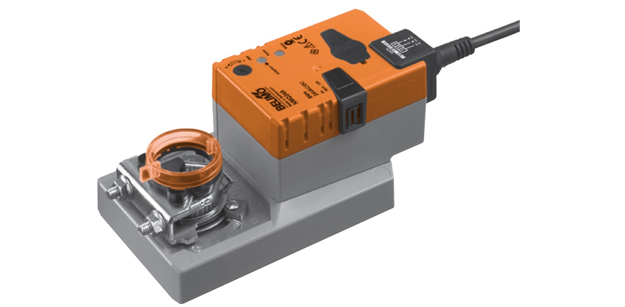

Электрический привод Belimo NMQ24A управляет воздушным заслонками в вентиляции и кондиционировании воздуха с зданиях и сооружениях строительного назначения. S заслонки не более 1,5 кв.м.

• Момент силы двигателя – 8 Нм
• Номинальное Unom – AC/DC 24 В
• Управление по схеме Открыто-Закрыто (3-позиционное управление не предусмотрено)
• Время работы - 4 секунды

Электрический привод Belimo NMQ24A управляет воздушным заслонками в вентиляции и кондиционировании воздуха с зданиях и сооружениях строительного назначения. S заслонки не более 1,5 кв.м.

• Момент силы двигателя – 8 Нм
• Номинальное Unom – AC/DC 24 В
• Управление по схеме Открыто-Закрыто (3-позиционное управление не предусмотрено)
• Время работы - 4 секунды

Технические характеристики



Харак-ки электричества
Unom (напряжение)	AC/DC 24 В Интервал AC/DC 19,2/21,6 – 28,8 В
Частота тока	50/60 Гц
Мощность (потребление)	23 ВА – при калибровке (расчетный параметр), при Imax = 20 A 13 Вт – работа (при 8 Нм) 2 Вт – состояние покоя
Подключение к источнику питания	Кабель, 100 см, 4 x 0,75 мм2
Функциональные харак-ки
Момент силы двигателя	Миним. 8 Нм (при 24 В)
Направление поворота привода	Выбирается посредством переключателя 0/1 (против/по часовой стрелке); реверсивное
Наличие ручного режима управления	Есть. Чтобы вывести редуктор из зацепления, нажать самовозвратную кнопку, может блокироваться
Поворотный угол	Максим. 95°. Угол настраивается за счет концевых упоров. Минимальный угол - 30°
Время работы	4 сек (для 90°)
Регулирование диапазона работы Y и сигнала U в соответствии с углом поворота привода	Вручную нажатием кнопки ADAPTION на корпусе
Шумовой уровень двигателя	Максим. 52 дБ
Индикатор позиций	Указатель съемный (механич.)
Отрицательный момент силы	Не более 50% от 8 Нм (Используется только с ограничителем)
Харак-ки безопасности
Класс защиты от тока	III – экстра-низкие U
Протокол защиты корпуса	, в любой позиции
ЭМС	Директива 2004/108/EC
Окружающая t при работе	–30°C …+40°C (макс. +50°C, но только с ограничениями)
t хранения	–40°C … + 80°C
Влажность воздуха отн.	95%, не конденсируется
Тех. поддержка	Нет
Масса	0,97 кг

Описание

Механизм установки привода

Электропривод Belimo NMQ24A монтируется на заслонку за счет универсального захвата (входит в базовую комплектацию). Для предотвращения поворота привода в процессе работы он стабилизируется фиксатором.

Управление вручную

Для управления электроприводом Belimo NMQ24A вручную необходимо нажать на самовозвратную кнопку, расположенную на корпусе. После этого зубчатый редуктор будет выведен из зацепления, а привод отсоединен до тех пор, пока кнопка находится в таком положении.

Надежность эксплуатации

Электропривод Belimo NMQ24A автоматическое отключается после прохождения финальных позиций. Это обеспечивает высокую степень надежности и защиты от перегрузки в процессе эксплуатации.

Базовое положение

При первом включении устройства Belimo NMQ24A запускается процесс адаптации, и привод переходит в базовое положение. После этого положение привода задается управляющим сигналом.

Для уточнения цены, а также оформления заказа на электропривод Belimo NMQ24A звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантийный срок на электропривод Belimo NMQ24A – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

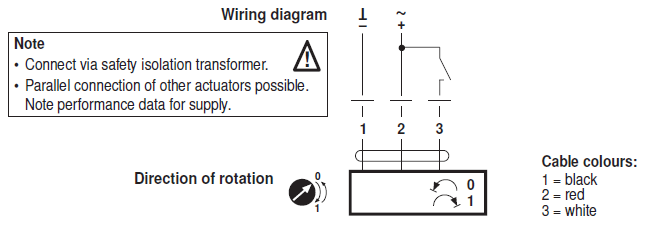

Электрическое подключение

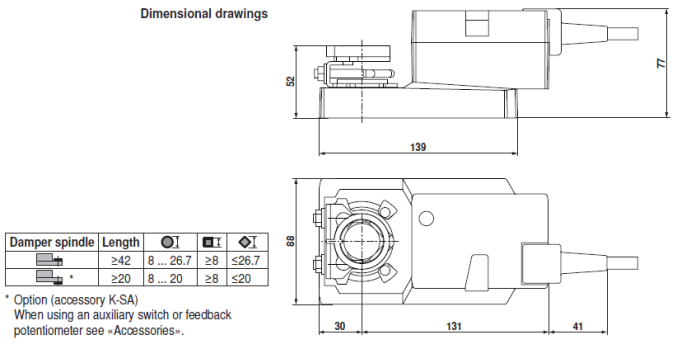

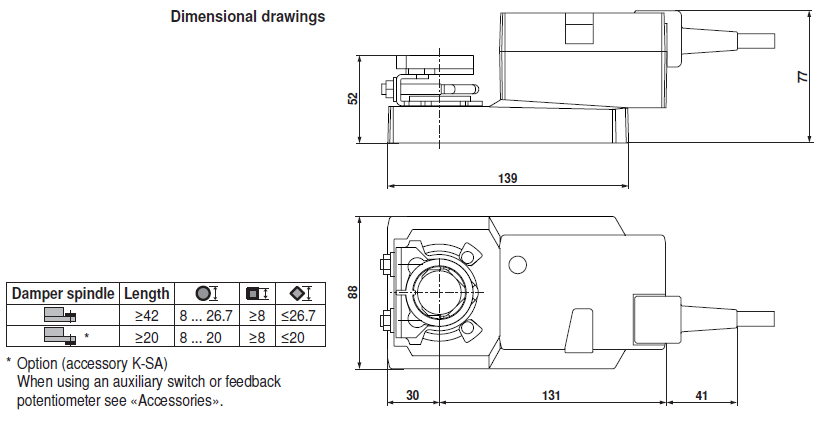

Габаритные размеры
