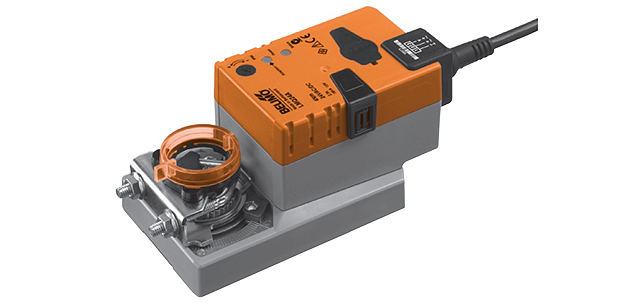

Привод BELIMO LMQ24A-SR
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP54.
Технические характеристики
-
Артикул LMQ24A-SR Вспомогательные переключатели Нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 4 Нм Питание 24 В~/= Площадь заслонки ≈ 0,8 м² Присоединение Универсальный захват Серия LMQ Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
13 W @ nominal torque
2 W
23 VA (I max. 20 A @ 5 ms)Connection Cable 1 m, 4 x 0.75 mm2 Functional data Torque (nominal torque) Min. 4 Nm @ nominal voltage Control
Control signal Y
Operating range
DC 0 ... 10 V, input impedance 100 kΩ
DC 2 ... 10 VPosition feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA Position accuracy ±5% Direction of rotation Reversible with switch 0 / 1 Direction of motion at Y = 0 V At switch position 0 resp. 1 Manual override Gearing latch disengaged with pushbutton, can be locked Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops Angle of rotation limiting min. 30° Running time 2.5 s / 90° Automatic adjustment of operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%

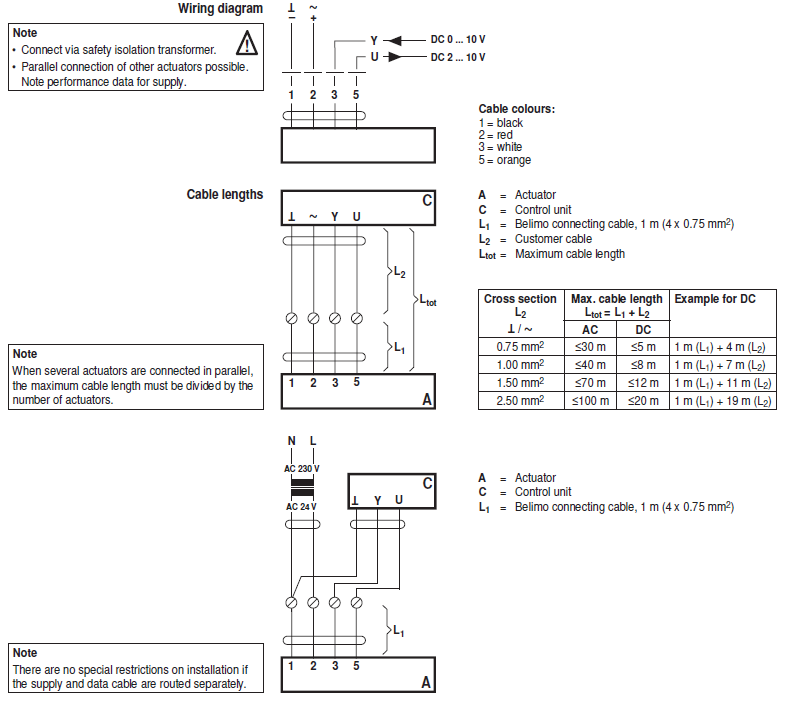

ZS (intermediate position, only AC)= 50%Sound power level 52 dB (A) Position indication Mechanical, pluggable Negative torque! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.) Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP54 in any mounting position NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 3 Ambient temperature ! –30 ... +40°C (no restrictions) +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.) Non-operating temperature –40 ... +80°C Ambient humidity 95% r.H., non-condensating Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 6 Weight Approx. 850 g Электрическое подключение
-

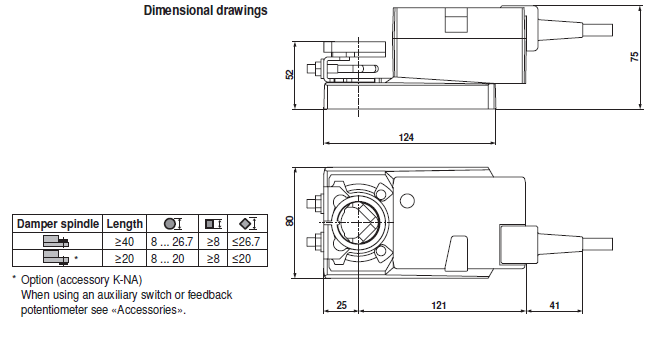

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (1,14 Мбайт)
Сертификат BELIMO (775 Кбайт)
