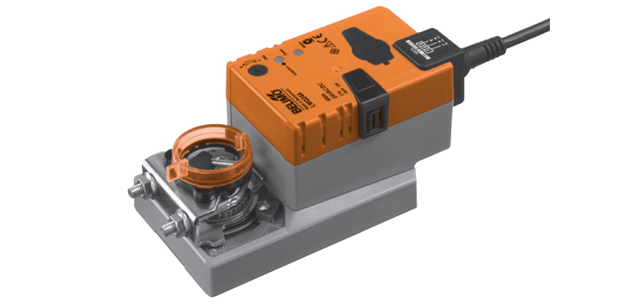

Привод быстрого срабатывания Belimo LMQ24A применяется для регулирования воздушных заслонок площадью до 0,8 кв.м в вентиляционных системах и кондиционировании воздуха в зданиях и сооружениях.

• Момент силы – 4 Нм
• Номинальное U – 24 В (постоян./перемен. ток)
• Управление по схеме Открыто-Закрыто (3-позиционное управление не предусмотрено)
• Время срабатывания – 2,5 сек

Привод быстрого срабатывания Belimo LMQ24A применяется для регулирования воздушных заслонок площадью до 0,8 кв.м в вентиляционных системах и кондиционировании воздуха в зданиях и сооружениях.

• Момент силы – 4 Нм
• Номинальное U – 24 В (постоян./перемен. ток)
• Управление по схеме Открыто-Закрыто (3-позиционное управление не предусмотрено)
• Время срабатывания – 2,5 сек

Технические характеристики



Параметры электричества
Unom	24 В (постоян./перемен. ток) Диапазон 19,2 – 28,8 В (перемен. ток) / 21,6 – 28,8 В (постоян. ток)
Частота тока	50/60 Гц
Потребляемые N	23 ВА – при калибровке, Imax = 20 A 13 Вт – работа, 4 Нм 2 Вт – состояние покоя
Подключение к питанию	Кабельное, 1 м, 3 x 0,75 мм2
Функциональные параметры
Момент силы (минимум)	4 Нм, при 24 В
Направление движения двигателя	Реверсивное, задается переключателем 0 (влево) / 1 (вправо)
Режим ручного управления	Есть. Активируется самовозвратной кнопкой, может фиксироваться
Угол поворота (максимум)	95°. Угол настраивается за счет концевых упоров. Минимальный угол - 30°
Время срабатывания	2,5 сек, 90°
Регулирование интервала работы Y и сигнала U в соответствии с углом поворота	Вручную нажатием кнопки ADAPTION на корпусе
Шум двигателя при работе (максимум)	52 дБ
Индикатор позиции	Указатель съемный (механич.)
Отрицательный момент силы	Не более 50% от 4 Нм (только при использовании ограничителя)
Параметры безопасности
Защита от тока	III класс – экстра-низкие U
Протокол защиты корпуса	IP54, в любой позиции
ЭМС	Директива 2004/108/EC
Окружающая t при работе	–30°C …+40°C (макс. +50°C, но только с ограничителем)
t хранения привода	–40°C … + 80°C
Относит. влажность	95%, без конденсации
Сервис	Нет
Вес устройства	0,85 кг



Описание

Монтирование привода

Монтирование привода Belimo LMQ24A на заслонку производится универсальным крепежным захватом, поставляемым в базовой комплектации вместе с фиксатором для предотвращения произвольного поворота привода при работе.

Режим ручного управления

Ручной режим управления приводом Belimo LMQ24A активируется нажатием кнопки на корпусе – зубчатый редуктор будет выведен из зацепленного положения до тех пор, пока кнопка нажата либо заблокирована.

Надежность эксплуатации

Электропривод Belimo LMQ24A автоматическое отключается после прохождения финальных позиций. Это обеспечивает высокую степень надежности и защищенности от перегрузки в процессе эксплуатации.

Базовое положение и адаптация привода

При первой подачи напряжения на устройство Belimo LMQ24A запускается процесс адаптации, и привод переходит в базовое положение. После этого положение привода задается управляющим сигналом.

Для уточнения цены, а также заказа электропривода Belimo LMQ24A звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантийный срок на электропривод Belimo LMQ24A – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

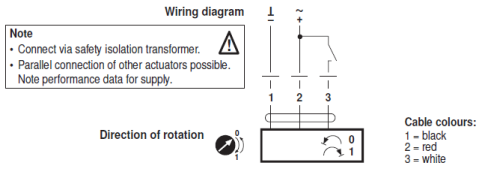

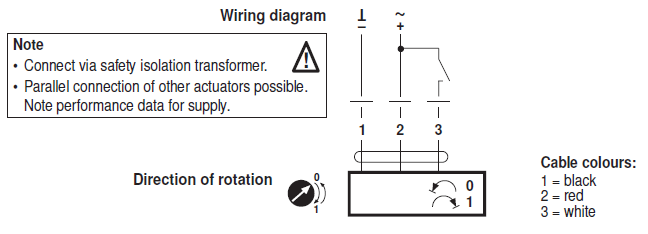

Электрическое подключение

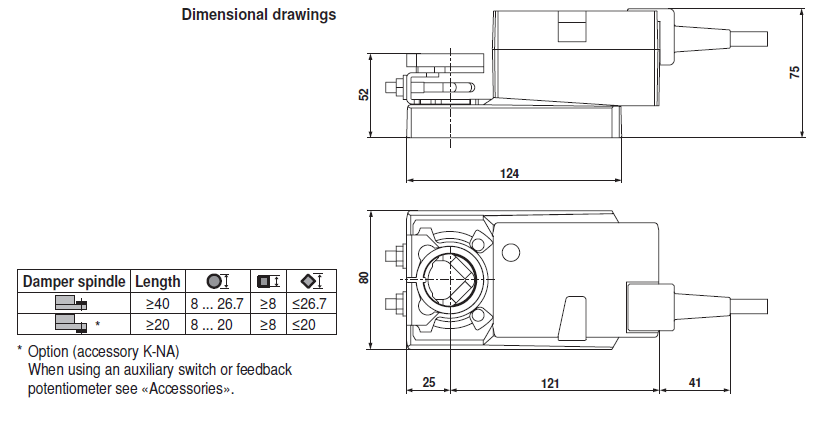

Габаритные размеры
