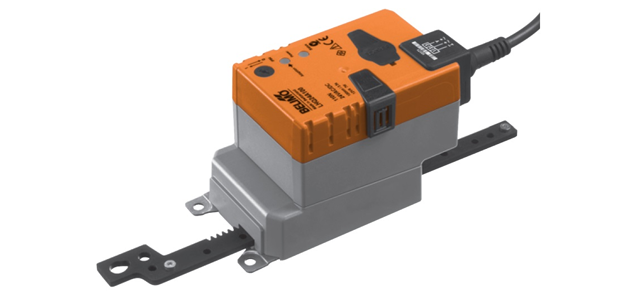

Привод BELIMO LHQ24A-MF100
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP54,
- Настраиваемый.
Технические характеристики
-
Артикул LHQ24A-MF100 Вспомогательные переключатели Нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 100 Н Питание 24 В~/= Площадь заслонки ≈ 0,7 м² Присоединение Шток Серия LHQ Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
13 W @ nominal torque
2 W
23 VA (I max. 20 A @ 5 ms)Connection Cable 1 m, 4 x 0.75 mm2 Functional data Actuating force Min. 100 N @ nominal voltage Control Control signal Y DC 0 ... 10 V, input impedance 100 kΩ Operating range DC 2 ... 10 V Position feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA Position accuracy ±5% Direction of stroke Reversible with switch 0 / 1 Direction of stroke at Y = 0 V At switch position 1 resp. 0 Manual override Gearing latch disengaged with pushbutton, can be locked Stroke adjustment 20 ... 100 mm, adjustable in 20 mm-steps, can be limited at both ends with mechanical end stops Stroke limiting Min. 40 mm Running time 3.5 s / 100 mm Automatic adjustment of operating range and measuring signal U to match the mechanical stroke adjustment Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%

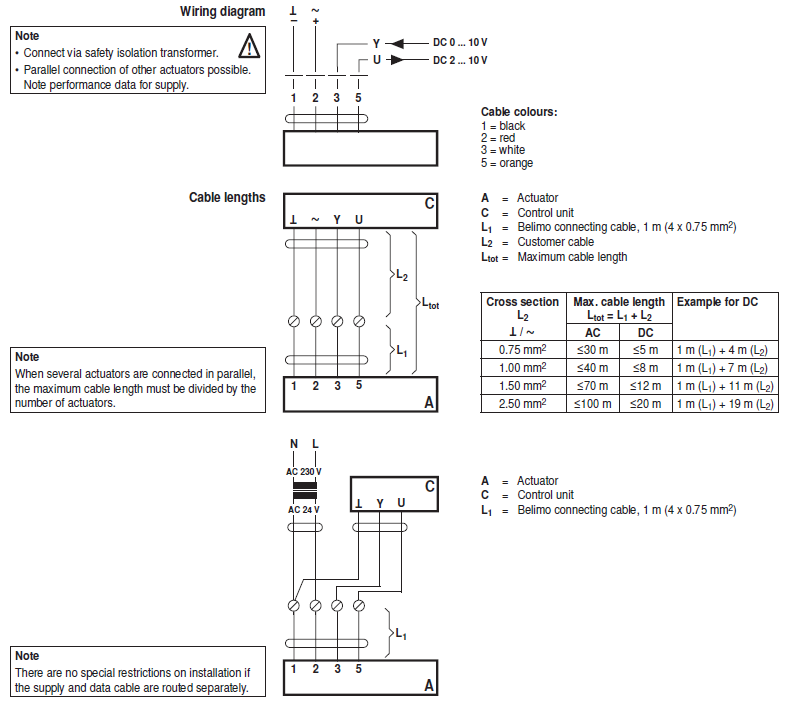

ZS (intermediate position, only AC)= 50%Sound power level 52 dB (A) Negative torque! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.) Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP54 in any mounting position NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 3 Ambient temperature! –30 ... +40°C (no restrictions) +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.) Non-operating temperature –40 ... +80°C Ambient humidity 95% r.H., non-condensating Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 7 Weight Approx. 640 g Электрическое подключение
-

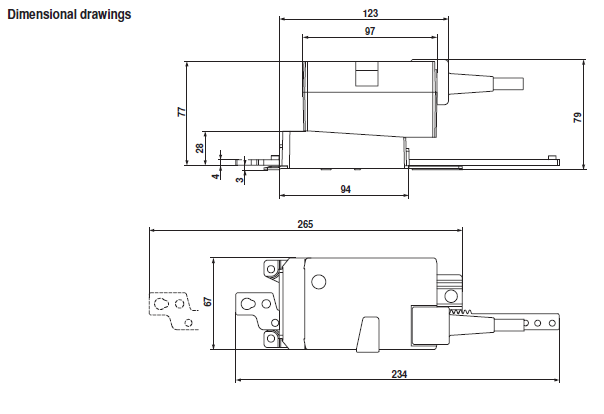

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (1,12 Мбайт)
Сертификат BELIMO (775 Кбайт)
