Привод BELIMO SMQ24G-SR

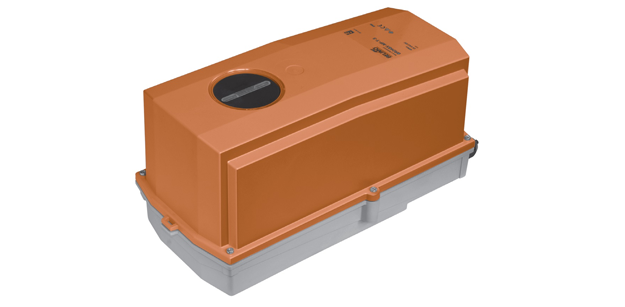

Электроприводы Belimo IP66/NEMA4 SMQ24G-SR

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



Технические характеристики

Артикул SMQ24G-SR
Вспомогательные переключатели Нет
Кабель 1 м, 4 x 0.75 мм²
Крутящий момент 16 Нм
Питание 24 В~/=
Площадь заслонки ≈ 3,2 м²
Присоединение Универсальный захват
Серия SMQ_G
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В=



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption In operation
At rest
For wire sizing
15 W @ nominal torque
2 W
26 VA (lmax 20 A @ 5 ms)
Connection Cable 1 m, 4 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 16 Nm @ nominal voltage
Control Control signal Y
Operating range		 DC 0 ... 10 V, input impedance 100 k™Ω
DC 2 ... 10 V
Position feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA
Position accuracy ±5%
Direction of rotation Reversible with switch 0 / 1
Direction of motion at Y = 0 V At switch position 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops
Angle of rotation limiting min. 30°
Running time 7 s / 90°
Automatic adjustment of operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button
Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%
ZS (intermediate position, only AC)= 50%
Sound power level 63 dB (A)
Position indication Mechanical, pluggable
Negative torque ! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP66 NEMA 4, UL Enclosure Type 4
EMC CE according to 2004/108/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 0.8 kV
Control pollution degree 4
Ambient temperature –30 ... +40°C (no restrictions) ! +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 7
Weight Approx. 4,7 kg

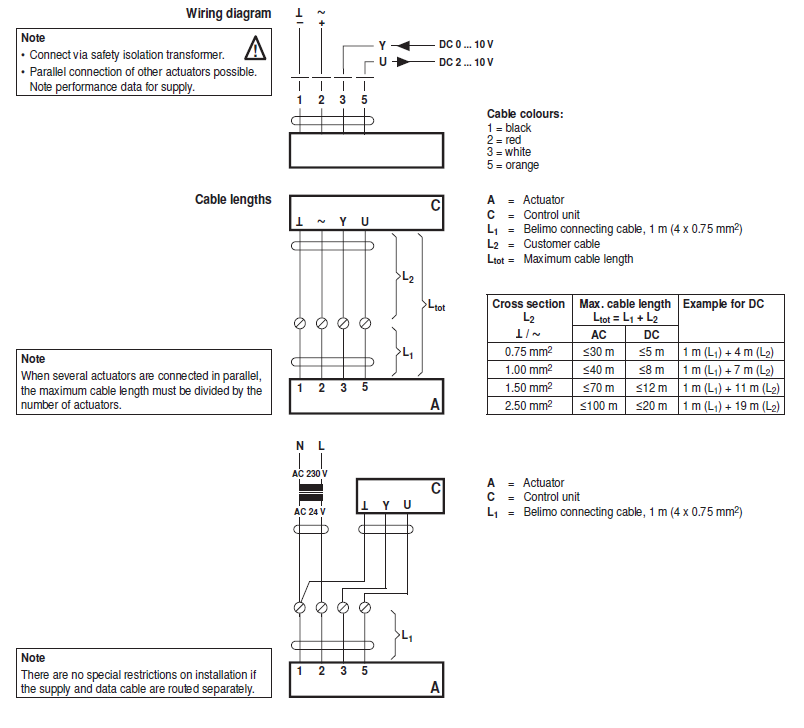

Электрическое подключение

 Электрическое подключение SM24P-SR

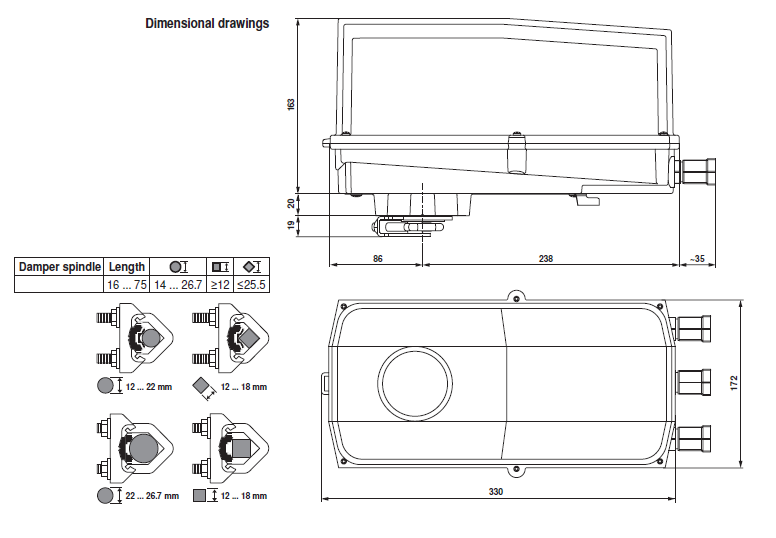

Габаритные размеры

Габаритные размеры SM24P-SR





Скачать PDF



Скачать PDF (1,18 Мбайт)

Сертификат BELIMO (775 Кбайт)





Купить Привод BELIMO SMQ24G-SR цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРK» Если у Вас есть вопросы, связанные с Привод BELIMO SMQ24G-SR, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MAРК» занимается продажей оборудования BELIMO, в том числе и Привод BELIMO SMQ24G-SR, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
