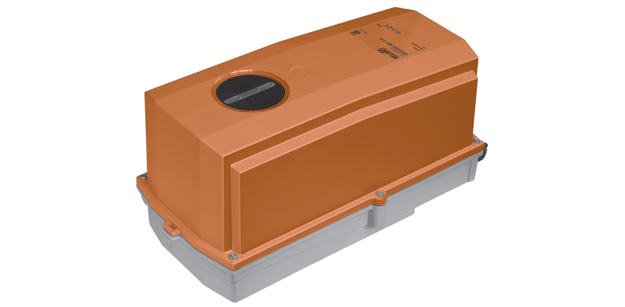

Привод BELIMO SMQ24G-MF
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66 NEMA4,
- Настраиваемый.
Технические характеристики
-
Артикул SMQ24G-MF Вспомогательные переключатели Нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 16 Нм Питание 24 В~/= Площадь заслонки ≈ 3,2 м² Присоединение Универсальный захват Серия SMQ_G Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
15 W @ nominal torque
2 W
26 VA (lmax 20 A @ 5 ms)Connection Cable 1 m, 4 x 0.75 mm2 Functional data Torque (nominal torque) Min. 16 Nm @ nominal voltage Control Control signal Y
Operating rangeDC 0 ... 10 V, input impedance 100 kΩ
DC 2 ... 10 VPosition feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA Position accuracy ±5% Direction of rotation Reversible with switch 0 / 1 Direction of motion at Y = 0 V At switch position 0 or 1, respectively Manual override Gearing latch disengaged with push button, can be locked Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops Angle of rotation limiting min. 30° Running time 7 s / 90° Automatic adjustment of operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%

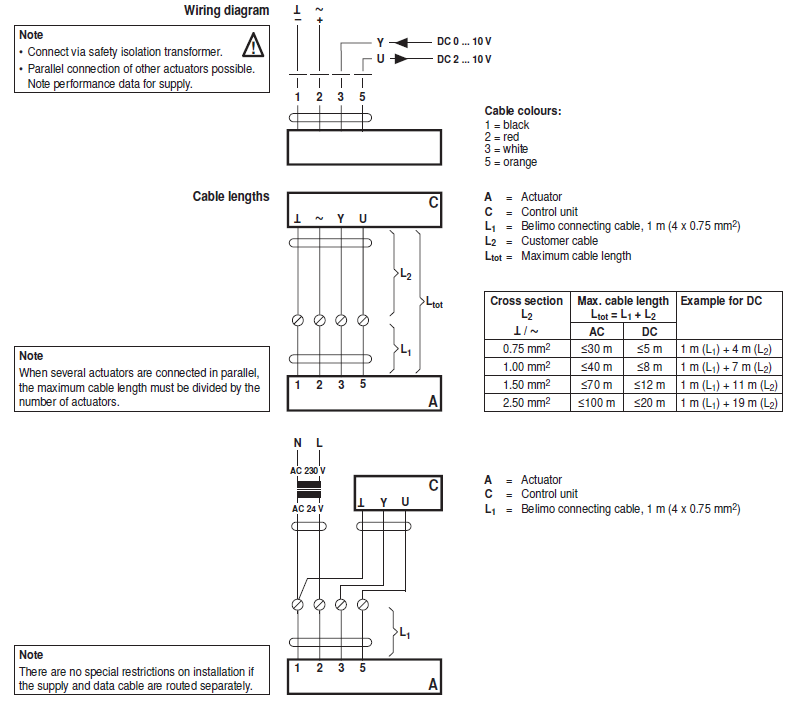

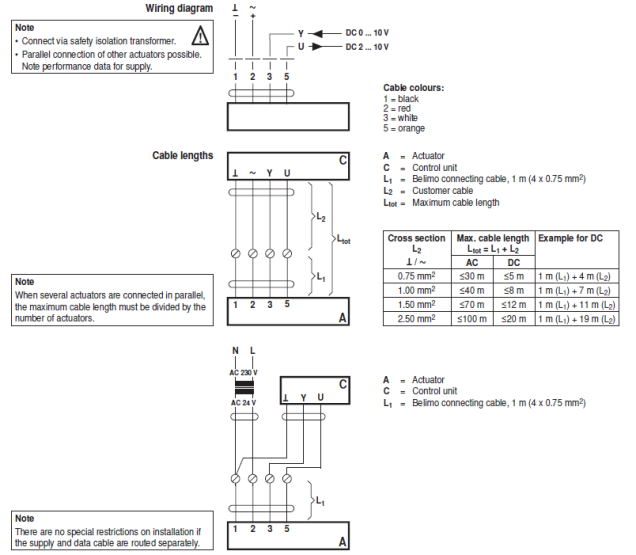

ZS (intermediate position, only AC)= 50%Sound power level 52 dB (A) Position indication Mechanical, pluggable Negative torque ! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative. Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP66 NEMA 4, UL Enclosure Type 4 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 4 Ambient temperature ! –30 ... +40°C (no restrictions) +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.) Non-operating temperature –40 ... +80°C Ambient humidity 100% r.h. Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 7 Weight Approx. 4.7 g Электрическое подключение
-

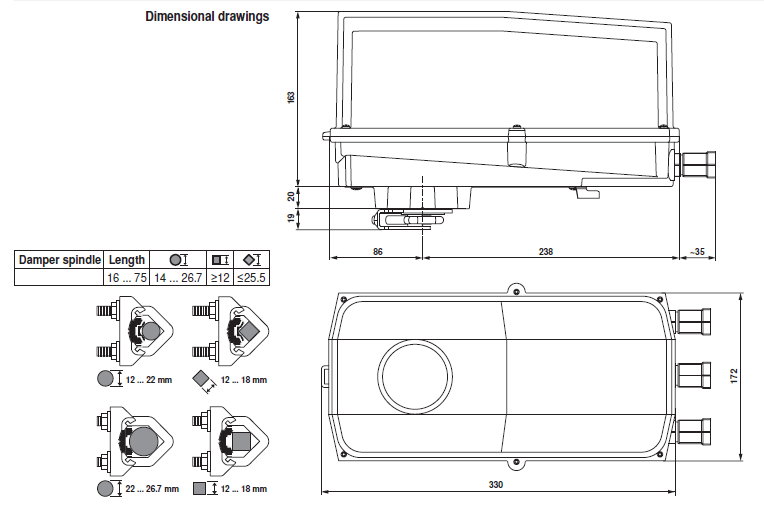

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (2,35 Мбайт)
Сертификат BELIMO (775 Кбайт)
