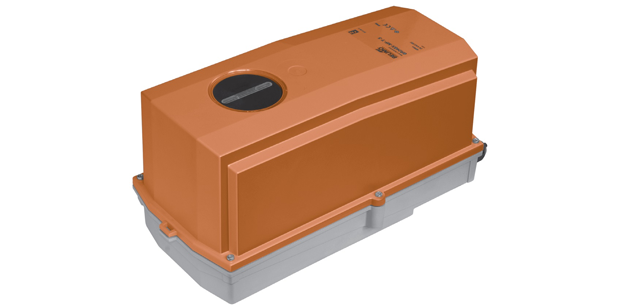

Привод BELIMO SMQ24G
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66 NEMA4.
Технические характеристики
-
Артикул SMQ24G Вспомогательные переключатели Нет Кабель 1 м, 3 x 0.75 мм² Крутящий момент 16 Нм Питание 24 В~/= Площадь заслонки ≈ 3,2 м² Присоединение Универсальный захват Серия SMQ_G Управление Откр/Закр Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
15 W @ nominal torque
2 W
26 VA (lmax 20 A @ 5 ms)Connection Cable 1 m, 3 x 0.75 mm2 Functional data Torque (nominal torque) Min. 16 Nm @ nominal voltage Direction of rotation Reversible with switch 0 resp. 1 Manual override Gearing latch disengaged with pushbutton, can be locked Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops Angle of rotation limiting min. 30° Running time 7 s / 90° Automatic adjustment of operating range to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button Sound power level 63 dB (A) Position indication Mechanical, pluggable Negative torque ! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.) Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP66 NEMA 4, UL Enclosure Type 4 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 4 Ambient temperature –30 ... +40°C (no restrictions) ! +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.) Non-operating temperature –40 ... +80°C Ambient humidity 100% r.h. Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 4 Weight Approx. 4.7 kg Электрическое подключение
-

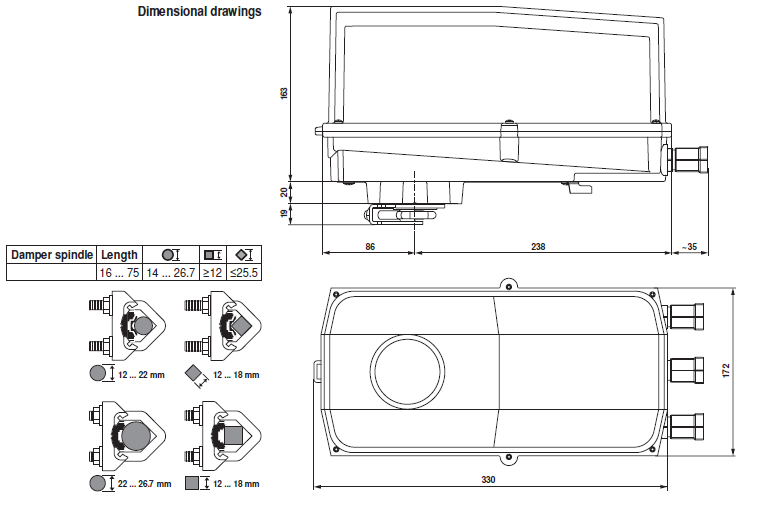

Габаритные размеры
-
Скачать PDF
-
Скачать PDF ( 990 Кбайт)
Сертификат BELIMO (775 Кбайт)
