Привод BELIMO SFG-S2-L

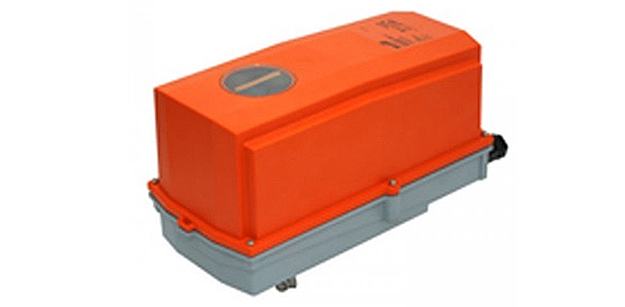

Электроприводы Belimo IP66/NEMA4 SFG-S2-L

  • Привод воздушной заслонки,
  • Встроенная пружина,
  • IP66 NEMA5.



  • Привод воздушной заслонки,
  • Встроенная пружина,
  • IP66 NEMA5.



Технические характеристики

Артикул SFG-S2-L
Вспомогательные переключатели 2 однопол., 1 мА… 3 (0,5) А, 250 В~
Кабель 1 м, 2 x 0.75 мм² / 1 м, 6 x 0.75 мм²
Крутящий момент 20 Нм
Питание 24~/=…230 В~
Площадь заслонки ≈ 4 м²
Присоединение Универсальный захват
Серия SF_G
Управление 20 Нм



Electrical data
Nominal voltage AC 24 ... 240 V, 50/60 Hz / DC 24 ... 125 V
Nominal voltage range AC 19.2 ... 264 V / DC 21.6 ... 137.5 V
Power consumption
In operation
At rest
For wire sizing

7 W @ nominal torque
3.5 W
18 VA (lmax 20 A @ 5 ms)
Auxiliary switch 2 x SPDT, 1 mA ... 3 (0.5) A, AC 250 V (1 x fix 10% / 1 x adjustable 10 ... 90%)
Functional data
Torque
Motor
Spring return

Min. 20 Nm @ nominal voltage
Min. 20 Nm
Direction of rotation Spring return L (ccw)
Manual override With hand crank and interlocking switch
Angle of rotation Max. 95°, can be limited with adjustable mechanical end stop
Running time
Motor
Spring return

≤75 s (0 ... 20 Nm)
≤20 s @ –20 ... 50°C / max. 60 s @ –30°C
Sound power level
Motor
Spring return

≤45 dB (A)
≤62 dB (A)
Service life Min. 60,000 emergency positions
Position indication Mechanical
Safety
Protection class II Totally insulated
Degree of protection IP66 NEMA 4, UL Enclosure Type 4
EMC
Low-voltage directive
CE according to 2004/108/EC
CE according to 2006/95/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA.B
Rated impulse voltage
Actuator
Auxiliary switch

4 kV
2.5 kV
Control pollution degree 4
Ambient temperature –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 3
Weight Approx. 5.4 kg

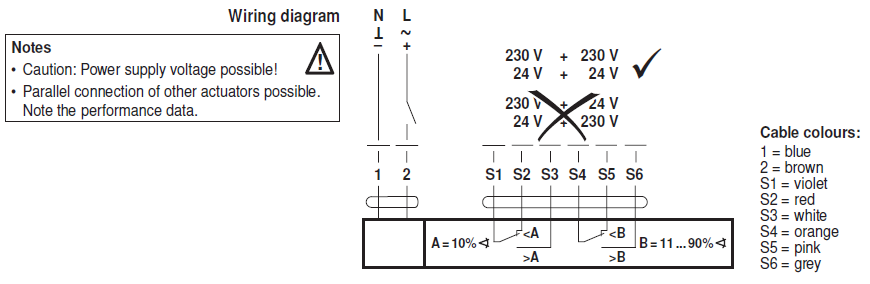

Электрическое подключение

 Электрическое подключение SFG-S2-L

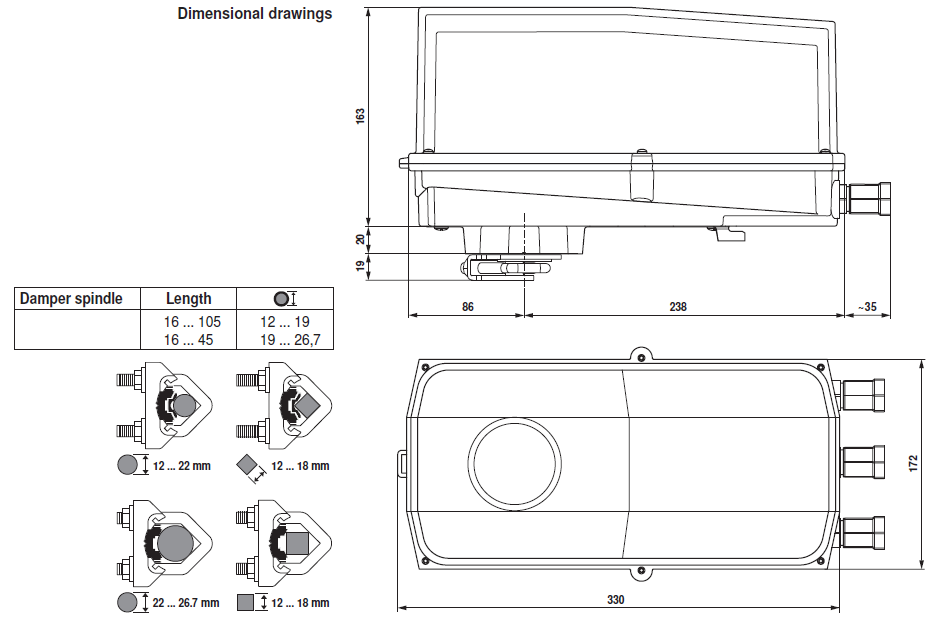

Габаритные размеры

Габаритные размеры SFG-S2-L
