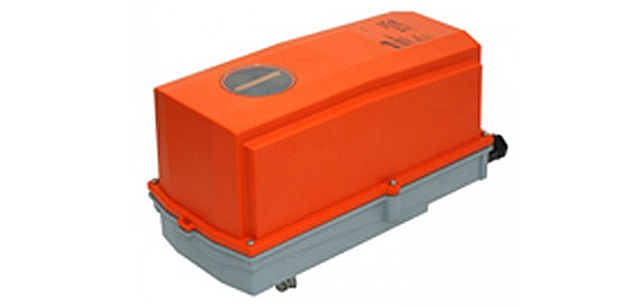

Модулирующий привод Belimo SF24G-SR-L с функцией аварийного срабатывания (пружина с возвратным механизмом). Применяется в системах обработки воздуха в зданиях промышленного и технического назначения для установки на защитные заслонки. Максимальная площадь заслонок 4 кв.м.

• Вращательный момент – 20 Нм
• Электрич. напряжение (U) – AC/DC 24 В
• Стандартный управляющий сигнал - DC 0-10 В; сигнал обратной связи DC 2-10 В
• Оптимальная защита устройства для использования в сложных климатических условиях (до -40°C с использованием подогрева)

Модулирующий привод Belimo SF24G-SR-L с функцией аварийного срабатывания (пружина с возвратным механизмом). Применяется в системах обработки воздуха в зданиях промышленного и технического назначения для установки на защитные заслонки. Максимальная площадь заслонок 4 кв.м.

• Вращательный момент – 20 Нм
• Электрич. напряжение (U) – AC/DC 24 В
• Стандартный управляющий сигнал - DC 0-10 В; сигнал обратной связи DC 2-10 В
• Оптимальная защита устройства для использования в сложных климатических условиях (до -40°C с использованием подогрева)

Технические характеристики



Электричество
Электрич. напряжение (U)	AC/DC 24 В
Частота тока	50/60 Гц
Интервал U	АС 19,2 - 28,8 В / DC 21,6 - 28,8 В
Потребляемые мощности (N)	7 Ва (при Imax = 20 А, 5 мс) - калибровка, расчетное значение 5 Вт (при 20 Нм) – эксплуатация 3 Вт – вне работы
Подключение к источнику питания	Кабельное, длина 100 см, 4 х 0,75 мм²
Функциональность
Вращательный момент двигателя/пружины	20 Нм (минимальное значение)
Управление	Управляющий сигнал: DC 0 – 10 В, R входа = 100 кОм Диапазон работы: DC 2 – 10 В
Обратная связь (измеряемое U)	DC 2 – 10 В, при Imax = 0,5 мА
Погрешность управления	Отклонение +/- 5%
Направление вращения	Двигатель: реверсивное направление, задается переключателем влево/вправо Пружина: против часовой стрелки
Управление вручную	Есть. Управление с помощью ручного ключа, может блокироваться
Угол вращения	Макс. 95° (настройка за счет упоров с обеих сторон)
Продолжительность работы	Двигатель: не более 150 сек (при 0-20 Нм) Пружина: 20-60 сек (при -30°C … +50°C)
Допустимый шум	Двигатель: не более 40 дБ (время работы 150 сек) Пружина: не более 62 дБ
Срок службы	Не менее 60 тыс. охранных положений
Индикатор позиций	Указатель механический
Безопасность эксплуатации
Класс защиты от поражения током	3-й (только низкие напряжения)
Защита корпуса	Протоколы IP66, NEMA 4
ЭМС	Директива 2004/108/EC
Импульсное U номинал	0,8 кВ
Степень защиты окруж. среды	4-я
Диапазон температур при работе	От -30°C до +50°C (до -40°C с подогревом)
Диапазон температур при хранении	От -40°C до +80°C
Влажность	100%
Тех. поддержка	Нет
Масса устройства	5,1 кг



Описание

Оптимальная защита

Благодаря защите корпуса электропривода Belimo SF24G-SR-L по протоколам IP66 и NEMA 4 он может быть использован в тяжелых климатических условиях, в частности от:

• UV - излучения
• Повышенной влажности, дождя и снега
• Грязи и пыли
• Атмосферных изменений и резких перепадов температур

Принцип работы

Работа электропривода Belimo SF24G-SR-L регулируется на основании управляющих сигналов от контроллера - аналоговых в диапазоне постоянного тока 0-10 В. Одновременно с переходом электропривода в рабочее положение происходит взвод пружины с возвратным механизмом. В случае экстренного прерывания электропитания заслонка будет возвращена в исходное защитное положение за счет внутренней энергии пружины.

Управление вручную

Возможно управление электроприводом вручную при помощи ручного рычага, который может зафиксировать привод в любой позиции. Снятие блокировки происходит либо также вручную, либо при возобновлении подачи напряжения.

Важно! Для перехода на ручной режим необходимо снять защитную крышку.

Установка на заслонку

Установка электропривода Belimo SF24G-SR-L на заслонку происходит за счет универсального захвата. Также в комплекте с приводом поставляется фиксатор, который закрепляет устройство на заслонке и не позволяет вращаться вокруг свое оси в процессе эксплуатации.

Настройка необходимого угла поворота

Настройка угла поворота осуществляется при помощи концевого механического упора. Для настройки защитную крышку необходимо снять.

Защита от перегрузок

В Belimo SF24G-SR-L обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматического прекращения работы после достижения финальных позиций. Концевые выключатели не требуются.

Для заказа электропривода Belimo SF24G-SR-L, а также уточнения любой интересующей информации звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo SF24G-SR-L обсуждаются персонально.

На электропривод Belimo SF24G-SR-L действует гарантия в течение 5 лет. Сертификат соответствия и техническая документация прилагаются.

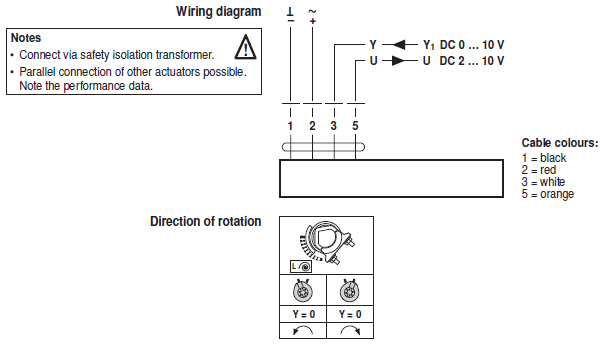

Электрическое подключение

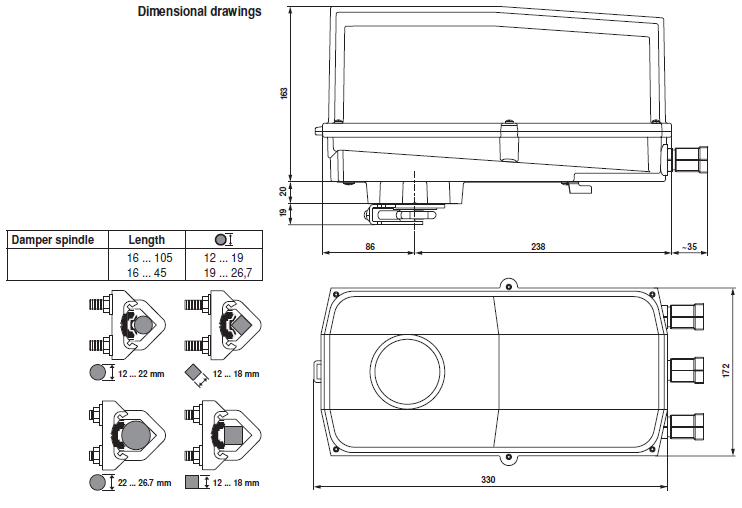

Габаритные размеры
