Привод BELIMO NF24G-SR-S2-L

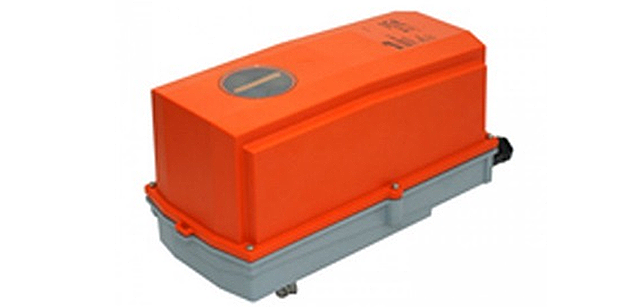

Электроприводы Belimo IP66/NEMA4 NF24G-SR-S2-L

  • Привод воздушной заслонки,
  • Встроенная пружина,
  • IP66 NEMA.



  • Привод воздушной заслонки,
  • Встроенная пружина,
  • IP66 NEMA.



Технические характеристики

Артикул NF24G-SR-S2-L
Вспомогательные переключатели 2 однопол., 1 мА… 3 (0,5) А, 250 В~
Кабель 1 м, 4 x 0.75 мм² / 1 м, 6 x 0.75 мм²
Крутящий момент 10 Нм
Питание 24 В~/=
Площадь заслонки ≈ 2 м²
Присоединение Универсальный захват
Серия NF_G
Управление 10 Нм



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing
3.5 W @ nominal torque
2.5 W
5.5 VA (lmax 20 A @ 5 ms)
Auxiliary switch 2 x SPDT, 1 mA ... 3 (0.5) A, AC 250 V (1 x fix 10% / 1 x adjustable 10 ... 90%)
Connection
Motor
Auxiliary switch
Cable 1 m, 4 x 0.75 mm2
Cable 1 m, 6 x 0.75 mm2
Functional data
Torquer
Motorr
Spring return		 Min. 10 Nm @ nominal voltager
Min. 10 Nmr
Control
Control signal Y
Operating range
DC 0 … 10 V, input impedance 100 kΩ
DC 2 … 10 V
Position feedback (measuring voltage U) DC 2 … 10 V, max. 0.5 mA
Position accuracy ±5%
Direction of rotation
Motor
Spring return
Reversible with switch
L (ccw)
Manual override With hand crank and interlocking switch
Angle of rotation Max. 95°, can be limited with adjustable mechanical end stop
Running time
Motor
Spring return
≤150 s (0 ... 10 Nm)
≤20 s @ –20 ... 50°C / max. 60 s @ –30°C
Sound power level
Motor
Spring return
≤40 dB (A) @ 150 s running time
≤62 dB (A)
Service life Min. 60,000 emergency positions
Position indication Mechanical
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP66 NEMA 4, UL Enclosure Type 4
EMC
Low-voltage directive		 CE according to 2004/108/EC
CE according to 2006/95/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA.B
Rated impulse voltage
Actuator
Auxiliary switch
0.8 kV
2.5 kV
Control pollution degree 4
Ambient temperature –30 ... +50°C (actuator with built-in heater –40 ... +50°C)
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 4
Weight Approx. 5.0 kg

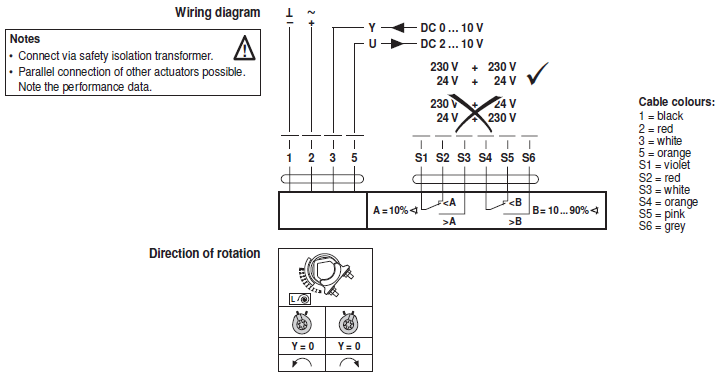

Электрическое подключение

 Электрическое подключение NF24G-SR-S2-L

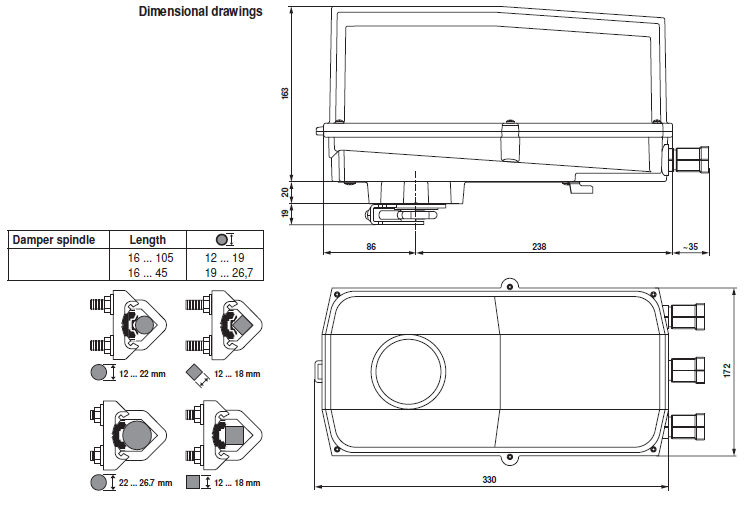

Габаритные размеры

Габаритные размеры NF24G-SR-S2-L





Скачать PDF



Скачать PDF (2,48 Мбайт)
