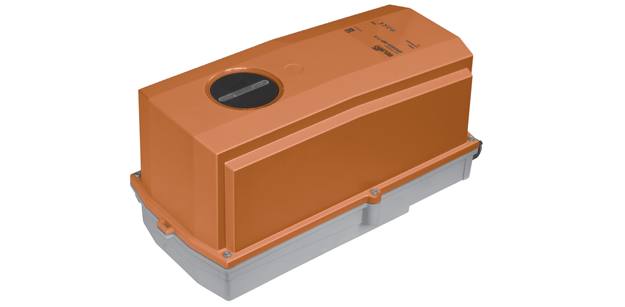

Привод BELIMO GM24G-MF-T
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66 NEMA4 Настраиваемый.
Технические характеристики
-
Артикул GM24G-MF-T Вспомогательные переключатели нет Кабель Клеммы 4 мм² Крутящий момент 40 Нм Питание 24 В~/= Площадь заслонки ≈ 8 м² Присоединение Универсальный захват Серия GM_G Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
4.5 W @ nominal torque
1.5 W
7 VA(lmax 20 A @ 5 ms)Connection Terminals 4 mm2 (cable ∅ 4 ... 10 mm) Functional data Torque (nominal torque) Min. 40 Nm @ nominal voltage Control
Control signal Y
Operating range
DC 0 … 10 V, input impedance 100 kΩ
DC 2 ... 10 VPosition feedback (Measuring voltage U) DC 2 ... 10 V, max. 0.5 mA Position accuracy ±5% Direction of rotation Reversible with switch 0 / 1 Direction of motion at Y = 0 V At switch position 0 or 1 , respectively Manual override Gearing latch disengaged with pushbutton, can be locked Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops Running time 150 s / 90° Automatic adjustment of running time, operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%

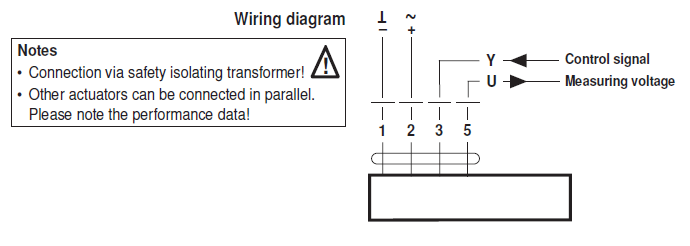

ZS (intermediate position, AC only)= 50%Sound power level Max. 45 dB (A) Position indication Mechanical, pluggable Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP66 NEMA 4, UL Enclosure Type 4 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1 and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 4 Ambient temperature –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 100% r.h. Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 3 Weight Approx. 4.7 kg Электрическое подключение
-

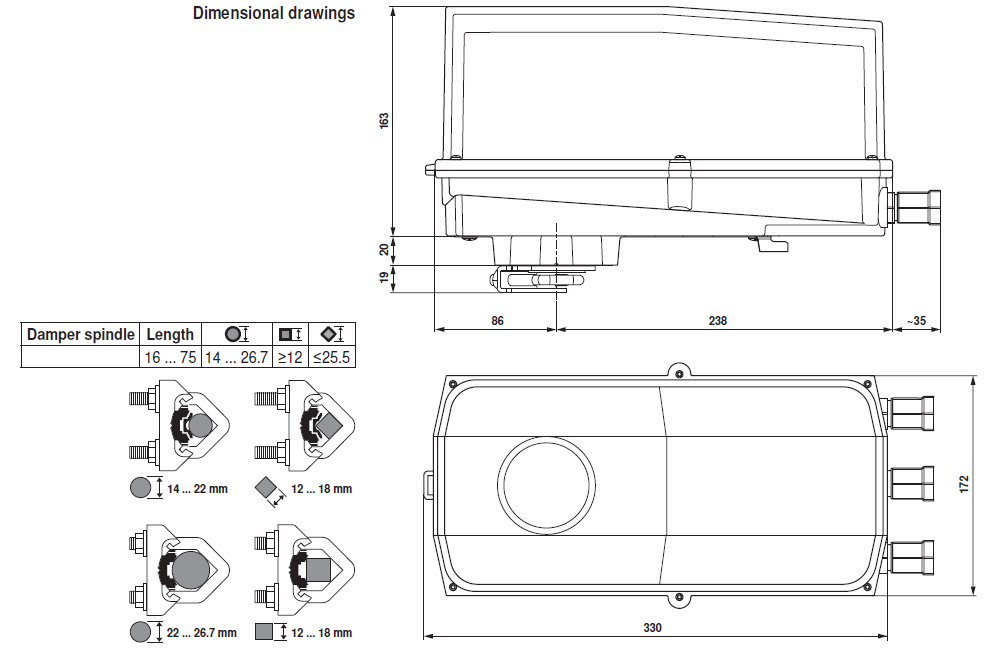

Габаритные размеры
-
